Rzut parteru - Dom pod soforą 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
104,54 m² |
107,24 m² |
| 1. |
Wiatrołap |
5,35 |
|
| 2. |
Garderoba |
4,42 |
|
| 3. |
Kotłownia |
5,94 |
|
| 4. |
Łazienka |
10,37 |
|
| 5. |
Toaleta |
1,69 |
|
| 6. |
Spiżarnia |
3,22 |
|
| 7. |
Kuchnia |
11,36 |
|
| 8. |
Jadalnia |
15,70 |
|
| 9. |
Korytarz |
2,05 |
|
| 10. |
Salon |
29,08 |
31,62 |
| 11. |
Hol |
4,00 |
4,16 |
| 12. |
Pokój |
11,36 |
|
Rzut poddasza - Dom pod soforą 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
92,07 m² |
102,36 m² |
| 1. |
Schody |
4,71 |
|
| 2. |
Antresola |
18,98 |
|
| 3. |
Pokój |
13,41 |
15,88 |
| 4. |
Pokój |
13,77 |
16,24 |
| 5. |
Pokój |
17,69 |
|
| 6. |
Garderoba |
2,52 |
3,47 |
| 7. |
Łazienka |
11,63 |
13,36 |
| 8. |
Pralnia |
6,65 |
8,19 |
| 9. |
Garderoba |
2,71 |
3,84 |
Przekrój
Sytuacja i obrys
Dom pod soforą 2
(190.67 +5.94m²)
Wymiary
|
Powierzchnia domu
|
190,67 m² |
|
Powierzchnia kotłowni
|
5,94 m² |
|
Powierzchnia zabudowy
|
148,45 m² |
|
Powierzchnia podłóg
|
209,60 m² |
|
Kubatura
|
1 025,00 m³ |
|
Wysokość
|
8,66 m |
|
Minimalne wymiary działki
|
19,7 x 22,4 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 335 500,00 zł | |
| Roboty wykończeniowe | 301 500,00 zł | |
| Instalacje wewnętrzne | 87 400,00 zł | |
| Ogółem - całkowity koszt budowy | 816 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 549 040,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 55 100,00 zł | |
| Ogółem - całkowity koszt budowy | 448 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 358 800,00 zł | |
Wizualizacje
Dom pod soforą 2

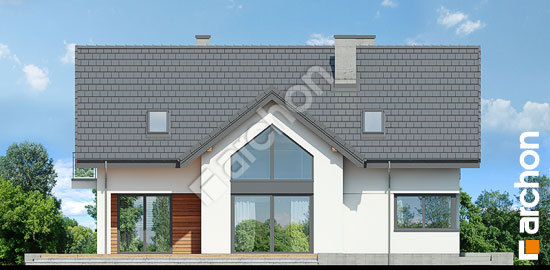

Elewacje
Dom pod soforą 2
Wersje projektu
Dom pod soforą 2
