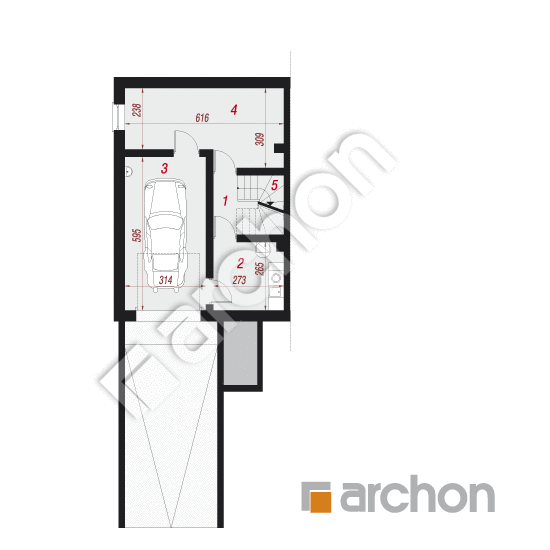

Rzut piwnic - Dom w cyklamenach 4 (PB) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
48,28 m² |
50,92 m² |
| 1. |
Korytarz |
3,17 |
5,81 |
| 2. |
Kotłownia |
6,91 |
|
| 3. |
Garaż |
18,32 |
|
| 4. |
Pralnia |
16,08 |
|
| 5. |
Schody |
3,80 |
|
Rzut parteru - Dom w cyklamenach 4 (PB) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
44,61 m² |
0,00 m² |
| 1. |
Wiatrołap |
1,79 |
|
| 2. |
Hol |
2,49 |
|
| 3. |
Kuchnia |
7,59 |
|
| 4. |
Salon + Jadalnia |
28,70 |
|
| 5. |
Łazienka |
4,04 |
|
Rzut poddasza - Dom w cyklamenach 4 (PB) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
41,02 m² |
47,89 m² |
| 1. |
Schody |
4,97 |
4,97 |
| 2. |
Hol |
2,94 |
2,94 |
| 3. |
Pokój |
6,76 |
7,89 |
| 4. |
Pokój |
7,50 |
10,23 |
| 5. |
Łazienka |
5,24 |
5,24 |
| 6. |
Garderoba |
2,58 |
4,32 |
| 7. |
Pokój |
11,03 |
12,30 |
Przekrój
Sytuacja i obrys
Dom w cyklamenach 4 (PB) ver.3
(85.63 +48.28m²)
Wymiary
|
Powierzchnia domu
|
85,63 m² |
|
Powierzchnia zabudowy
|
65,40 m² |
|
Powierzchnia podłóg
|
143,42 m² |
|
Kubatura
|
580,32 m³ |
|
Wysokość
|
8,76 m |
|
Minimalne wymiary działki
|
10,86 x 21,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
113 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
Koszty budowy
| Stan surowy otwarty | 271 400,00 zł | |
| Roboty wykończeniowe | 197 000,00 zł | |
| Instalacje wewnętrzne | 60 200,00 zł | |
| Ogółem - całkowity koszt budowy | 561 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 388 120,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 46 000,00 zł | |
| Ogółem - całkowity koszt budowy | 374 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 299 440,00 zł | |
Wizualizacje
Dom w cyklamenach 4 (PB) ver.3
Elewacje
Dom w cyklamenach 4 (PB) ver.3
Wersje projektu
Dom w cyklamenach 4 (PB) ver.3
