Rzut parteru - Dom w rukoli 5 (G2N)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
139,49 m² |
142,37 m² |
| 1. |
Wiatrołap |
6,43 |
6,81 |
| 2. |
Hol |
8,31 |
10,81 |
| 3. |
Toaleta |
1,99 |
|
| 4. |
Spiżarnia |
2,10 |
|
| 5. |
Kuchnia |
11,27 |
|
| 6. |
Salon + Jadalnia |
33,81 |
|
| 7. |
Gabinet |
9,16 |
|
| 8. |
Pokój |
10,97 |
|
| 9. |
Łazienka |
7,38 |
|
| 10. |
Garaż |
43,39 |
|
| 11. |
Kotłownia |
4,68 |
|

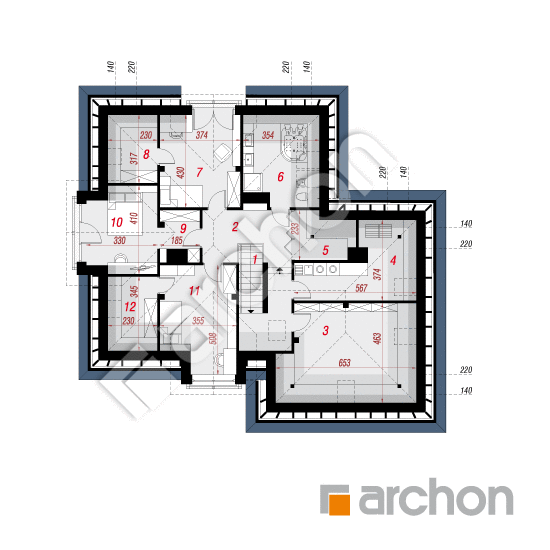

Rzut poddasza - Dom w rukoli 5 (G2N)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
109,93 m² |
143,76 m² |
| 1. |
Schody |
3,86 |
3,86 |
| 2. |
Korytarz |
14,83 |
15,87 |
| 3. |
Strych ocieplony |
18,20 |
27,57 |
| 4. |
Pralnia |
10,21 |
14,50 |
| 5. |
Schowek |
1,96 |
5,44 |
| 6. |
Łazienka |
8,75 |
14,18 |
| 7. |
Pokój |
14,64 |
15,63 |
| 8. |
Garderoba |
3,57 |
7,07 |
| 9. |
Garderoba |
3,78 |
3,78 |
| 10. |
Pokój |
11,31 |
12,16 |
| 11. |
Pokój |
14,84 |
15,99 |
| 12. |
Garderoba |
3,98 |
7,71 |
Przekrój
Sytuacja i obrys
Dom w rukoli 5 (G2N)
(183.15 +4.68 +43.39 +18.2m²)
Wymiary
|
Powierzchnia domu
|
183,15 m² |
|
Powierzchnia kotłowni
|
4,68 m² |
|
Powierzchnia garażu
|
43,39 m² |
|
Powierzchnia strychu
|
18,20 m² |
|
Powierzchnia zabudowy
|
184,34 m² |
|
Powierzchnia podłóg
|
286,13 m² |
|
Kubatura
|
1 166,41 m³ |
|
Wysokość
|
9,30 m |
|
Minimalne wymiary działki
|
24,2 x 22,25 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
110 cm
|
|
dach
|
czterospadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
Koszty budowy
| Stan surowy otwarty | 411 600,00 zł | |
| Roboty wykończeniowe | 367 200,00 zł | |
| Instalacje wewnętrzne | 102 400,00 zł | |
| Ogółem - całkowity koszt budowy | 955 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 636 600,00 zł | |
Wizualizacje
Dom w rukoli 5 (G2N)
Elewacje
Dom w rukoli 5 (G2N)
Wersje projektu
Dom w rukoli 5 (G2N)
