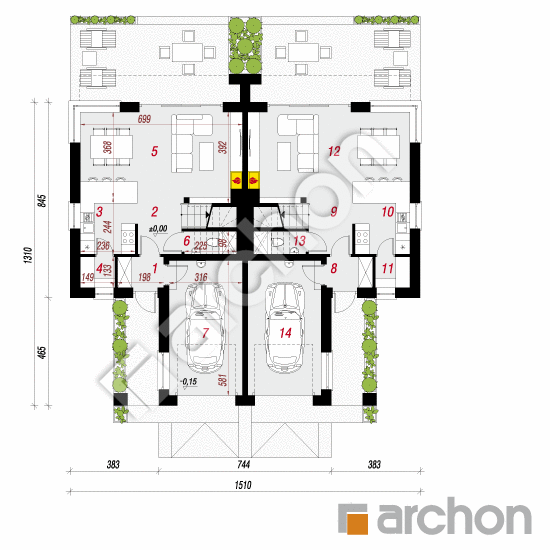

Rzut parteru - Willa Julia 3 ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
119,58 m² |
120,72 m² |
| 1. |
Wiatrołap |
2,50 |
|
| 2. |
Hol |
4,53 |
|
| 3. |
Kuchnia |
5,77 |
|
| 4. |
Spiżarnia |
1,87 |
|
| 5. |
Salon + Jadalnia |
25,61 |
|
| 6. |
Toaleta |
1,51 |
2,08 |
| 7. |
Garaż |
18,00 |
|
| 8. |
Wiatrołap |
2,50 |
|
| 9. |
Hol |
4,53 |
|
| 10. |
Kuchnia |
5,77 |
|
| 11. |
Spiżarnia |
1,87 |
|
| 12. |
Salon + Jadalnia |
25,61 |
|
| 13. |
Toaleta |
1,51 |
2,08 |
| 14. |
Garaż |
18,00 |
|

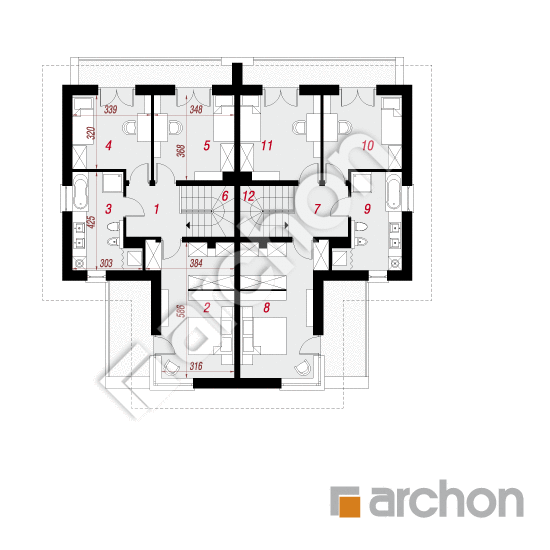

Rzut piętra - Willa Julia 3 ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
124,64 m² |
0,00 m² |
| 1. |
Przedpokój |
5,31 |
|
| 2. |
Pokój |
18,70 |
|
| 3. |
Łazienka |
9,86 |
|
| 4. |
Pokój |
11,08 |
|
| 5. |
Pokój |
12,33 |
|
| 6. |
Schody |
5,04 |
|
| 7. |
Przedpokój |
5,31 |
|
| 8. |
Pokój |
18,70 |
|
| 9. |
Łazienka |
9,86 |
|
| 10. |
Pokój |
11,08 |
|
| 11. |
Pokój |
12,33 |
|
| 12. |
Schody |
5,04 |
|

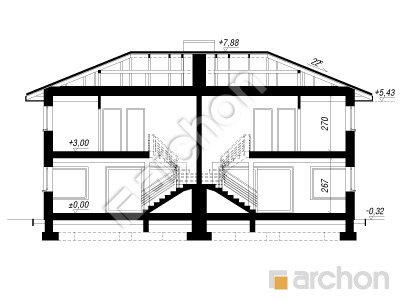

Przekrój

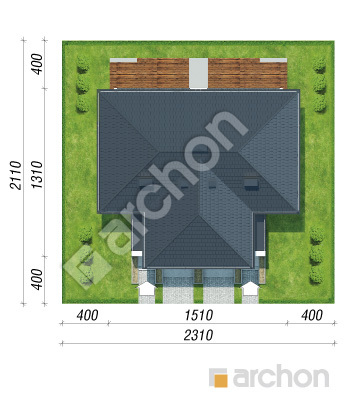

Sytuacja i obrys
Willa Julia 3 ver.3
(208.22 +36.0m²)
Wymiary
|
Powierzchnia domu
|
208,22 m² |
|
Powierzchnia garażu
|
36,00 m² |
|
Powierzchnia zabudowy
|
162,76 m² |
|
Powierzchnia podłóg
|
245,36 m² |
|
Kubatura
|
1 217,60 m³ |
|
Wysokość
|
8,20 m |
|
Minimalne wymiary działki
|
23,1 x 21,1 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
czterospadowy, nachylenie 22 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 108 000,00 zł | |
| Ogółem - całkowity koszt budowy | 986 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 788 800,00 zł | |
Wizualizacje
Willa Julia 3 ver.3

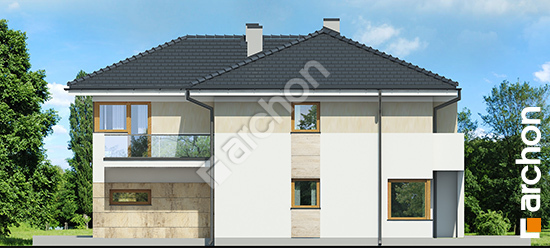

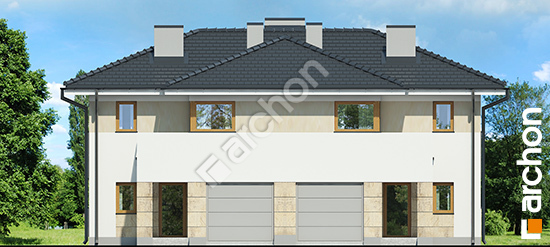

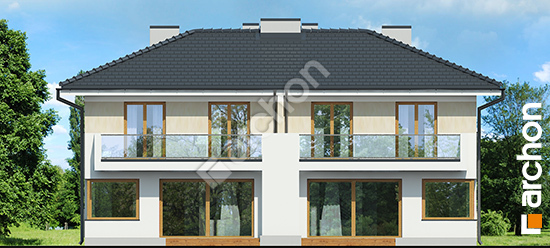

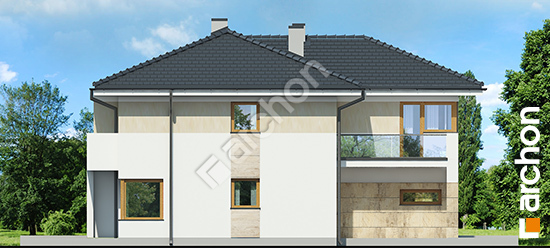

Elewacje
Willa Julia 3 ver.3
Wersje projektu
Willa Julia 3 ver.3
