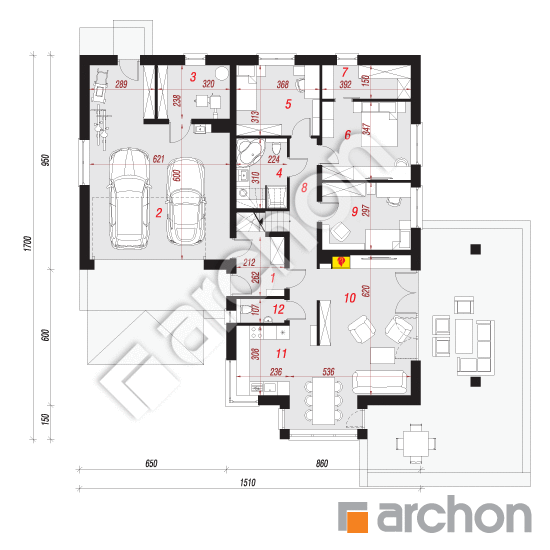

Rzut parteru - Dom w powojach 3 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
155,97 m² |
158,05 m² |
| 1. |
Wiatrołap |
5,69 |
6,72 |
| 2. |
Garaż |
43,79 |
|
| 3. |
Kotłownia |
7,40 |
|
| 4. |
Łazienka |
5,58 |
6,63 |
| 5. |
Pokój |
11,25 |
|
| 6. |
Pokój |
13,31 |
|
| 7. |
Garderoba |
5,66 |
|
| 8. |
Korytarz |
9,62 |
|
| 9. |
Pokój |
11,37 |
|
| 10. |
Salon + Jadalnia |
31,06 |
|
| 11. |
Kuchnia |
9,10 |
|
| 12. |
Toaleta |
2,14 |
|

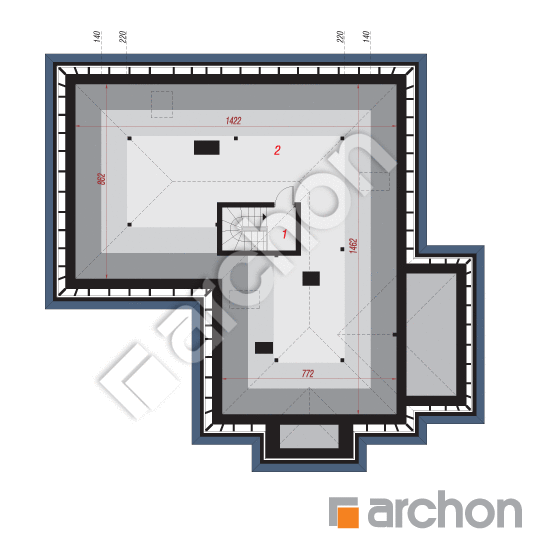

Rzut poddasza - Dom w powojach 3 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH OCIEPLONY |
100,93 m² |
163,11 m² |
| 1. |
Strych ocieplony |
6,28 |
6,28 |
| 2. |
Strych ocieplony |
74,20 |
156,83 |
Przekrój

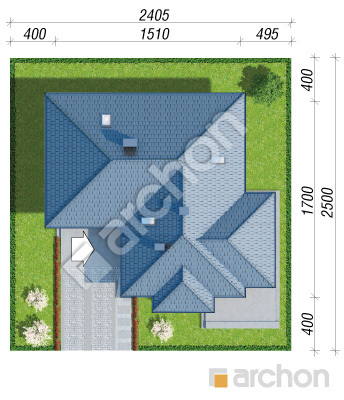

Sytuacja i obrys
Dom w powojach 3 (G2)
(104.78 +7.4 +43.79m²)
Wymiary
|
Powierzchnia domu
|
104,78 m² |
|
Powierzchnia kotłowni
|
7,40 m² |
|
Powierzchnia garażu
|
43,79 m² |
|
Powierzchnia zabudowy
|
202,16 m² |
|
Powierzchnia podłóg
|
158,05 m² |
|
Kubatura
|
1 080,70 m³ |
|
Wysokość
|
7,37 m |
|
Minimalne wymiary działki
|
24,05 x 25,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
60 cm
|
|
dach
|
czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 382 200,00 zł | |
| Roboty wykończeniowe | 242 800,00 zł | |
| Instalacje wewnętrzne | 82 000,00 zł | |
| Ogółem - całkowity koszt budowy | 765 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 514 280,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 62 300,00 zł | |
| Ogółem - całkowity koszt budowy | 507 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 405 920,00 zł | |
Wizualizacje
Dom w powojach 3 (G2)

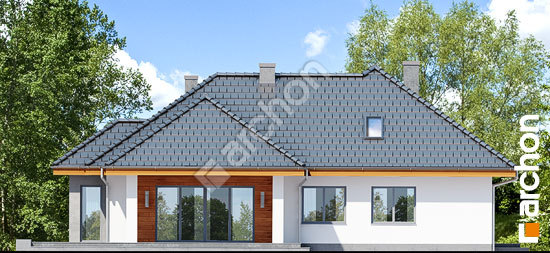

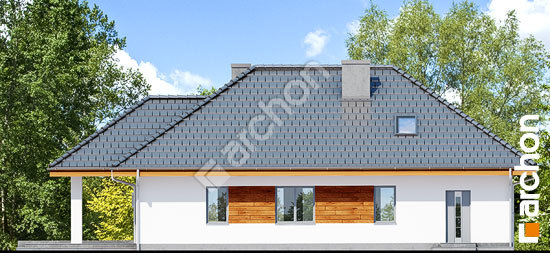

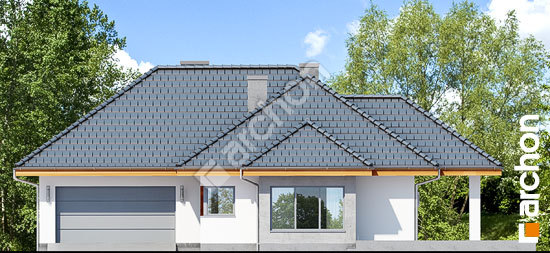

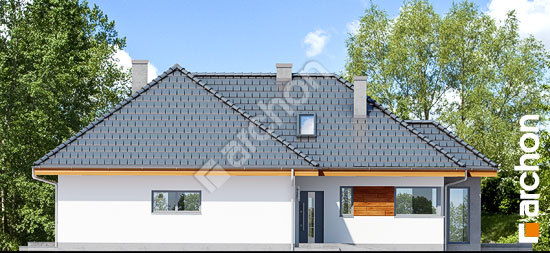

Elewacje
Dom w powojach 3 (G2)
Wersje projektu
Dom w powojach 3 (G2)
