Rzut parteru - Dom w złociszkach (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
89,10 m² |
91,81 m² |
| 1. |
Wiatrołap |
3,84 |
|
| 2. |
Salon + Jadalnia |
29,83 |
32,54 |
| 3. |
Kuchnia |
8,01 |
|
| 4. |
Spiżarnia |
1,48 |
|
| 5. |
Łazienka |
3,54 |
|
| 6. |
Korytarz |
2,01 |
|
| 7. |
Kotłownia |
8,39 |
|
| 8. |
Garaż |
32,00 |
|

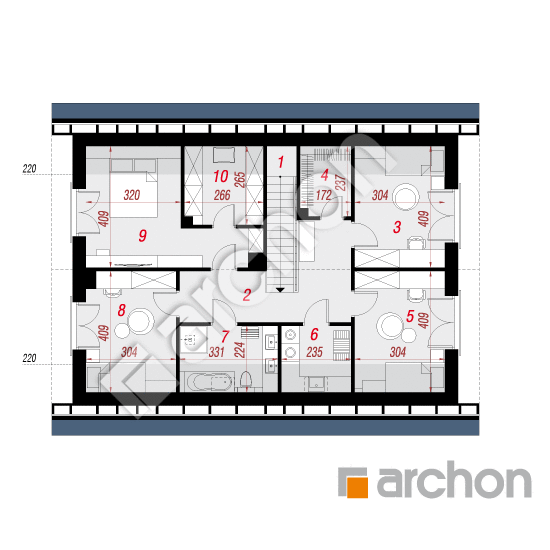

Rzut poddasza - Dom w złociszkach (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
80,88 m² |
91,16 m² |
| 1. |
Schody |
3,74 |
|
| 2. |
Korytarz |
12,17 |
|
| 3. |
Pokój |
10,76 |
12,16 |
| 4. |
Garderoba |
3,05 |
3,83 |
| 5. |
Pokój |
10,76 |
12,16 |
| 6. |
Pralnia |
4,00 |
5,08 |
| 7. |
Łazienka |
5,65 |
7,17 |
| 8. |
Pokój |
10,58 |
11,98 |
| 9. |
Pokój |
14,55 |
16,03 |
| 10. |
Garderoba |
5,62 |
6,84 |
Przekrój
Sytuacja i obrys
Dom w złociszkach (G2E) OZE
(129.42 +8.22 +31.97m²)
Wymiary
|
Powierzchnia domu
|
129,42 m² |
|
Powierzchnia kotłowni
|
8,22 m² |
|
Powierzchnia garażu
|
31,97 m² |
|
Powierzchnia zabudowy
|
120,04 m² |
|
Powierzchnia podłóg
|
182,34 m² |
|
Kubatura
|
820,37 m³ |
|
Wysokość
|
8,79 m |
|
Minimalne wymiary działki
|
21,0 x 17,2 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 224 200,00 zł | |
| Roboty wykończeniowe | 228 200,00 zł | |
| Instalacje wewnętrzne | 107 700,00 zł | |
| Ogółem - całkowity koszt budowy | 620 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 436 040,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | 189 100,00 zł | |
| Instalacje wewnętrzne | 98 500,00 zł | |
| Ogółem - całkowity koszt budowy | 559 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 447 600,00 zł | |
Wizualizacje
Dom w złociszkach (G2E) OZE
Elewacje
Dom w złociszkach (G2E) OZE
Wersje projektu
Dom w złociszkach (G2E) OZE
