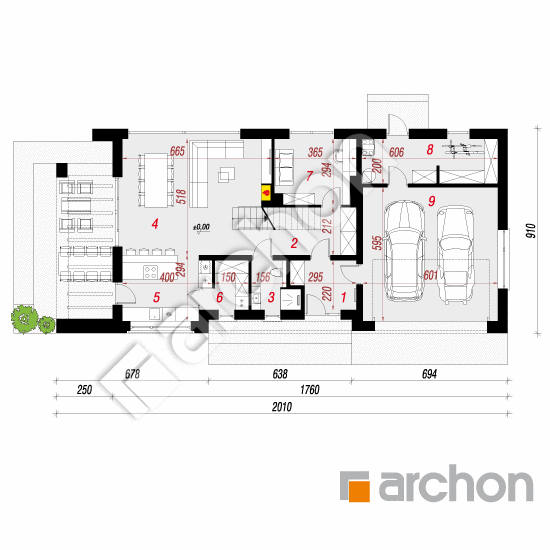

Rzut parteru - Dom w dipladeniach 4 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
119,41 m² |
122,29 m² |
| 1. |
Wiatrołap |
5,58 |
|
| 2. |
Hol |
7,15 |
8,80 |
| 3. |
Łazienka |
3,82 |
|
| 4. |
Salon + Jadalnia |
31,66 |
32,89 |
| 5. |
Kuchnia |
10,57 |
|
| 6. |
Spiżarnia |
3,78 |
|
| 7. |
Pokój |
9,90 |
|
| 8. |
Kotłownia |
11,67 |
|
| 9. |
Garaż |
35,28 |
|

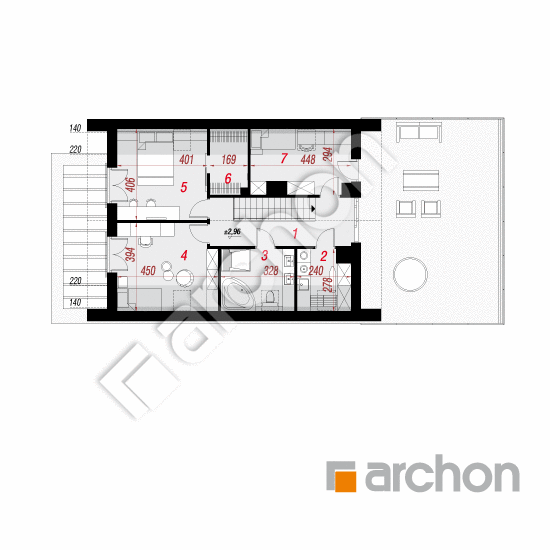

Rzut poddasza - Dom w dipladeniach 4 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
64,91 m² |
77,70 m² |
| 1. |
Hol i schody |
13,25 |
|
| 2. |
Pralnia |
4,54 |
6,04 |
| 3. |
Łazienka |
6,82 |
8,88 |
| 4. |
Pokój |
13,99 |
16,83 |
| 5. |
Pokój |
13,44 |
15,96 |
| 6. |
Garderoba |
3,63 |
4,69 |
| 7. |
Pokój |
9,24 |
12,05 |
Przekrój

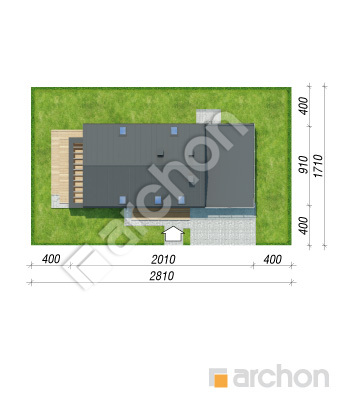

Sytuacja i obrys
Dom w dipladeniach 4 (G2E)
(137.37 +11.67 +35.28m²)
Wymiary
|
Powierzchnia domu
|
137,37 m² |
|
Powierzchnia kotłowni
|
11,67 m² |
|
Powierzchnia garażu
|
35,28 m² |
|
Powierzchnia zabudowy
|
162,85 m² |
|
Powierzchnia podłóg
|
199,99 m² |
|
Kubatura
|
920,99 m³ |
|
Wysokość
|
8,56 m |
|
Minimalne wymiary działki
|
28,1 x 17,1 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
125 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 306 500,00 zł | |
| Roboty wykończeniowe | 295 400,00 zł | |
| Instalacje wewnętrzne | 108 500,00 zł | |
| Ogółem - całkowity koszt budowy | 786 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 532 660,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 82 400,00 zł | |
| Ogółem - całkowity koszt budowy | 540 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 432 000,00 zł | |
Wizualizacje
Dom w dipladeniach 4 (G2E)

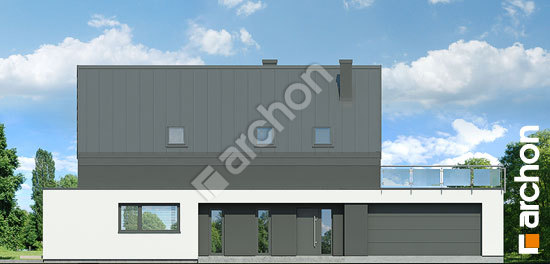

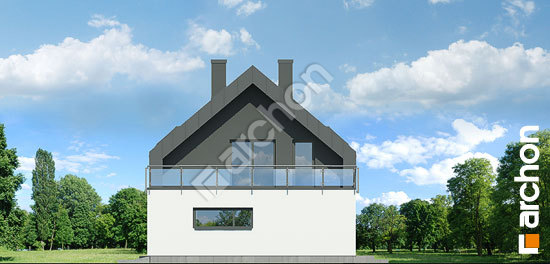

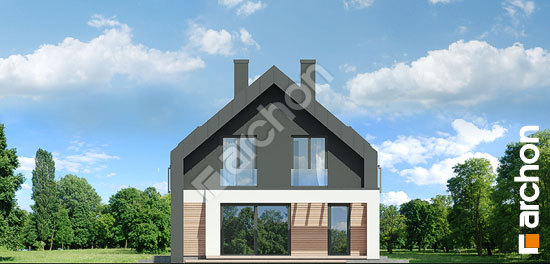

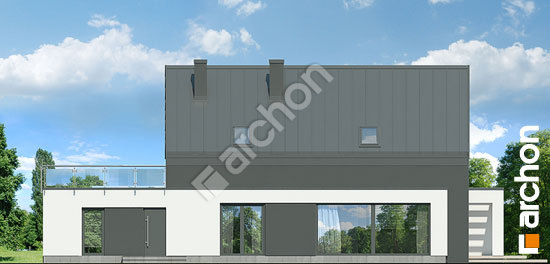

Elewacje
Dom w dipladeniach 4 (G2E)
Wersje projektu
Dom w dipladeniach 4 (G2E)
