Rzut parteru - Dom w orliczkach 5 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
108,73 m² |
110,91 m² |
| 1. |
Wiatrołap |
6,05 |
7,48 |
| 2. |
Hol |
4,49 |
5,24 |
| 3. |
Łazienka |
3,64 |
|
| 4. |
Kuchnia |
14,36 |
|
| 5. |
Spiżarnia |
2,27 |
|
| 6. |
Salon + Jadalnia |
31,48 |
|
| 7. |
Kotłownia |
4,26 |
|
| 8. |
Garaż |
42,18 |
|
Rzut poddasza - Dom w orliczkach 5 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
95,98 m² |
118,05 m² |
| 1. |
Hol i schody |
16,42 |
|
| 2. |
Pokój |
12,54 |
14,02 |
| 3. |
Pokój |
11,69 |
14,02 |
| 4. |
Pralnia |
4,21 |
5,57 |
| 5. |
Pokój |
11,25 |
13,58 |
| 6. |
Pokój |
12,56 |
13,99 |
| 7. |
Łazienka |
3,96 |
6,44 |
| 8. |
Pokój |
11,16 |
15,27 |
| 9. |
Garderoba |
5,86 |
8,40 |
| 10. |
Łazienka |
6,33 |
10,34 |
Przekrój
Sytuacja i obrys
Dom w orliczkach 5 (G2)
(158.27 +4.26 +42.18m²)
Wymiary
|
Powierzchnia domu
|
158,27 m² |
|
Powierzchnia kotłowni
|
4,26 m² |
|
Powierzchnia garażu
|
42,18 m² |
|
Powierzchnia zabudowy
|
150,89 m² |
|
Powierzchnia podłóg
|
228,96 m² |
|
Kubatura
|
1 005,51 m³ |
|
Wysokość
|
8,65 m |
|
Minimalne wymiary działki
|
22,9 x 18,8 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
121 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 303 400,00 zł | |
| Roboty wykończeniowe | 271 600,00 zł | |
| Instalacje wewnętrzne | 78 300,00 zł | |
| Ogółem - całkowity koszt budowy | 730 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 500 180,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 70 900,00 zł | |
| Ogółem - całkowity koszt budowy | 662 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 529 680,00 zł | |
Wizualizacje
Dom w orliczkach 5 (G2)

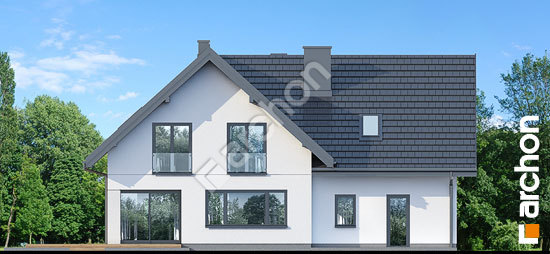

Elewacje
Dom w orliczkach 5 (G2)
Wersje projektu
Dom w orliczkach 5 (G2)
