Rzut parteru - Dom przy skwerze 3 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
46,42 m² |
0,00 m² |
| 1. |
Wiatrołap |
2,51 |
|
| 2. |
Przedpokój |
3,78 |
|
| 3. |
Pokój |
9,96 |
|
| 4. |
Salon z aneksem kuchennym |
25,18 |
|
| 5. |
Łazienka |
4,99 |
|
Rzut piętra - Dom przy skwerze 3 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
54,54 m² |
56,59 m² |
| 1. |
Wiatrołap |
3,52 |
5,57 |
| 2. |
Przedpokój |
6,45 |
|
| 3. |
Pokój |
9,96 |
|
| 4. |
Salon z aneksem kuchennym |
24,84 |
|
| 5. |
Łazienka |
4,99 |
|
| 6. |
Schody |
4,78 |
|

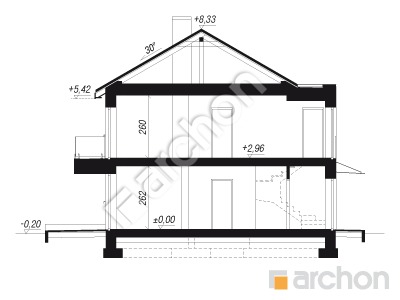

Przekrój
Sytuacja i obrys
Dom przy skwerze 3 (R2B) ver.2
(100.96m²)
Wymiary
|
Powierzchnia domu
|
100,96 m² |
|
Powierzchnia zabudowy
|
70,51 m² |
|
Powierzchnia podłóg
|
103,01 m² |
|
Kubatura
|
525,12 m³ |
|
Wysokość
|
8,53 m |
|
Minimalne wymiary działki
|
10,8 x 17,6 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 48 000,00 zł | |
| Ogółem - całkowity koszt budowy | 438 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 350 400,00 zł | |
Wizualizacje
Dom przy skwerze 3 (R2B) ver.2
Elewacje
Dom przy skwerze 3 (R2B) ver.2
Wersje projektu
Dom przy skwerze 3 (R2B) ver.2
