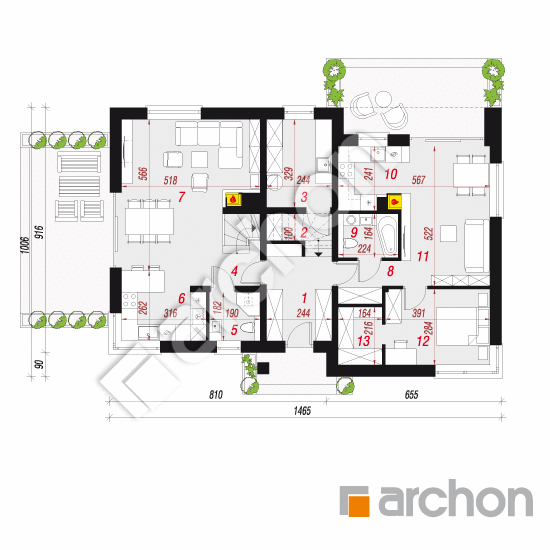

Rzut parteru - Dom w wilcach ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
100,43 m² |
100,94 m² |
| 1. |
Wiatrołap |
8,08 |
|
| 2. |
Schowek |
2,41 |
2,92 |
| 3. |
Kotłownia |
7,80 |
|
| 4. |
Hol |
1,86 |
|
| 5. |
Łazienka |
3,31 |
|
| 6. |
Kuchnia |
7,62 |
|
| 7. |
Salon + Jadalnia |
25,96 |
|
| 8. |
Przedpokój |
3,19 |
|
| 9. |
Łazienka |
3,54 |
|
| 10. |
Kuchnia |
5,04 |
|
| 11. |
Salon + Jadalnia |
17,29 |
|
| 12. |
Pokój |
10,82 |
|
| 13. |
Garderoba |
3,51 |
|

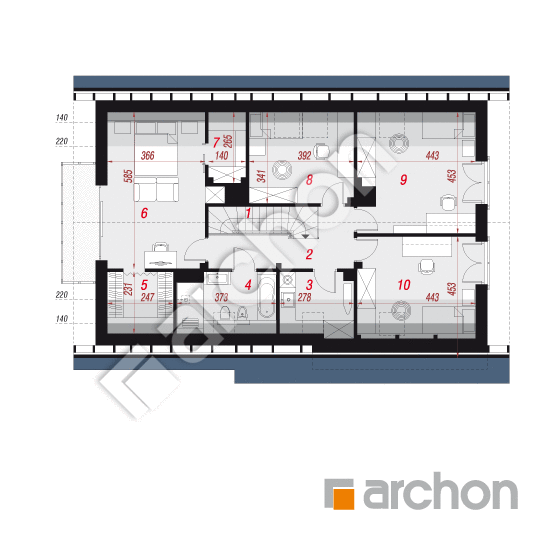

Rzut poddasza - Dom w wilcach ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
83,82 m² |
110,06 m² |
| 1. |
Schody |
4,64 |
|
| 2. |
Hol |
8,08 |
|
| 3. |
Pralnia |
3,88 |
7,06 |
| 4. |
Łazienka |
5,01 |
7,98 |
| 5. |
Garderoba |
3,68 |
5,64 |
| 6. |
Pokój |
18,52 |
21,43 |
| 7. |
Garderoba |
2,38 |
3,47 |
| 8. |
Pokój |
9,90 |
13,02 |
| 9. |
Pokój |
15,56 |
19,09 |
| 10. |
Pokój |
12,17 |
19,65 |
Przekrój

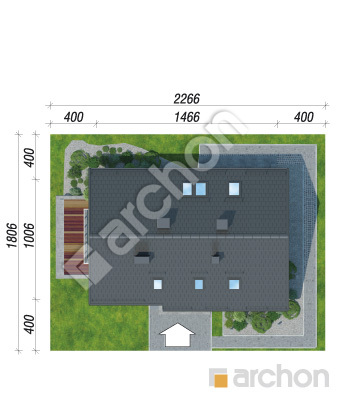

Sytuacja i obrys
Dom w wilcach ver.3
(176.45 +7.8m²)
Wymiary
|
Powierzchnia domu
|
176,45 m² |
|
Powierzchnia kotłowni
|
7,80 m² |
|
Powierzchnia zabudowy
|
140,58 m² |
|
Powierzchnia podłóg
|
211,00 m² |
|
Kubatura
|
939,65 m³ |
|
Wysokość
|
8,81 m |
|
Minimalne wymiary działki
|
22,65 x 18,06 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
106 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 352 500,00 zł | |
| Roboty wykończeniowe | 289 400,00 zł | |
| Instalacje wewnętrzne | 83 800,00 zł | |
| Ogółem - całkowity koszt budowy | 781 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 528 220,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 80 000,00 zł | |
| Ogółem - całkowity koszt budowy | 741 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 592 800,00 zł | |
Wizualizacje
Dom w wilcach ver.3

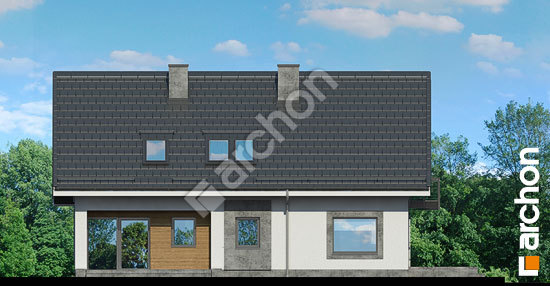

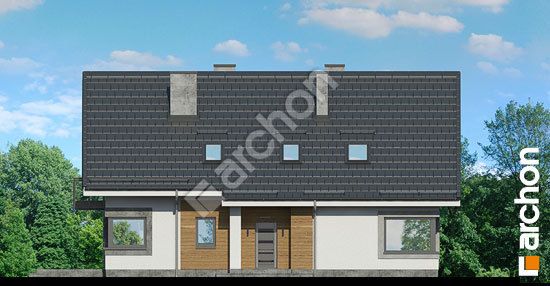

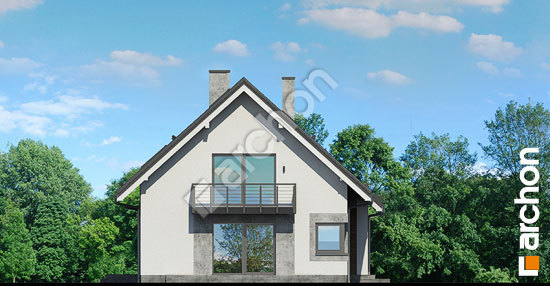

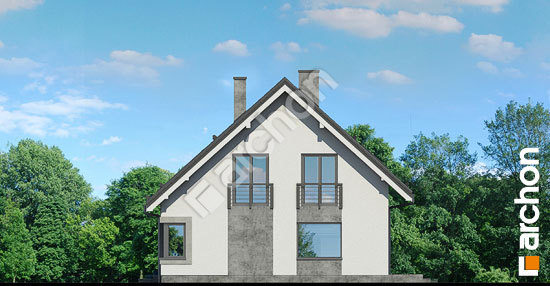

Elewacje
Dom w wilcach ver.3
