Rzut parteru - Dom w rubinolach (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
95,98 m² |
98,77 m² |
| 1. |
Wiatrołap |
4,41 |
|
| 2. |
Garderoba |
3,70 |
|
| 3. |
Korytarz |
4,37 |
|
| 4. |
Łazienka |
3,05 |
|
| 5. |
Garderoba |
3,04 |
|
| 6. |
Pokój |
10,11 |
|
| 7. |
Salon + Jadalnia |
27,42 |
|
| 8. |
Kuchnia |
9,85 |
|
| 9. |
Spiżarnia |
1,80 |
|
| 10. |
Garaż |
22,95 |
25,74 |
| 11. |
Kotłownia |
5,28 |
|
Rzut poddasza - Dom w rubinolach (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
81,43 m² |
94,38 m² |
| 1. |
Schody |
4,23 |
|
| 2. |
Korytarz |
13,35 |
|
| 3. |
Pralnia |
4,58 |
5,74 |
| 4. |
Gabinet |
9,72 |
12,11 |
| 5. |
Garderoba |
3,23 |
4,06 |
| 6. |
Pokój |
13,14 |
15,23 |
| 7. |
Pokój |
13,58 |
15,68 |
| 8. |
Łazienka |
6,18 |
7,56 |
| 9. |
Garderoba |
3,71 |
4,54 |
| 10. |
Pokój |
9,71 |
11,88 |
Przekrój

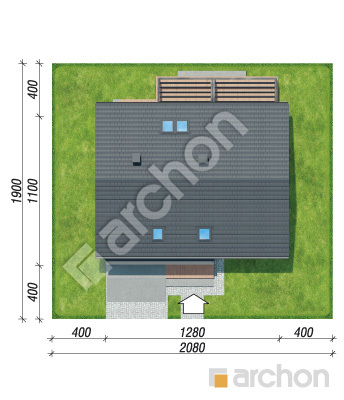

Sytuacja i obrys
Dom w rubinolach (GE) OZE
(149.18 +5.28 +22.95m²)
Wymiary
|
Powierzchnia domu
|
149,18 m² |
|
Powierzchnia kotłowni
|
5,28 m² |
|
Powierzchnia garażu
|
22,95 m² |
|
Powierzchnia zabudowy
|
128,74 m² |
|
Powierzchnia podłóg
|
193,15 m² |
|
Kubatura
|
866,16 m³ |
|
Wysokość
|
8,93 m |
|
Minimalne wymiary działki
|
20,8 x 19,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 263 400,00 zł | |
| Roboty wykończeniowe | 255 900,00 zł | |
| Instalacje wewnętrzne | 121 800,00 zł | |
| Ogółem - całkowity koszt budowy | 701 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 505 420,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 104 100,00 zł | |
| Ogółem - całkowity koszt budowy | 599 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 479 760,00 zł | |
Wizualizacje
Dom w rubinolach (GE) OZE
Elewacje
Dom w rubinolach (GE) OZE
