Rzut parteru - Dom w azollach 6 (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
147,35 m² |
149,73 m² |
| 1. |
Wiatrołap |
6,95 |
|
| 2. |
Korytarz |
12,05 |
|
| 3. |
Łazienka |
3,40 |
|
| 4. |
Łazienka |
6,72 |
|
| 5. |
Pokój |
15,25 |
|
| 6. |
Garderoba |
6,08 |
|
| 7. |
Pokój |
11,49 |
|
| 8. |
Pokój |
11,47 |
|
| 9. |
Kuchnia |
9,06 |
|
| 10. |
Salon + Jadalnia |
32,63 |
|
| 11. |
Spiżarnia |
2,60 |
4,98 |
| 12. |
|
7,17 |
|
| 13. |
Garaż |
22,48 |
|
Rzut poddasza - Dom w azollach 6 (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
61,26 m² |
89,20 m² |
| 1. |
Antresola |
14,99 |
23,56 |
| 2. |
Łazienka |
2,95 |
6,55 |
| 3. |
Strych ocieplony |
37,52 |
53,29 |
| 4. |
Schody |
5,80 |
|

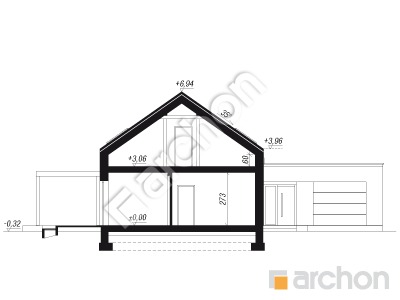

Przekrój
Sytuacja i obrys
Dom w azollach 6 (GE) OZE
(141.44 +7.17 +22.48 +37.52m²)
Wymiary
|
Powierzchnia domu
|
141,44 m² |
|
Powierzchnia kotłowni
|
7,17 m² |
|
Powierzchnia garażu
|
22,48 m² |
|
Powierzchnia strychu
|
37,52 m² |
|
Powierzchnia zabudowy
|
193,34 m² |
|
Powierzchnia podłóg
|
238,93 m² |
|
Kubatura
|
1 006,12 m³ |
|
Wysokość
|
7,28 m |
|
Minimalne wymiary działki
|
21,7 x 25,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
62 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 295 500,00 zł | |
| Roboty wykończeniowe | 300 400,00 zł | |
| Instalacje wewnętrzne | 134 700,00 zł | |
| Ogółem - całkowity koszt budowy | 808 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 564 340,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 120 000,00 zł | |
| Ogółem - całkowity koszt budowy | 715 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 572 000,00 zł | |
Wizualizacje
Dom w azollach 6 (GE) OZE
Elewacje
Dom w azollach 6 (GE) OZE
Wersje projektu
Dom w azollach 6 (GE) OZE
