Rzut piwnic - Dom w jaskierkach (G2PE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
81,37 m² |
84,03 m² |
| 1. |
Schody |
3,75 |
|
| 2. |
Pom. gospodarcze |
32,32 |
34,98 |
| 3. |
Pom. gospodarcze |
9,91 |
|
| 4. |
Pom. gospodarcze |
9,91 |
|
| 5. |
Spiżarnia |
10,17 |
|
| 6. |
Korytarz |
3,98 |
|
| 7. |
Pom. gospodarcze |
2,47 |
|
| 8. |
Kotłownia |
8,86 |
|
Rzut parteru - Dom w jaskierkach (G2PE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
113,01 m² |
0,00 m² |
| 1. |
Wiatrołap |
6,40 |
|
| 2. |
Kuchnia |
9,07 |
|
| 3. |
Salon + Jadalnia |
36,41 |
|
| 4. |
Przedpokój |
4,78 |
|
| 5. |
Pokój |
10,99 |
|
| 6. |
Łazienka |
3,71 |
|
| 7. |
Pralnia |
6,01 |
|
| 8. |
Garaż |
35,64 |
|
Rzut poddasza - Dom w jaskierkach (G2PE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
101,97 m² |
123,48 m² |
| 1. |
Schody |
4,32 |
|
| 2. |
Korytarz |
17,63 |
18,61 |
| 3. |
Łazienka |
6,79 |
8,34 |
| 4. |
Pokój |
13,12 |
15,52 |
| 5. |
Pokój |
13,15 |
15,55 |
| 6. |
Garderoba |
5,20 |
6,66 |
| 7. |
Pokój |
12,41 |
15,09 |
| 8. |
Łazienka |
6,06 |
|
| 9. |
Garderoba |
3,62 |
5,58 |
| 10. |
Strych ocieplony |
19,67 |
27,75 |
Przekrój

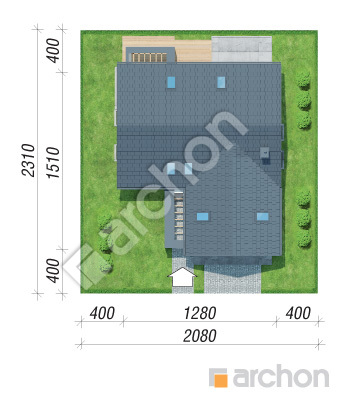

Sytuacja i obrys
Dom w jaskierkach (G2PE)
(159.67 +35.64 +81.37 +19.67m²)
Wymiary
|
Powierzchnia domu
|
159,67 m² |
|
Powierzchnia garażu
|
35,64 m² |
|
Powierzchnia strychu
|
19,67 m² |
|
Powierzchnia zabudowy
|
156,80 m² |
|
Powierzchnia podłóg
|
320,52 m² |
|
Kubatura
|
1 272,03 m³ |
|
Wysokość
|
8,55 m |
|
Minimalne wymiary działki
|
20,8 x 23,1 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
131 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 441 700,00 zł | |
| Roboty wykończeniowe | 373 900,00 zł | |
| Instalacje wewnętrzne | 144 200,00 zł | |
| Ogółem - całkowity koszt budowy | 1 045 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 724 100,00 zł | |
Wizualizacje
Dom w jaskierkach (G2PE)
Elewacje
Dom w jaskierkach (G2PE)
Wersje projektu
Dom w jaskierkach (G2PE)
