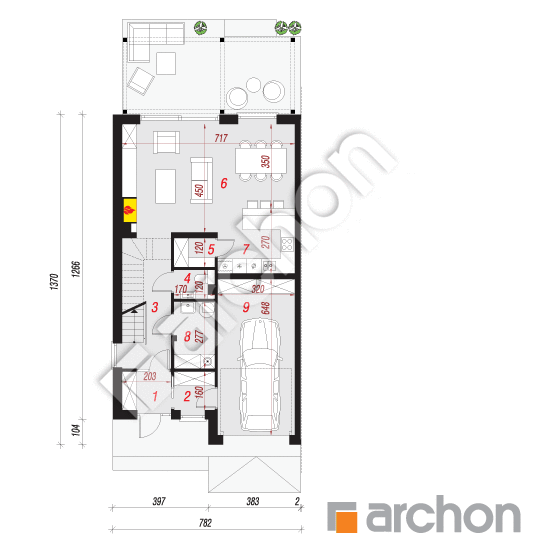

Rzut parteru - Dom pod orzechami (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
79,57 m² |
82,11 m² |
| 1. |
Wiatrołap |
3,10 |
|
| 2. |
Garderoba |
2,59 |
|
| 3. |
Korytarz |
7,90 |
10,44 |
| 4. |
Toaleta |
1,79 |
|
| 5. |
Spiżarnia |
1,93 |
|
| 6. |
Salon + Jadalnia |
28,93 |
|
| 7. |
Kuchnia |
8,47 |
|
| 8. |
Kotłownia |
4,51 |
|
| 9. |
Garaż |
20,35 |
|

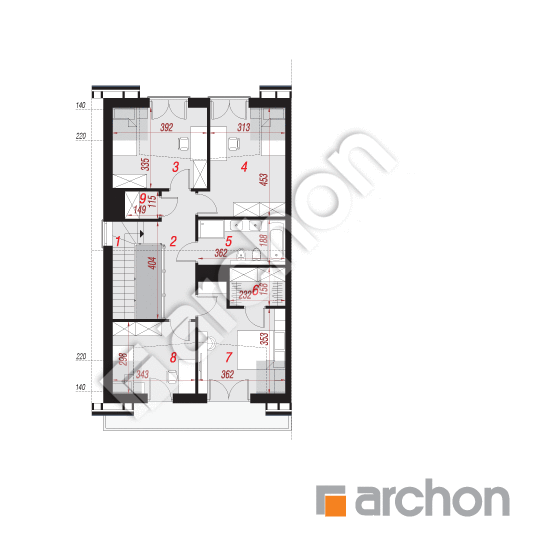

Rzut poddasza - Dom pod orzechami (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
70,69 m² |
74,33 m² |
| 1. |
Schody |
3,85 |
|
| 2. |
Korytarz |
7,91 |
|
| 3. |
Pokój |
11,84 |
12,84 |
| 4. |
Pokój |
13,38 |
14,37 |
| 5. |
Łazienka |
6,59 |
|
| 6. |
Garderoba |
3,51 |
|
| 7. |
Pokój |
12,95 |
13,77 |
| 8. |
Pokój |
9,14 |
9,97 |
| 9. |
Schowek |
1,52 |
|
Przekrój
Sytuacja i obrys
Dom pod orzechami (B)
(125.4 +4.51 +20.35m²)
Wymiary
|
Powierzchnia domu
|
125,40 m² |
|
Powierzchnia kotłowni
|
4,51 m² |
|
Powierzchnia garażu
|
20,35 m² |
|
Powierzchnia zabudowy
|
103,30 m² |
|
Powierzchnia podłóg
|
156,44 m² |
|
Kubatura
|
739,40 m³ |
|
Wysokość
|
9,01 m |
|
Minimalne wymiary działki
|
11,82 x 21,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 15 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
135 cm
|
|
dach
|
dwuspadowy, nachylenie 32 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 230 500,00 zł | |
| Roboty wykończeniowe | 198 500,00 zł | |
| Instalacje wewnętrzne | 57 300,00 zł | |
| Ogółem - całkowity koszt budowy | 534 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 374 020,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 46 300,00 zł | |
| Ogółem - całkowity koszt budowy | 377 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 301 680,00 zł | |
Wizualizacje
Dom pod orzechami (B)
Elewacje
Dom pod orzechami (B)
Wersje projektu
Dom pod orzechami (B)
