Rzut parteru - Dom w tocjach 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
71,45 m² |
75,01 m² |
| 1. |
Wiatrołap |
3,98 |
|
| 2. |
Garderoba |
2,30 |
|
| 3. |
Kuchnia |
9,55 |
|
| 4. |
Spiżarnia |
1,62 |
|
| 5. |
Salon + Jadalnia |
28,21 |
|
| 6. |
Korytarz |
4,77 |
|
| 7. |
Pom. gospodarcze |
1,92 |
5,48 |
| 8. |
Pokój |
9,68 |
|
| 9. |
Łazienka |
5,40 |
|
| 10. |
Kotłownia |
4,02 |
|
Rzut poddasza - Dom w tocjach 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
61,01 m² |
73,81 m² |
| 1. |
Schody |
5,74 |
|
| 2. |
Korytarz |
7,78 |
|
| 3. |
Pokój |
10,99 |
12,99 |
| 4. |
Garderoba |
3,66 |
4,99 |
| 5. |
Łazienka |
5,14 |
6,75 |
| 6. |
Pralnia |
4,28 |
5,95 |
| 7. |
Pokój |
9,18 |
11,56 |
| 8. |
Pokój |
9,43 |
11,81 |
| 9. |
Garderoba |
4,81 |
6,24 |
Przekrój
Sytuacja i obrys
Dom w tocjach 2
(128.44 +4.02m²)
Wymiary
|
Powierzchnia domu
|
128,44 m² |
|
Powierzchnia kotłowni
|
4,02 m² |
|
Powierzchnia zabudowy
|
99,21 m² |
|
Powierzchnia podłóg
|
148,82 m² |
|
Kubatura
|
640,92 m³ |
|
Wysokość
|
8,08 m |
|
Minimalne wymiary działki
|
21,0 x 15,6 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
128 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 219 100,00 zł | |
| Roboty wykończeniowe | 208 200,00 zł | |
| Instalacje wewnętrzne | 57 500,00 zł | |
| Ogółem - całkowity koszt budowy | 536 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 376 560,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 51 400,00 zł | |
| Ogółem - całkowity koszt budowy | 479 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 383 760,00 zł | |

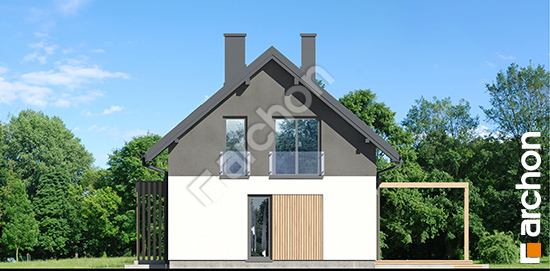

Wizualizacje
