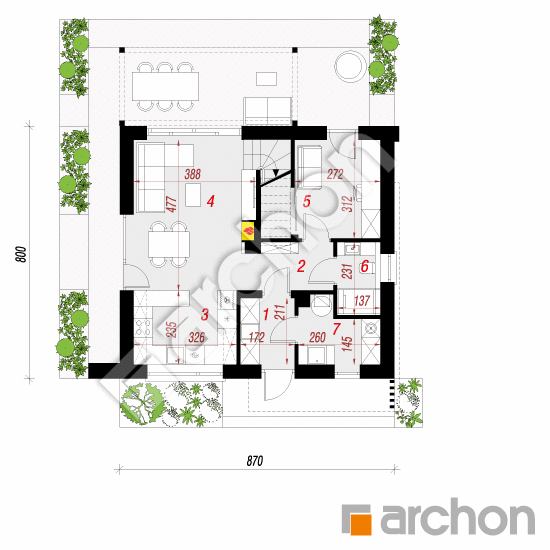

Rzut parteru - Dom w kronselkach 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
48,45 m² |
51,10 m² |
| 1. |
Wiatrołap |
3,48 |
|
| 2. |
Hol |
3,38 |
|
| 3. |
Kuchnia |
7,50 |
|
| 4. |
Salon + Jadalnia |
17,93 |
|
| 5. |
Pokój |
8,85 |
11,50 |
| 6. |
Łazienka |
3,02 |
|
| 7. |
Kotłownia |
4,29 |
|
Rzut poddasza - Dom w kronselkach 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
45,15 m² |
50,35 m² |
| 1. |
Schody |
3,76 |
|
| 2. |
Hol |
3,69 |
|
| 3. |
Pokój |
11,88 |
12,92 |
| 4. |
Garderoba |
2,91 |
3,57 |
| 5. |
Łazienka |
3,74 |
4,73 |
| 6. |
Pokój |
9,21 |
10,45 |
| 7. |
Pokój |
9,96 |
11,23 |
Przekrój

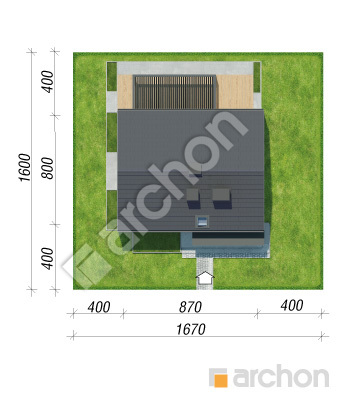

Sytuacja i obrys
Dom w kronselkach 2
(89.31 +4.29m²)
Wymiary
|
Powierzchnia domu
|
89,31 m² |
|
Powierzchnia kotłowni
|
4,29 m² |
|
Powierzchnia zabudowy
|
69,93 m² |
|
Powierzchnia podłóg
|
101,45 m² |
|
Kubatura
|
481,68 m³ |
|
Wysokość
|
8,47 m |
|
Minimalne wymiary działki
|
16,7 x 16,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
153 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 181 800,00 zł | |
| Roboty wykończeniowe | 178 300,00 zł | |
| Instalacje wewnętrzne | 48 200,00 zł | |
| Ogółem - całkowity koszt budowy | 449 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 302 240,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 41 500,00 zł | |
| Ogółem - całkowity koszt budowy | 387 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 309 680,00 zł | |

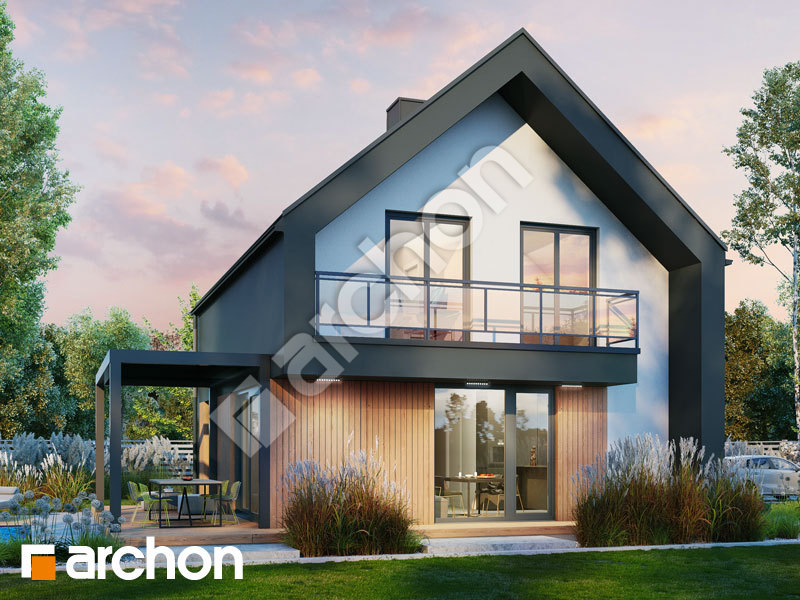

Wizualizacje
Dom w kronselkach 2

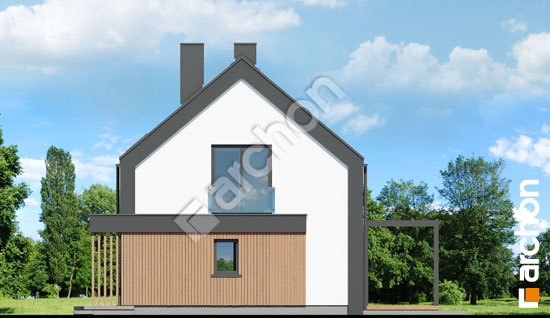

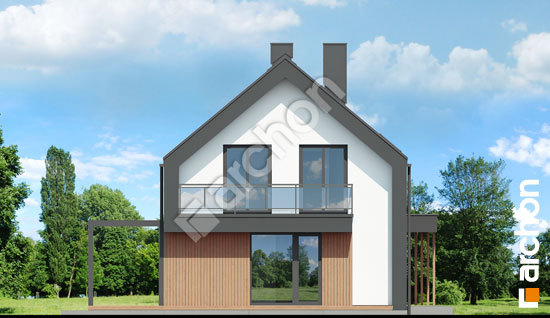

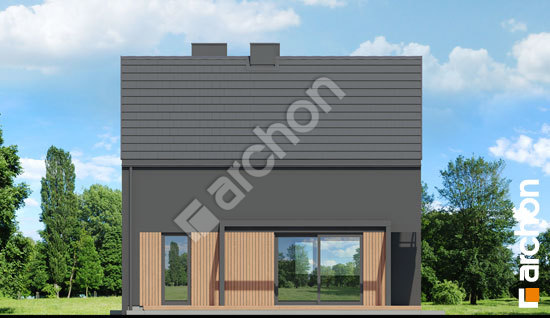

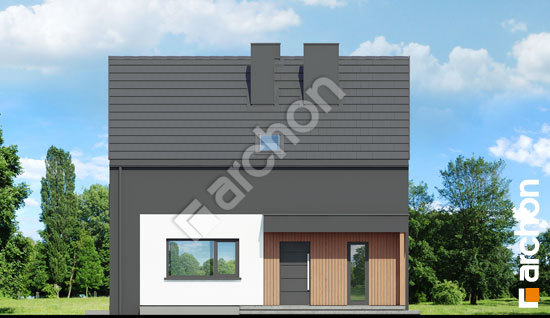

Elewacje
Dom w kronselkach 2

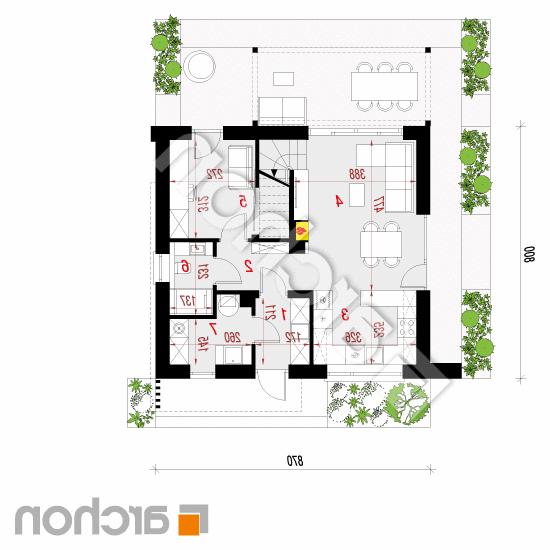

Wersje projektu
Dom w kronselkach 2
