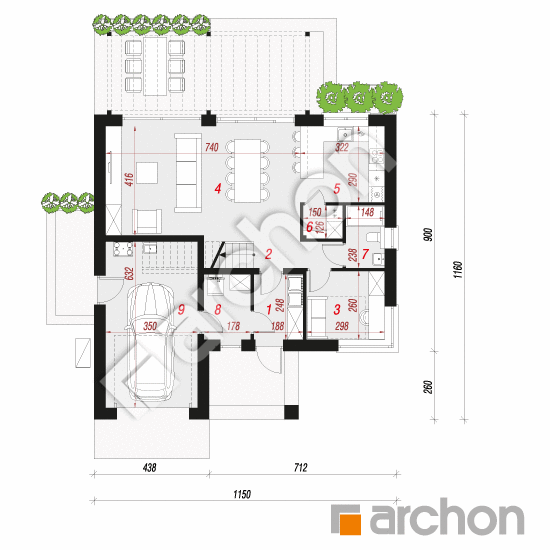

Rzut parteru - Dom pod figowcem 2 (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
85,75 m² |
88,33 m² |
| 1. |
Wiatrołap |
4,49 |
|
| 2. |
Hol |
4,20 |
5,69 |
| 3. |
Pokój |
7,53 |
|
| 4. |
Salon + Jadalnia |
30,32 |
|
| 5. |
Kuchnia |
9,21 |
|
| 6. |
Spiżarnia |
1,74 |
|
| 7. |
Łazienka |
3,37 |
|
| 8. |
Kotłownia |
4,25 |
|
| 9. |
Garaż |
20,64 |
21,73 |
Rzut poddasza - Dom pod figowcem 2 (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
68,49 m² |
79,90 m² |
| 1. |
Schody |
4,00 |
|
| 2. |
Korytarz |
10,35 |
|
| 3. |
Pokój |
13,49 |
16,37 |
| 4. |
Pokój |
13,54 |
16,41 |
| 5. |
Garderoba |
3,53 |
|
| 6. |
Pokój |
10,37 |
12,28 |
| 7. |
Łazienka |
6,89 |
8,78 |
| 8. |
Pralnia |
6,32 |
8,18 |
Przekrój
Sytuacja i obrys
Dom pod figowcem 2 (GE) OZE
(129.35 +4.25 +20.64m²)
Wymiary
|
Powierzchnia domu
|
129,35 m² |
|
Powierzchnia kotłowni
|
4,25 m² |
|
Powierzchnia garażu
|
20,64 m² |
|
Powierzchnia zabudowy
|
115,35 m² |
|
Powierzchnia podłóg
|
168,23 m² |
|
Kubatura
|
749,47 m³ |
|
Wysokość
|
8,74 m |
|
Minimalne wymiary działki
|
19,5 x 19,6 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
132 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 239 400,00 zł | |
| Roboty wykończeniowe | 241 400,00 zł | |
| Instalacje wewnętrzne | 112 800,00 zł | |
| Ogółem - całkowity koszt budowy | 649 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 450 140,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 93 700,00 zł | |
| Ogółem - całkowity koszt budowy | 539 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 431 760,00 zł | |
Wizualizacje
Dom pod figowcem 2 (GE) OZE
Elewacje
Dom pod figowcem 2 (GE) OZE
