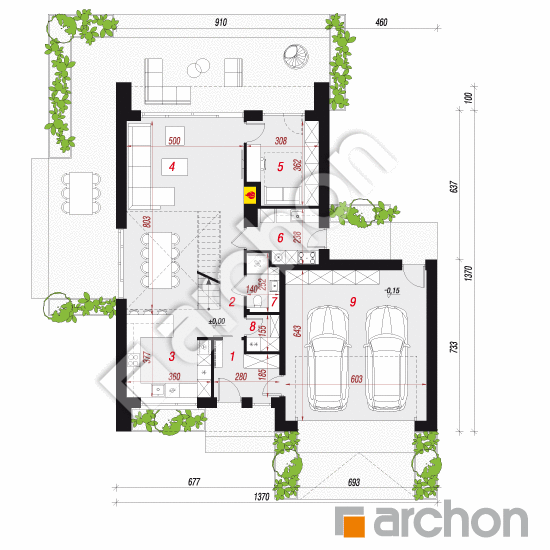

Rzut parteru - Dom w sanwitaliach 2 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
117,98 m² |
120,43 m² |
| 1. |
Wiatrołap |
5,74 |
|
| 2. |
Korytarz |
6,41 |
|
| 3. |
Kuchnia |
12,57 |
|
| 4. |
Salon + Jadalnia |
33,47 |
35,92 |
| 5. |
Pokój |
10,27 |
|
| 6. |
Kotłownia |
6,11 |
|
| 7. |
Łazienka |
3,08 |
|
| 8. |
Spiżarnia |
2,05 |
|
| 9. |
Garaż |
38,28 |
|

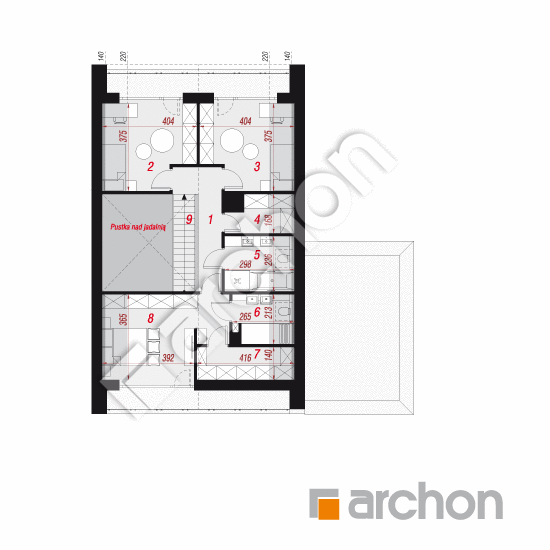

Rzut poddasza - Dom w sanwitaliach 2 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
66,62 m² |
76,83 m² |
| 1. |
Korytarz |
6,80 |
|
| 2. |
Pokój |
11,45 |
13,51 |
| 3. |
Pokój |
11,57 |
13,62 |
| 4. |
Garderoba |
3,26 |
4,17 |
| 5. |
Łazienka |
5,54 |
6,82 |
| 6. |
Łazienka |
4,04 |
5,20 |
| 7. |
Garderoba |
4,85 |
5,60 |
| 8. |
Pokój |
14,97 |
16,97 |
| 9. |
Schody |
4,14 |
|
Przekrój
Sytuacja i obrys
Dom w sanwitaliach 2 (G2E)
(140.21 +6.11 +38.28m²)
Wymiary
|
Powierzchnia domu
|
140,21 m² |
|
Powierzchnia kotłowni
|
6,11 m² |
|
Powierzchnia garażu
|
38,28 m² |
|
Powierzchnia zabudowy
|
152,17 m² |
|
Powierzchnia podłóg
|
197,26 m² |
|
Kubatura
|
944,21 m³ |
|
Wysokość
|
8,77 m |
|
Minimalne wymiary działki
|
20,7 x 21,7 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 107 000,00 zł | |
| Ogółem - całkowity koszt budowy | 772 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 617 600,00 zł | |
