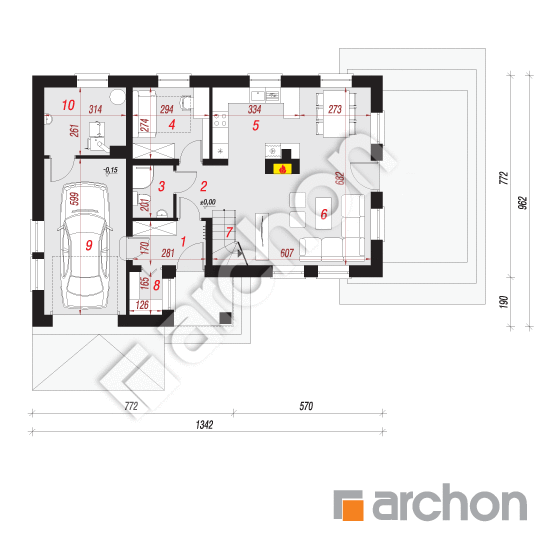

Rzut parteru - Dom w mango ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
87,32 m² |
90,45 m² |
| 1. |
Wiatrołap |
4,60 |
|
| 2. |
Hol |
2,64 |
|
| 3. |
Łazienka |
2,99 |
|
| 4. |
Gabinet |
7,83 |
|
| 5. |
Kuchnia |
9,27 |
|
| 6. |
Salon + Jadalnia |
27,42 |
30,55 |
| 7. |
Schody |
4,43 |
|
| 8. |
Schowek |
1,96 |
|
| 9. |
Garaż |
18,44 |
|
| 10. |
Kotłownia |
7,74 |
|

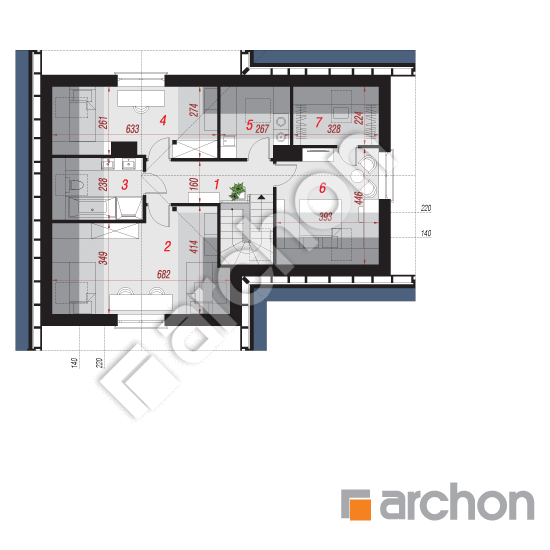

Rzut poddasza - Dom w mango ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
48,24 m² |
86,23 m² |
| 1. |
Korytarz |
7,30 |
|
| 2. |
Pokój |
13,09 |
24,27 |
| 3. |
Łazienka |
4,12 |
8,05 |
| 4. |
Pokój |
9,29 |
16,01 |
| 5. |
Pralnia |
2,36 |
6,78 |
| 6. |
Pokój |
10,17 |
16,69 |
| 7. |
Garderoba |
1,91 |
7,13 |
Przekrój

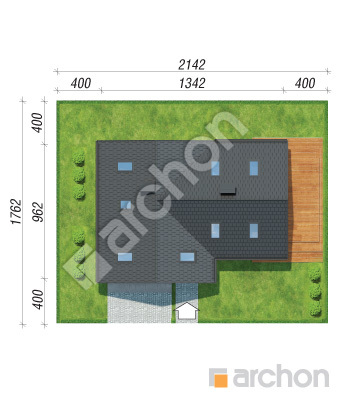

Sytuacja i obrys
Dom w mango ver.3
(109.38 +7.74 +18.44m²)
Wymiary
|
Powierzchnia domu
|
109,38 m² |
|
Powierzchnia kotłowni
|
7,74 m² |
|
Powierzchnia garażu
|
18,44 m² |
|
Powierzchnia zabudowy
|
118,72 m² |
|
Powierzchnia podłóg
|
176,68 m² |
|
Kubatura
|
704,57 m³ |
|
Wysokość
|
7,44 m |
|
Minimalne wymiary działki
|
21,42 x 17,62 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
53 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 273 300,00 zł | |
| Roboty wykończeniowe | 212 900,00 zł | |
| Instalacje wewnętrzne | 63 900,00 zł | |
| Ogółem - całkowity koszt budowy | 596 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 415 820,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 45 400,00 zł | |
| Ogółem - całkowity koszt budowy | 369 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 295 440,00 zł | |
Wizualizacje
Dom w mango ver.3

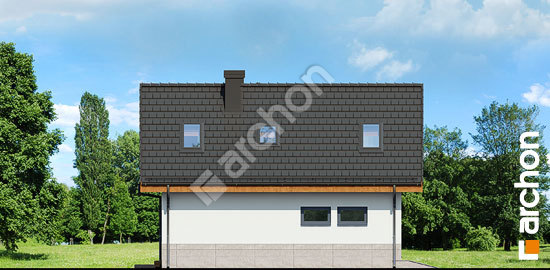

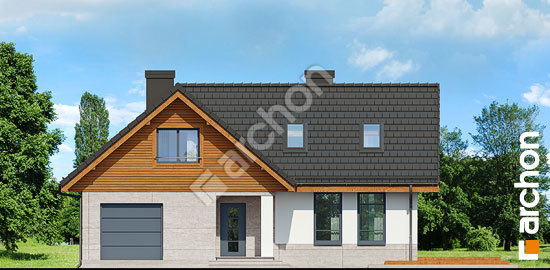

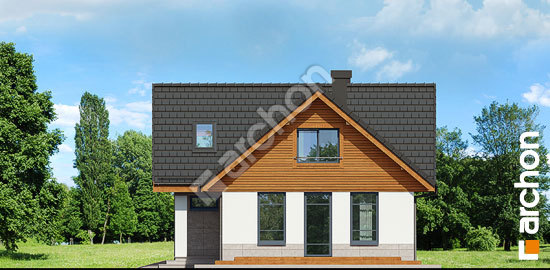

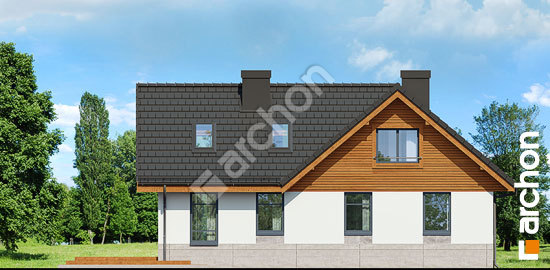

Elewacje
Dom w mango ver.3
Wnętrza
Dom w mango ver.3
Wersje projektu
Dom w mango ver.3
