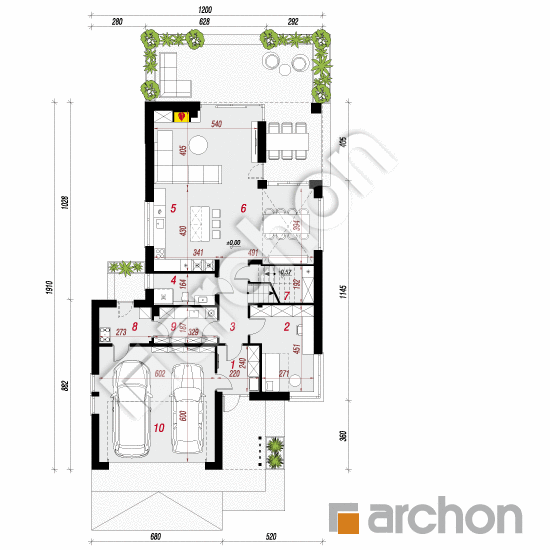

Rzut parteru - Willa Ofelia 2 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
133,43 m² |
136,28 m² |
| 1. |
Wiatrołap |
5,10 |
|
| 2. |
Pokój |
13,07 |
|
| 3. |
Korytarz |
6,28 |
|
| 4. |
Łazienka |
5,01 |
|
| 5. |
Kuchnia |
14,43 |
|
| 6. |
Salon + Jadalnia |
39,96 |
|
| 7. |
Spiżarnia |
3,21 |
6,06 |
| 8. |
Kotłownia |
4,91 |
|
| 9. |
Pralnia |
5,82 |
|
| 10. |
Garaż |
35,64 |
|

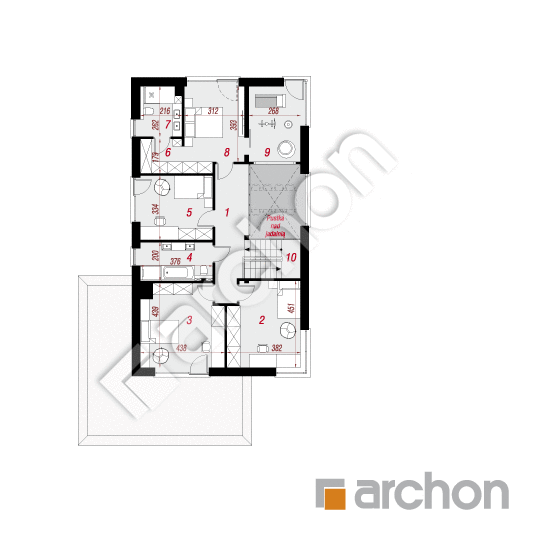

Rzut piętra - Willa Ofelia 2 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
102,40 m² |
0,00 m² |
| 1. |
Korytarz |
11,17 |
|
| 2. |
Pokój |
16,03 |
|
| 3. |
Pokój |
17,61 |
|
| 4. |
Łazienka |
7,26 |
|
| 5. |
Pokój |
12,28 |
|
| 6. |
Garderoba |
3,93 |
|
| 7. |
Łazienka |
5,28 |
|
| 8. |
Pokój |
12,85 |
|
| 9. |
Pom. rekreacyjne |
10,27 |
|
| 10. |
Schody |
5,72 |
|

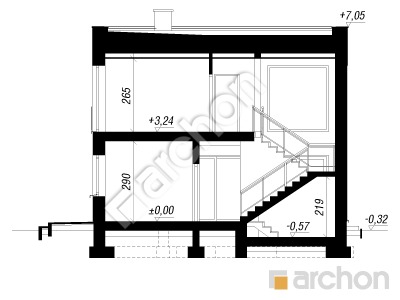

Przekrój

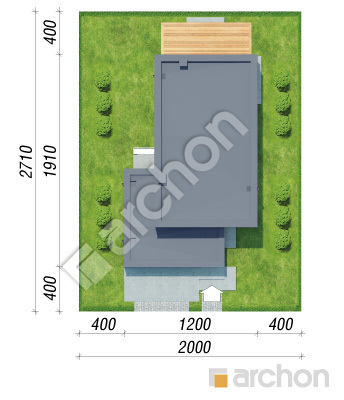

Sytuacja i obrys
Willa Ofelia 2 (G2E)
(195.28 +4.91 +35.64m²)
Wymiary
|
Powierzchnia domu
|
195,28 m² |
|
Powierzchnia kotłowni
|
4,91 m² |
|
Powierzchnia garażu
|
35,64 m² |
|
Powierzchnia zabudowy
|
170,49 m² |
|
Powierzchnia podłóg
|
238,68 m² |
|
Kubatura
|
1 192,89 m³ |
|
Wysokość
|
7,37 m |
|
Minimalne wymiary działki
|
20,0 x 27,1 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
płaski, papa termozgrzewalna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 123 000,00 zł | |
| Ogółem - całkowity koszt budowy | 908 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 726 400,00 zł | |
Wizualizacje
Willa Ofelia 2 (G2E)

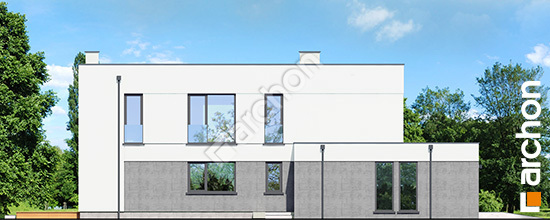

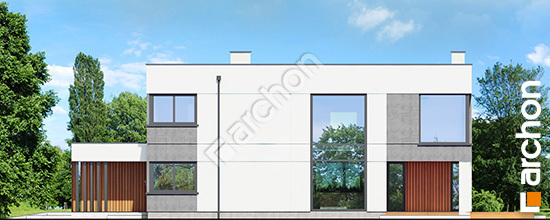

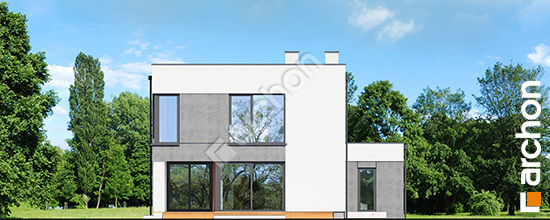

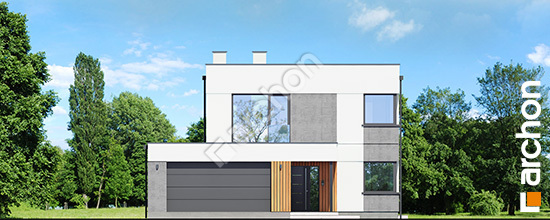

Elewacje
Willa Ofelia 2 (G2E)
Wersje projektu
Willa Ofelia 2 (G2E)
