Rzut parteru - Dom w arletach 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
75,30 m² |
78,57 m² |
| 1. |
Wiatrołap |
3,54 |
|
| 2. |
Hol |
7,37 |
|
| 3. |
Salon z aneksem kuchennym |
27,22 |
|
| 4. |
Spiżarnia |
2,43 |
5,70 |
| 5. |
Gabinet |
10,68 |
|
| 6. |
Kotłownia |
2,63 |
|
| 7. |
Łazienka |
3,26 |
|
| 8. |
Garaż |
18,17 |
|
| 9. |
Garaż |
18,17 |
|
Rzut poddasza - Dom w arletach 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
68,77 m² |
81,60 m² |
| 1. |
Schody |
5,29 |
|
| 2. |
Hol |
8,40 |
|
| 3. |
Pokój |
10,65 |
12,75 |
| 4. |
Pokój |
9,73 |
11,83 |
| 5. |
Łazienka |
4,34 |
5,88 |
| 6. |
Pralnia |
2,63 |
3,77 |
| 7. |
Pokój |
11,30 |
13,56 |
| 8. |
Pokój |
12,36 |
14,62 |
| 9. |
Garderoba |
4,07 |
5,50 |
Przekrój
Sytuacja i obrys
Dom w arletach 2
(123.27 +2.63 +18.17m²)
Wymiary
|
Powierzchnia domu
|
123,27 m² |
|
Powierzchnia kotłowni
|
2,63 m² |
|
Powierzchnia garażu
|
18,17 m² |
|
Powierzchnia zabudowy
|
106,67 m² |
|
Powierzchnia podłóg
|
160,17 m² |
|
Kubatura
|
698,01 m³ |
|
Wysokość
|
8,35 m |
|
Minimalne wymiary działki
|
16,5 x 20,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
125 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 259 200,00 zł | |
| Roboty wykończeniowe | 222 300,00 zł | |
| Instalacje wewnętrzne | 63 000,00 zł | |
| Ogółem - całkowity koszt budowy | 588 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 397 920,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 48 800,00 zł | |
| Ogółem - całkowity koszt budowy | 397 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 317 920,00 zł | |
Wizualizacje
Dom w arletach 2

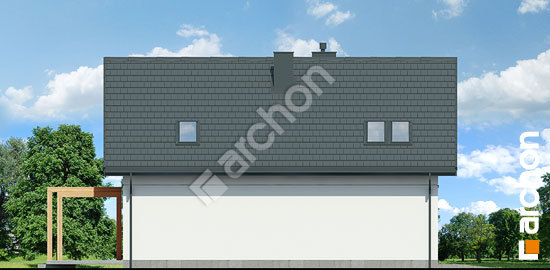

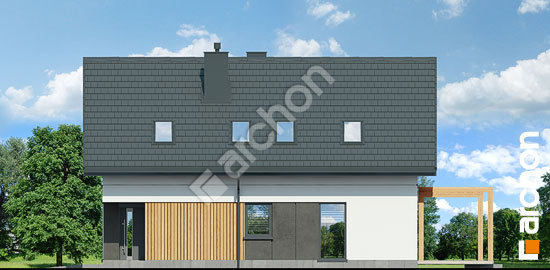

Elewacje
Dom w arletach 2
Wersje projektu
Dom w arletach 2
