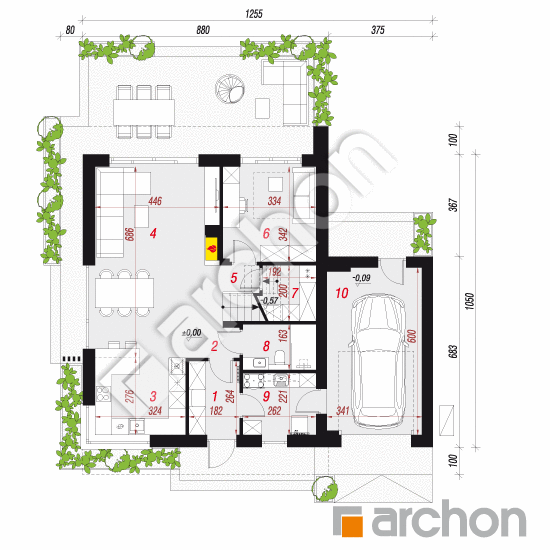

Rzut parteru - Dom w anyżku 5 (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
88,58 m² |
91,10 m² |
| 1. |
Wiatrołap |
4,63 |
|
| 2. |
Korytarz |
2,34 |
|
| 3. |
Kuchnia |
8,83 |
|
| 4. |
Salon + Jadalnia |
28,65 |
|
| 5. |
Korytarz |
1,25 |
|
| 6. |
Pokój |
11,13 |
|
| 7. |
Spiżarnia |
2,16 |
4,68 |
| 8. |
Łazienka |
4,10 |
|
| 9. |
Kotłownia |
5,60 |
|
| 10. |
Garaż |
19,89 |
|
Rzut poddasza - Dom w anyżku 5 (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
62,97 m² |
70,40 m² |
| 1. |
Korytarz |
6,86 |
|
| 2. |
Pralnia |
3,54 |
4,29 |
| 3. |
Łazienka |
7,39 |
8,27 |
| 4. |
Pokój |
12,86 |
14,73 |
| 5. |
Garderoba |
3,81 |
4,64 |
| 6. |
Pokój |
11,16 |
12,71 |
| 7. |
Pokój |
11,61 |
13,16 |
| 8. |
Schody |
5,74 |
|

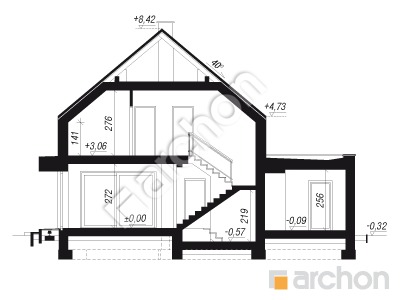

Przekrój

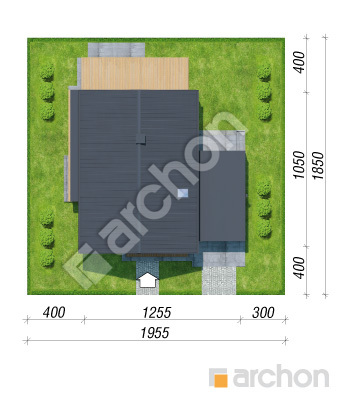

Sytuacja i obrys
Dom w anyżku 5 (GE) OZE
(126.06 +5.6 +19.89m²)
Wymiary
|
Powierzchnia domu
|
126,06 m² |
|
Powierzchnia kotłowni
|
5,60 m² |
|
Powierzchnia garażu
|
19,89 m² |
|
Powierzchnia zabudowy
|
118,47 m² |
|
Powierzchnia podłóg
|
161,50 m² |
|
Kubatura
|
756,32 m³ |
|
Wysokość
|
8,74 m |
|
Minimalne wymiary działki
|
19,55 x 18,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
141 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 244 800,00 zł | |
| Roboty wykończeniowe | 267 400,00 zł | |
| Instalacje wewnętrzne | 118 400,00 zł | |
| Ogółem - całkowity koszt budowy | 710 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 487 280,00 zł | |

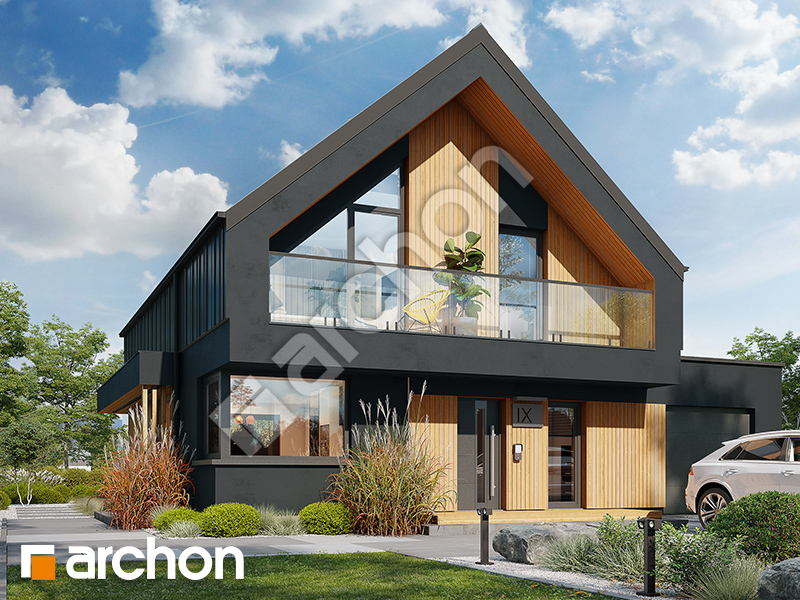

Wizualizacje
Dom w anyżku 5 (GE) OZE

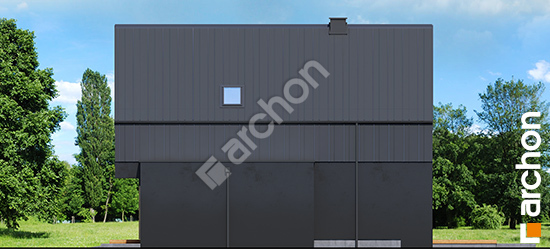

Elewacje
Dom w anyżku 5 (GE) OZE
Wersje projektu
Dom w anyżku 5 (GE) OZE
