Rzut parteru - Dom w felicjach 4 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
156,62 m² |
159,41 m² |
| 1. |
Wiatrołap |
5,70 |
|
| 2. |
Hol |
12,98 |
15,77 |
| 3. |
Spiżarnia |
3,98 |
|
| 4. |
Kuchnia |
18,22 |
|
| 5. |
Salon + Jadalnia |
48,36 |
|
| 6. |
Pokój |
12,94 |
|
| 7. |
Łazienka |
3,70 |
|
| 8. |
Kotłownia |
8,62 |
|
| 9. |
Garaż |
42,12 |
|

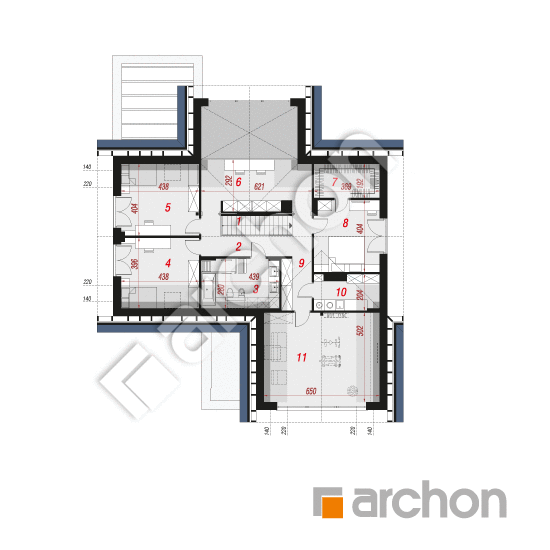

Rzut poddasza - Dom w felicjach 4 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
116,22 m² |
141,78 m² |
| 1. |
Schody |
4,10 |
|
| 2. |
Korytarz |
9,37 |
|
| 3. |
Łazienka |
8,38 |
11,84 |
| 4. |
Pokój |
13,38 |
16,96 |
| 5. |
Pokój |
13,74 |
17,27 |
| 6. |
Antresola |
14,24 |
17,18 |
| 7. |
Garderoba |
3,89 |
6,86 |
| 8. |
Pokój |
14,42 |
|
| 9. |
Korytarz |
4,95 |
|
| 10. |
Pralnia |
5,72 |
6,69 |
| 11. |
Strych ocieplony |
24,03 |
32,14 |
Przekrój
Sytuacja i obrys
Dom w felicjach 4 (G2E) OZE
(198.07 +8.62 +42.12 +24.03m²)
Wymiary
|
Powierzchnia domu
|
198,07 m² |
|
Powierzchnia kotłowni
|
8,62 m² |
|
Powierzchnia garażu
|
42,12 m² |
|
Powierzchnia strychu
|
24,03 m² |
|
Powierzchnia zabudowy
|
198,49 m² |
|
Powierzchnia podłóg
|
301,19 m² |
|
Kubatura
|
1 288,80 m³ |
|
Wysokość
|
8,41 m |
|
Minimalne wymiary działki
|
23,4 x 25,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
110 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 387 600,00 zł | |
| Roboty wykończeniowe | 343 600,00 zł | |
| Instalacje wewnętrzne | 143 600,00 zł | |
| Ogółem - całkowity koszt budowy | 988 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 703 380,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 135 000,00 zł | |
| Ogółem - całkowity koszt budowy | 920 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 736 000,00 zł | |
Wizualizacje
Dom w felicjach 4 (G2E) OZE

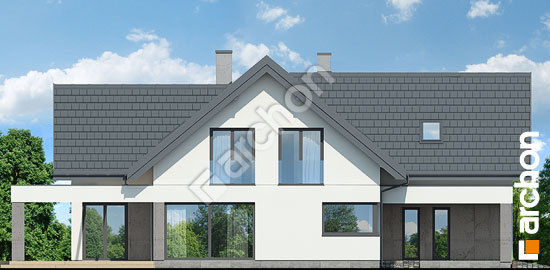

Elewacje
