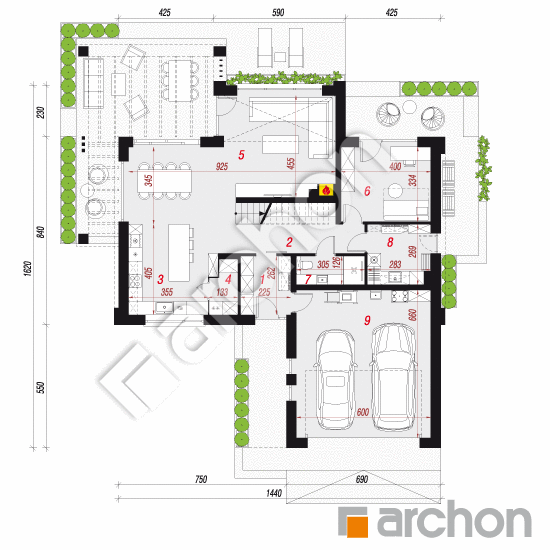

Rzut parteru - Dom w felicjach 5 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
134,09 m² |
136,48 m² |
| 1. |
Wiatrołap |
5,70 |
|
| 2. |
Hol |
10,29 |
12,68 |
| 3. |
Kuchnia |
14,69 |
|
| 4. |
Spiżarnia |
2,87 |
|
| 5. |
Salon + Jadalnia |
37,44 |
|
| 6. |
Pokój |
13,07 |
|
| 7. |
Łazienka |
3,54 |
|
| 8. |
Kotłownia |
7,39 |
|
| 9. |
Garaż |
39,10 |
|

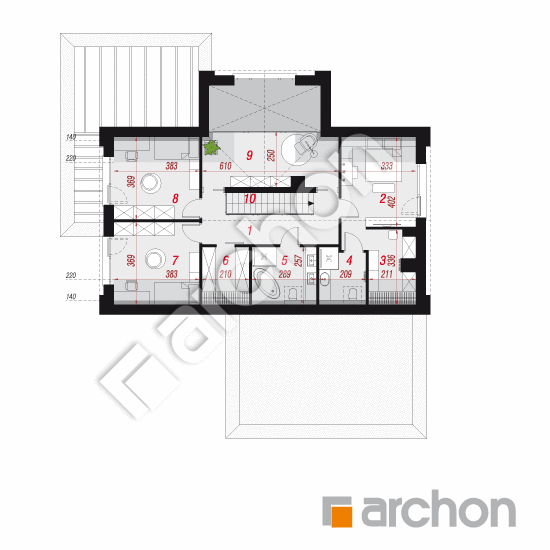

Rzut poddasza - Dom w felicjach 5 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
74,81 m² |
93,90 m² |
| 1. |
Korytarz |
10,13 |
|
| 2. |
Pokój |
9,44 |
13,10 |
| 3. |
Garderoba |
6,17 |
7,48 |
| 4. |
Łazienka |
3,58 |
4,88 |
| 5. |
Łazienka |
5,40 |
7,21 |
| 6. |
Garderoba |
3,90 |
5,22 |
| 7. |
Pokój |
11,43 |
13,83 |
| 8. |
Pokój |
11,43 |
13,77 |
| 9. |
Antresola |
9,45 |
14,40 |
| 10. |
Schody |
3,88 |
|

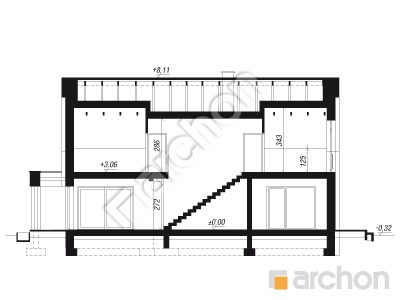

Przekrój

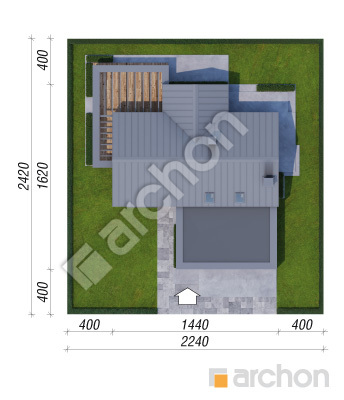

Sytuacja i obrys
Dom w felicjach 5 (G2E)
(162.41 +7.39 +39.1m²)
Wymiary
|
Powierzchnia domu
|
162,41 m² |
|
Powierzchnia kotłowni
|
7,39 m² |
|
Powierzchnia garażu
|
39,10 m² |
|
Powierzchnia zabudowy
|
173,09 m² |
|
Powierzchnia podłóg
|
230,38 m² |
|
Kubatura
|
1 029,95 m³ |
|
Wysokość
|
8,43 m |
|
Minimalne wymiary działki
|
22,4 x 24,2 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 0 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
125 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 135 000,00 zł | |
| Ogółem - całkowity koszt budowy | 1 060 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 848 000,00 zł | |

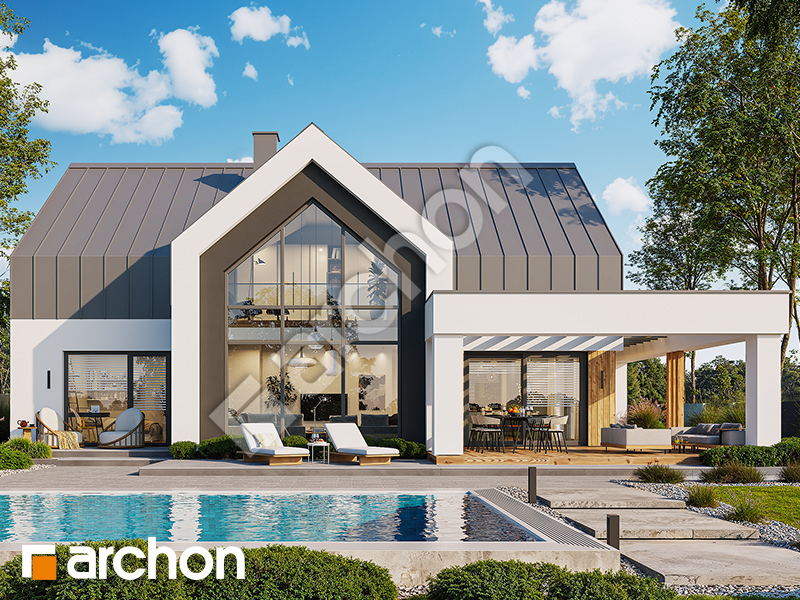

Wizualizacje
Dom w felicjach 5 (G2E)

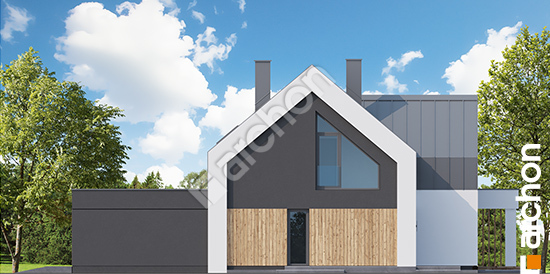

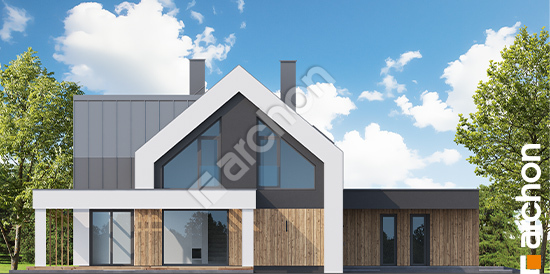

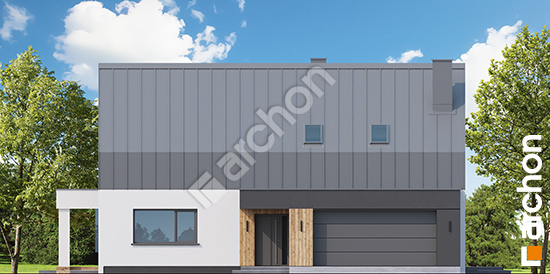

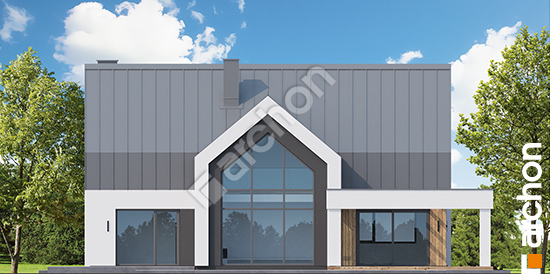

Elewacje
Dom w felicjach 5 (G2E)

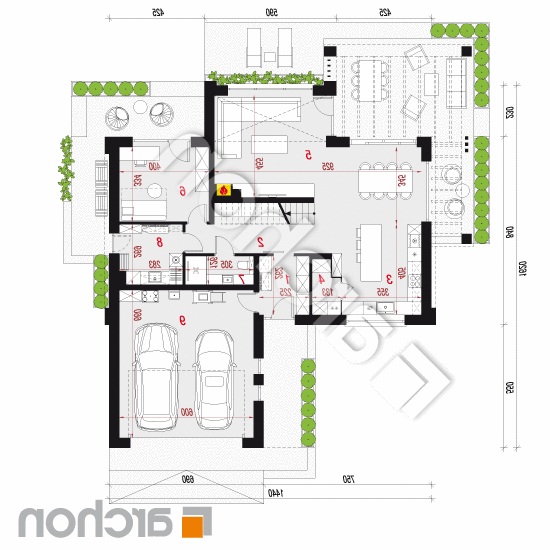

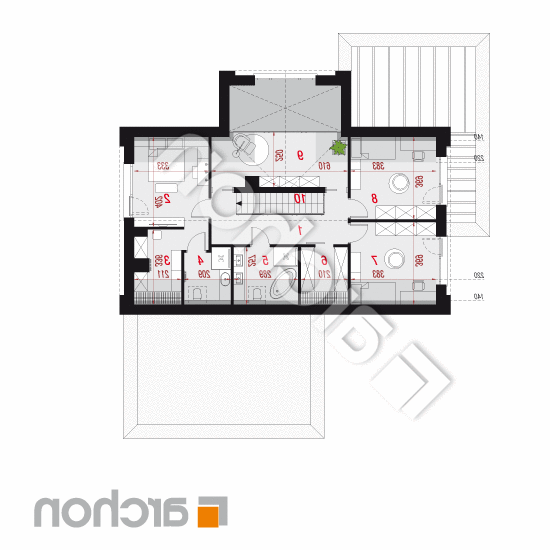

Wersje projektu
