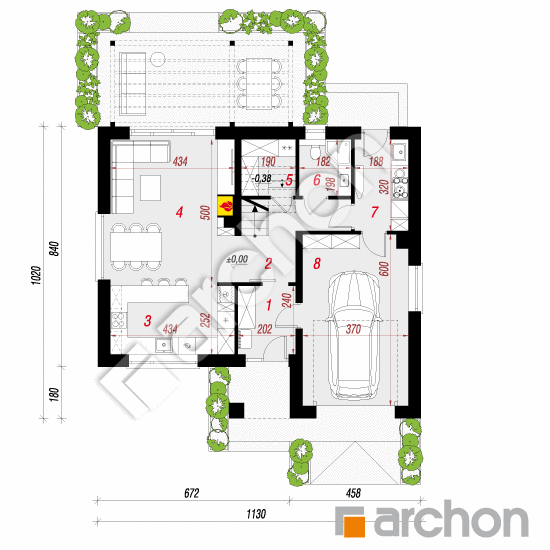

Rzut parteru - Dom w lucernie 19 (GE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
75,90 m² |
78,57 m² |
| 1. |
Wiatrołap |
4,67 |
|
| 2. |
Korytarz |
6,59 |
|
| 3. |
Kuchnia |
10,67 |
|
| 4. |
Salon + Jadalnia |
21,29 |
|
| 5. |
Spiżarnia |
1,82 |
4,49 |
| 6. |
Łazienka |
3,45 |
|
| 7. |
Kotłownia |
5,81 |
|
| 8. |
Garaż |
21,60 |
|

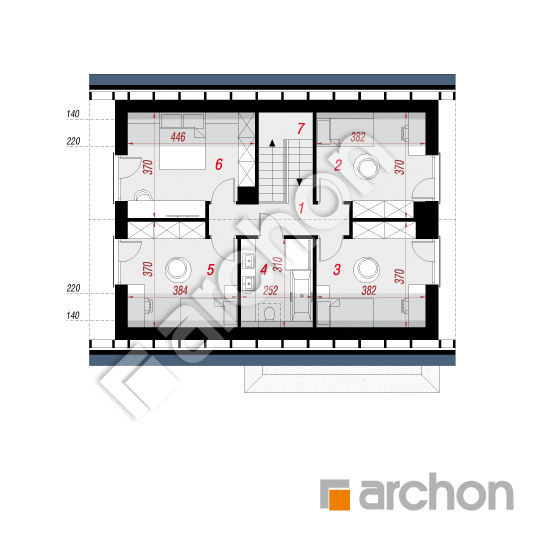

Rzut poddasza - Dom w lucernie 19 (GE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
59,76 m² |
72,43 m² |
| 1. |
Korytarz |
5,85 |
|
| 2. |
Pokój |
11,75 |
14,82 |
| 3. |
Pokój |
10,18 |
12,81 |
| 4. |
Pokój |
10,08 |
12,70 |
| 5. |
Łazienka |
5,87 |
7,59 |
| 6. |
Pokój |
10,53 |
13,16 |
| 7. |
Schody |
5,50 |
|

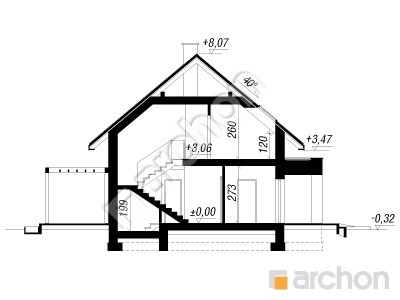

Przekrój

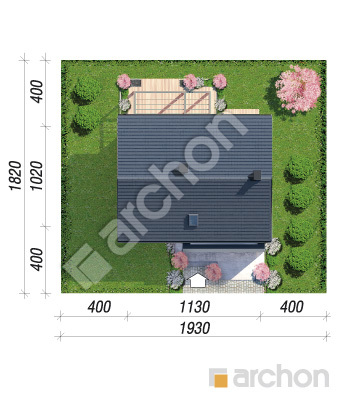

Sytuacja i obrys
Dom w lucernie 19 (GE)
(108.25 +5.81 +21.6m²)
Wymiary
|
Powierzchnia domu
|
108,25 m² |
|
Powierzchnia kotłowni
|
5,81 m² |
|
Powierzchnia garażu
|
21,60 m² |
|
Powierzchnia zabudowy
|
103,59 m² |
|
Powierzchnia podłóg
|
151,00 m² |
|
Kubatura
|
657,20 m³ |
|
Wysokość
|
8,39 m |
|
Minimalne wymiary działki
|
19,3 x 18,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
120 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 87 000,00 zł | |
| Ogółem - całkowity koszt budowy | 617 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 493 600,00 zł | |
Wizualizacje
Dom w lucernie 19 (GE)

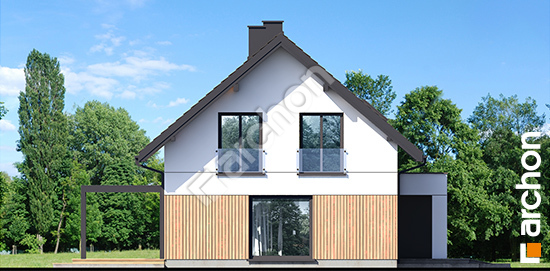

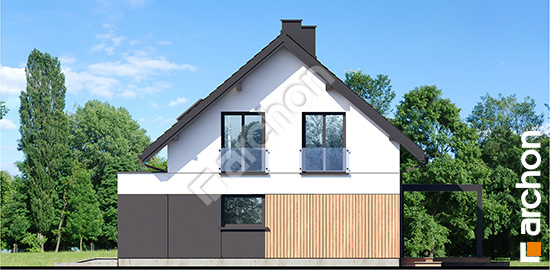

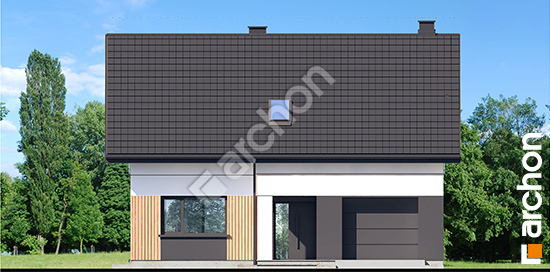

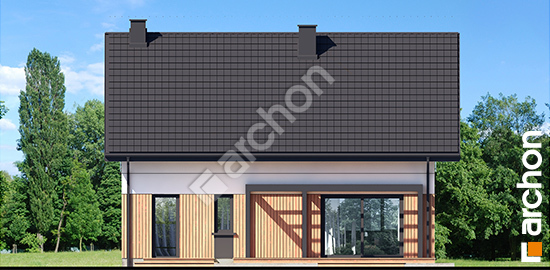

Elewacje
Dom w lucernie 19 (GE)
Wersje projektu
Dom w lucernie 19 (GE)
