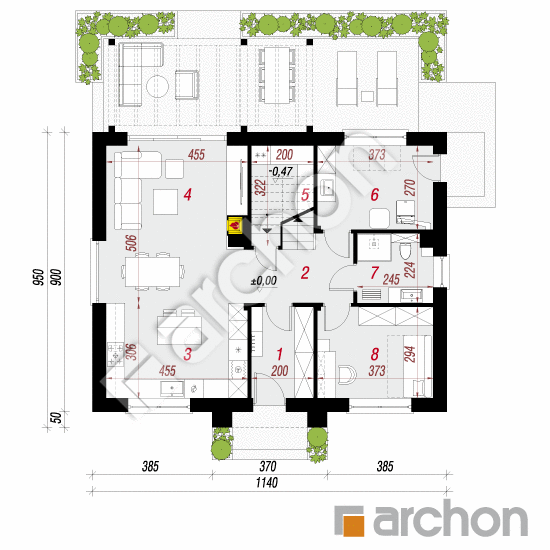

Rzut parteru - Dom w lucernie 22
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
76,84 m² |
79,83 m² |
| 1. |
Wiatrołap |
5,68 |
|
| 2. |
Hol |
6,56 |
|
| 3. |
Kuchnia |
13,68 |
|
| 4. |
Salon + Jadalnia |
22,19 |
|
| 5. |
Spiżarnia |
3,14 |
6,13 |
| 6. |
Kotłownia |
9,80 |
|
| 7. |
Łazienka |
5,10 |
|
| 8. |
Pokój |
10,69 |
|

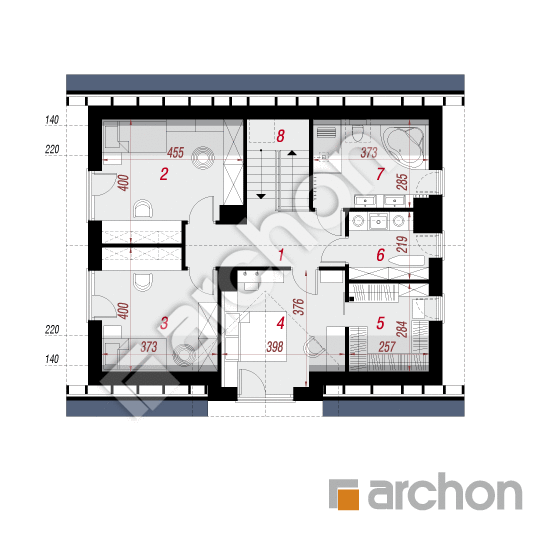

Rzut poddasza - Dom w lucernie 22
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
69,69 m² |
80,03 m² |
| 1. |
Korytarz |
8,42 |
|
| 2. |
Pokój |
13,03 |
16,02 |
| 3. |
Pokój |
11,30 |
13,75 |
| 4. |
Pokój |
12,97 |
13,74 |
| 5. |
Garderoba |
5,37 |
7,05 |
| 6. |
Pralnia |
5,09 |
|
| 7. |
Łazienka |
7,77 |
10,22 |
| 8. |
Schody |
5,74 |
|
Przekrój

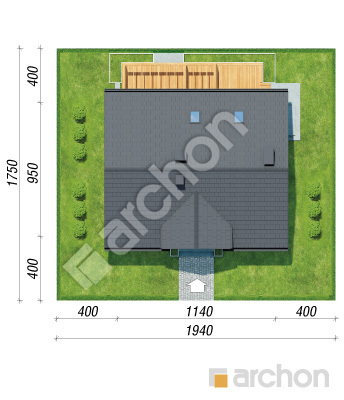

Sytuacja i obrys
Dom w lucernie 22
(136.73 +9.8m²)
Wymiary
|
Powierzchnia domu
|
136,73 m² |
|
Powierzchnia kotłowni
|
9,80 m² |
|
Powierzchnia zabudowy
|
104,88 m² |
|
Powierzchnia podłóg
|
159,86 m² |
|
Kubatura
|
704,78 m³ |
|
Wysokość
|
8,56 m |
|
Minimalne wymiary działki
|
19,4 x 17,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
122 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na pellet + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 252 800,00 zł | |
| Roboty wykończeniowe | 229 100,00 zł | |
| Instalacje wewnętrzne | 63 900,00 zł | |
| Ogółem - całkowity koszt budowy | 596 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 397 900,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 68 000,00 zł | |
| Ogółem - całkowity koszt budowy | 623 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 498 400,00 zł | |
Wizualizacje
Dom w lucernie 22

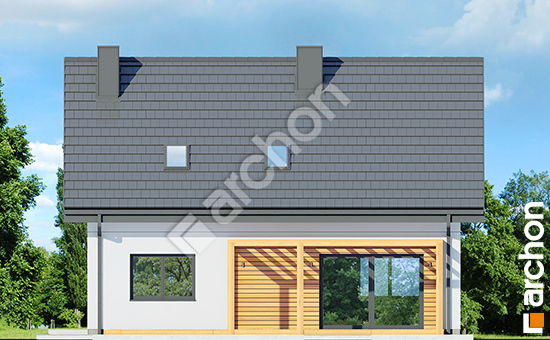

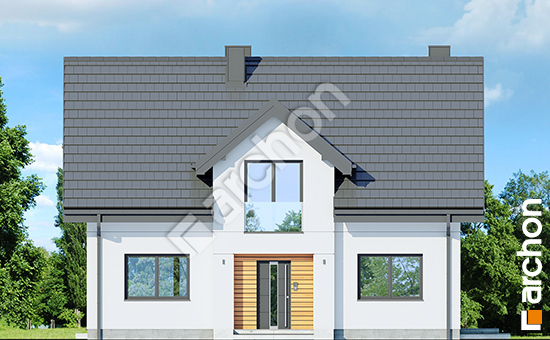

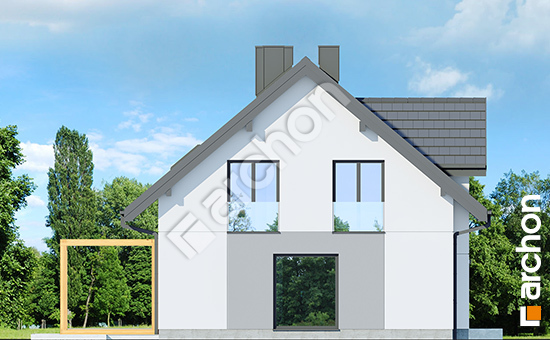

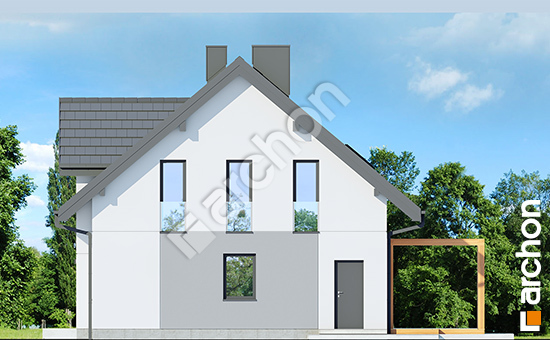

Elewacje
Dom w lucernie 22
Wersje projektu
Dom w lucernie 22
