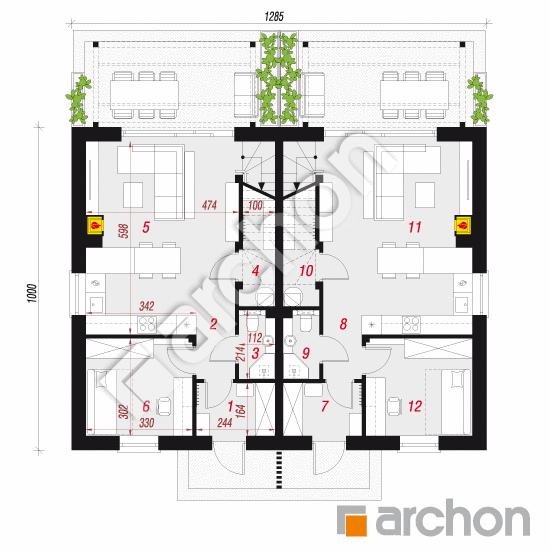

Rzut parteru - Dom w tunbergiach 8 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
93,60 m² |
97,34 m² |
| 1. |
Wiatrołap |
3,84 |
|
| 2. |
Hol |
3,20 |
|
| 3. |
Łazienka |
2,21 |
|
| 4. |
Kotłownia |
1,98 |
3,85 |
| 5. |
Salon z aneksem kuchennym |
25,87 |
|
| 6. |
Pokój |
9,70 |
|
| 7. |
Wiatrołap |
3,84 |
|
| 8. |
Hol |
3,20 |
|
| 9. |
Łazienka |
2,21 |
|
| 10. |
Kotłownia |
1,98 |
3,85 |
| 11. |
Salon z aneksem kuchennym |
25,87 |
|
| 12. |
Pokój |
9,70 |
|

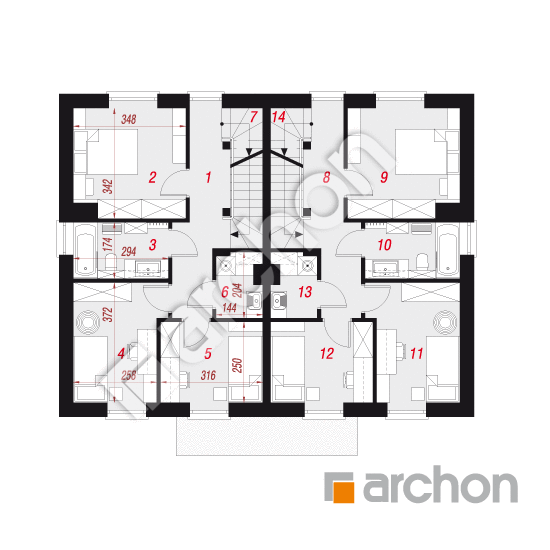

Rzut piętra - Dom w tunbergiach 8 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
96,44 m² |
0,00 m² |
| 1. |
Korytarz |
7,93 |
|
| 2. |
Pokój |
11,25 |
|
| 3. |
Łazienka |
4,93 |
|
| 4. |
Pokój |
9,73 |
|
| 5. |
Pokój |
7,68 |
|
| 6. |
Pralnia |
2,55 |
|
| 7. |
Schody |
4,15 |
|
| 8. |
Korytarz |
7,93 |
|
| 9. |
Pokój |
11,25 |
|
| 10. |
Łazienka |
4,93 |
|
| 11. |
Pokój |
9,73 |
|
| 12. |
Pokój |
7,68 |
|
| 13. |
Pralnia |
2,55 |
|
| 14. |
Schody |
4,15 |
|

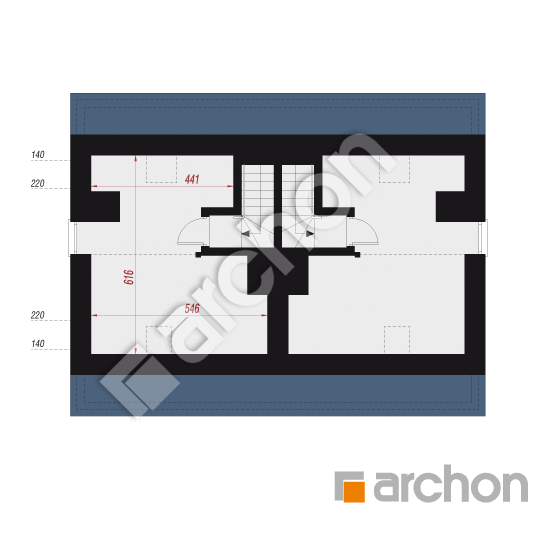

Rzut poddasza - Dom w tunbergiach 8 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH NIEOCIEPLONY |
52,86 m² |
64,16 m² |

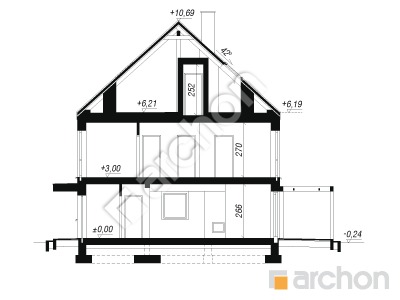

Przekrój

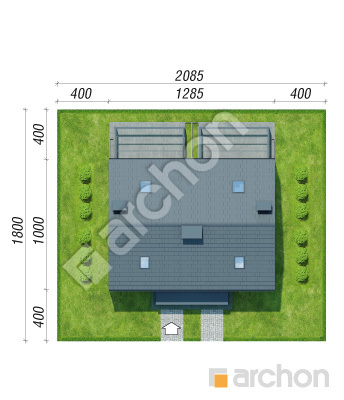

Sytuacja i obrys
Dom w tunbergiach 8 (R2)
(186.08 +3.96m²)
Wymiary
|
Powierzchnia domu
|
186,08 m² |
|
Powierzchnia kotłowni
|
3,96 m² |
|
Powierzchnia zabudowy
|
128,96 m² |
|
Powierzchnia podłóg
|
193,78 m² |
|
Kubatura
|
1 115,22 m³ |
|
Wysokość
|
10,93 m |
|
Minimalne wymiary działki
|
20,85 x 18,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 90 000,00 zł | |
| Ogółem - całkowity koszt budowy | 825 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 660 000,00 zł | |
Wizualizacje
Dom w tunbergiach 8 (R2)

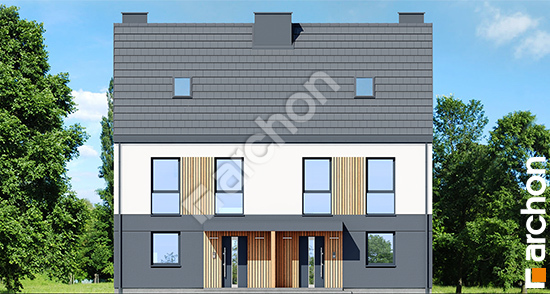

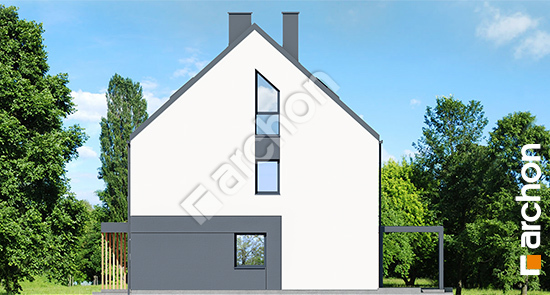

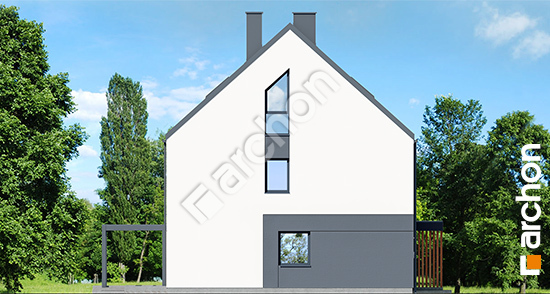

Elewacje
Dom w tunbergiach 8 (R2)
Wersje projektu
Dom w tunbergiach 8 (R2)
