Rzut parteru - Dom w tunbergiach 7 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
41,80 m² |
43,92 m² |
| 1. |
Wiatrołap |
3,49 |
|
| 2. |
Hol |
1,51 |
|
| 3. |
Pokój |
8,03 |
|
| 4. |
Kuchnia |
11,27 |
|
| 5. |
Salon |
13,04 |
|
| 6. |
Kotłownia |
2,06 |
4,18 |
| 7. |
Łazienka |
2,40 |
|
Rzut piętra - Dom w tunbergiach 7 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
43,58 m² |
0,00 m² |
| 1. |
Hol |
8,02 |
|
| 2. |
Pokój |
6,78 |
|
| 3. |
Pokój |
9,50 |
|
| 4. |
Łazienka |
5,17 |
|
| 5. |
Pokój |
9,90 |
|
| 6. |
Schody |
4,21 |
|
Rzut poddasza - Dom w tunbergiach 7 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH NIEOCIEPLONY |
16,82 m² |
40,99 m² |
Przekrój
Sytuacja i obrys
Dom w tunbergiach 7 (B)
(83.32 +2.06m²)
Wymiary
|
Powierzchnia domu
|
83,32 m² |
|
Powierzchnia kotłowni
|
2,06 m² |
|
Powierzchnia zabudowy
|
60,22 m² |
|
Powierzchnia podłóg
|
87,50 m² |
|
Kubatura
|
475,37 m³ |
|
Wysokość
|
9,94 m |
|
Minimalne wymiary działki
|
10,0 x 18,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
241 cm
|
|
dach
|
dwuspadowy, nachylenie 39 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 187 100,00 zł | |
| Roboty wykończeniowe | 157 900,00 zł | |
| Instalacje wewnętrzne | 45 300,00 zł | |
| Ogółem - całkowity koszt budowy | 422 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 290 060,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 47 000,00 zł | |
| Ogółem - całkowity koszt budowy | 437 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 349 600,00 zł | |

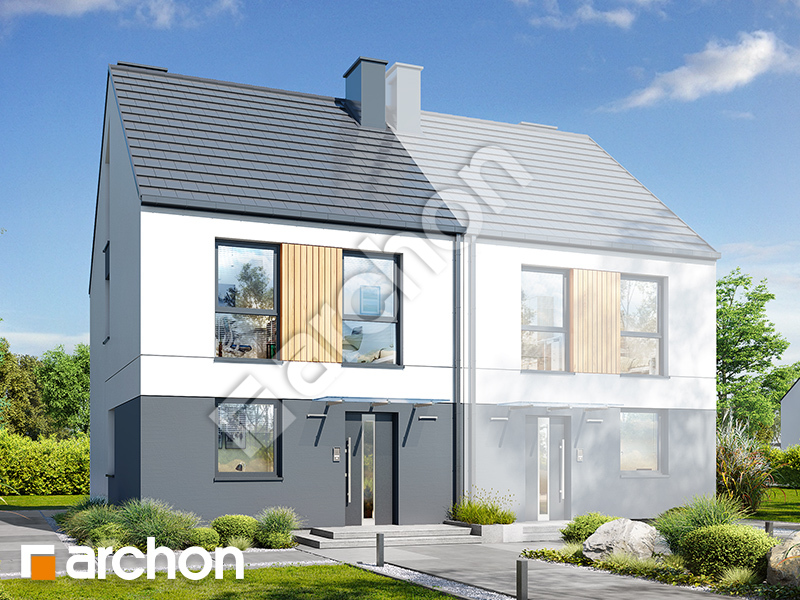

Wizualizacje
Dom w tunbergiach 7 (B)
Elewacje
Dom w tunbergiach 7 (B)
Wersje projektu
Dom w tunbergiach 7 (B)
