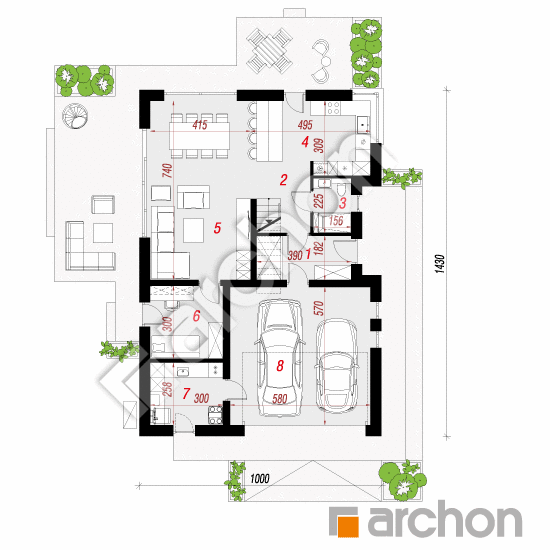

Rzut parteru - Dom w aurorach 19 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
107,21 m² |
108,44 m² |
| 1. |
Wiatrołap |
5,64 |
6,87 |
| 2. |
Hol |
5,48 |
|
| 3. |
Łazienka |
3,36 |
|
| 4. |
Kuchnia |
13,52 |
|
| 5. |
Salon + Jadalnia |
30,33 |
|
| 6. |
Pokój |
8,76 |
|
| 7. |
Kotłownia |
7,52 |
|
| 8. |
Garaż |
32,60 |
|

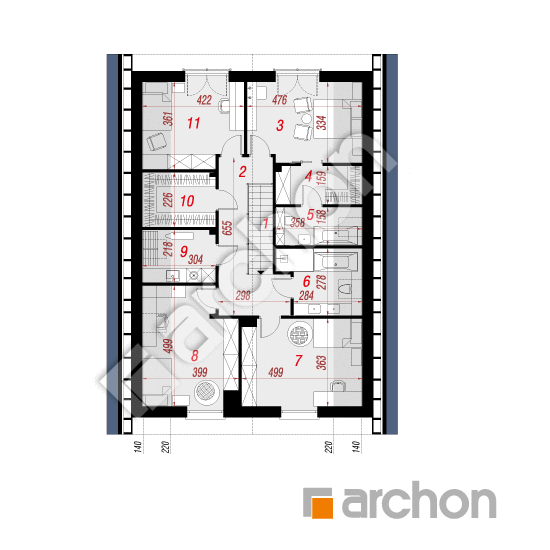

Rzut poddasza - Dom w aurorach 19 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
97,47 m² |
112,63 m² |
| 1. |
Schody |
3,82 |
|
| 2. |
Korytarz |
11,92 |
|
| 3. |
Pokój |
13,20 |
15,15 |
| 4. |
Garderoba |
4,51 |
5,42 |
| 5. |
Łazienka |
4,54 |
5,45 |
| 6. |
Łazienka |
6,73 |
8,35 |
| 7. |
Pokój |
15,44 |
17,57 |
| 8. |
Pokój |
14,85 |
17,79 |
| 9. |
Pralnia |
5,10 |
6,37 |
| 10. |
Garderoba |
5,30 |
6,61 |
| 11. |
Pokój |
12,06 |
14,18 |
Przekrój

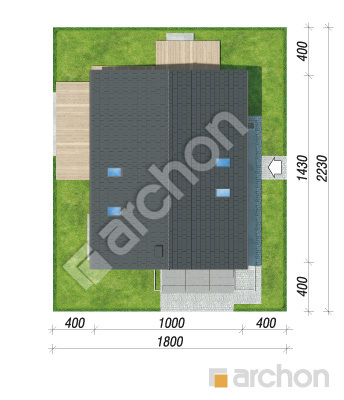

Sytuacja i obrys
Dom w aurorach 19 (G2E) OZE
(164.56 +7.52 +32.6m²)
Wymiary
|
Powierzchnia domu
|
164,56 m² |
|
Powierzchnia kotłowni
|
7,52 m² |
|
Powierzchnia garażu
|
32,60 m² |
|
Powierzchnia zabudowy
|
143,49 m² |
|
Powierzchnia podłóg
|
221,07 m² |
|
Kubatura
|
957,05 m³ |
|
Wysokość
|
8,44 m |
|
Minimalne wymiary działki
|
18,0 x 22,3 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
137 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 268 000,00 zł | |
| Roboty wykończeniowe | 283 200,00 zł | |
| Instalacje wewnętrzne | 117 500,00 zł | |
| Ogółem - całkowity koszt budowy | 736 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 497 540,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 102 000,00 zł | |
| Ogółem - całkowity koszt budowy | 649 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 519 200,00 zł | |

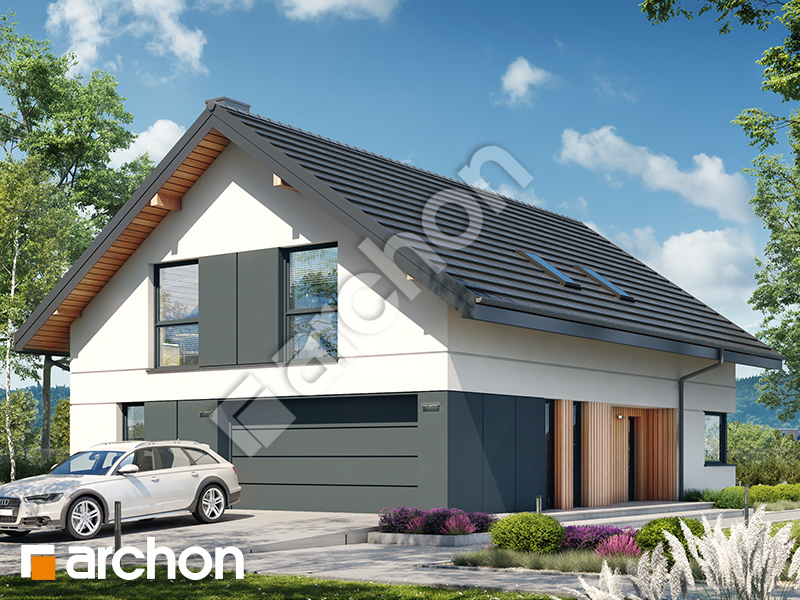

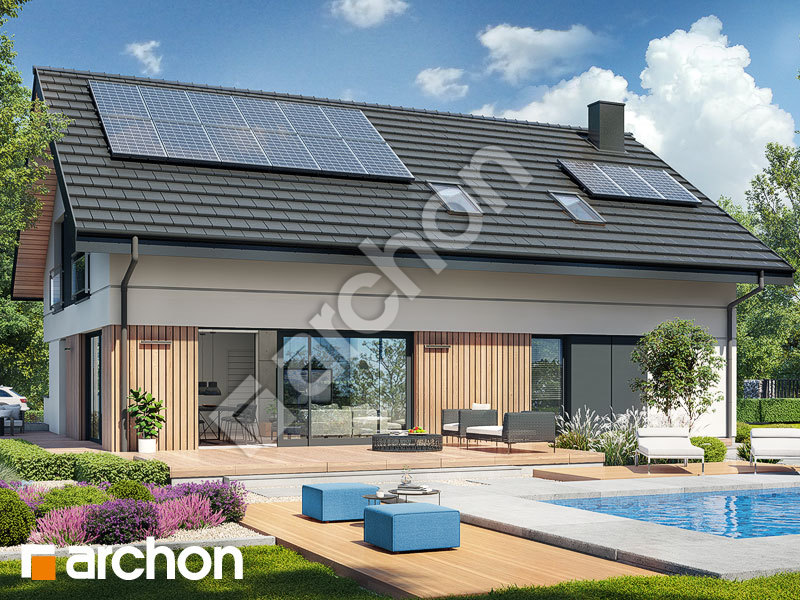

Wizualizacje
Dom w aurorach 19 (G2E) OZE

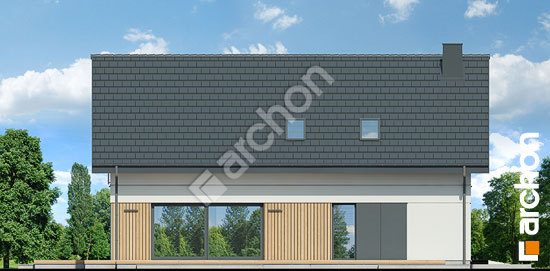

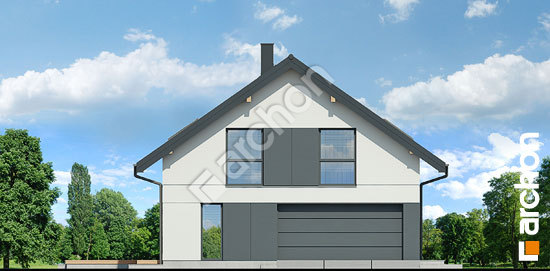

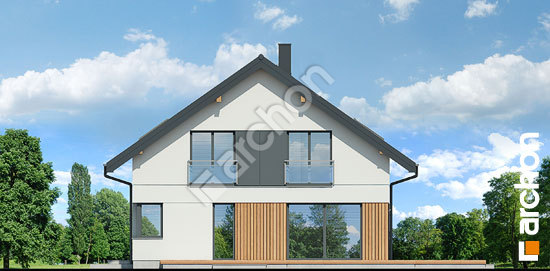

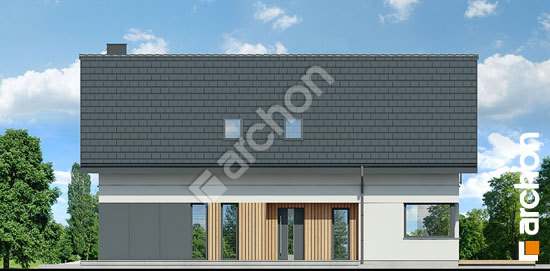

Elewacje
Dom w aurorach 19 (G2E) OZE
Wersje projektu
Dom w aurorach 19 (G2E) OZE
