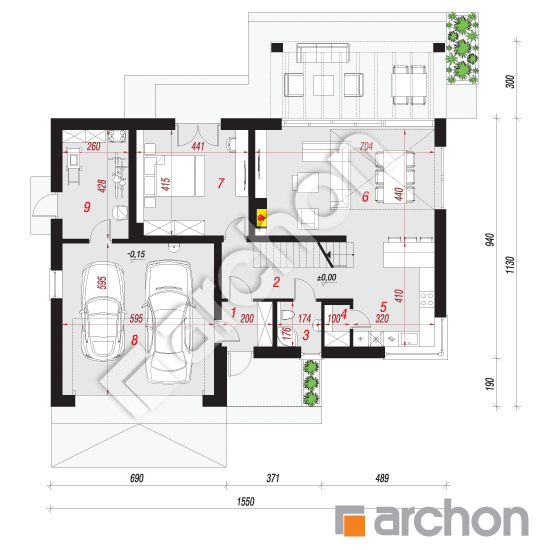

Rzut parteru - Dom w aurorach 17 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
122,19 m² |
124,76 m² |
| 1. |
Wiatrołap |
3,38 |
|
| 2. |
Hol |
10,98 |
13,55 |
| 3. |
Łazienka |
2,92 |
|
| 4. |
Spiżarnia |
1,52 |
|
| 5. |
Kuchnia |
10,30 |
|
| 6. |
Salon + Jadalnia |
29,51 |
|
| 7. |
Pokój |
17,82 |
|
| 8. |
Garaż |
34,93 |
|
| 9. |
Kotłownia |
10,83 |
|

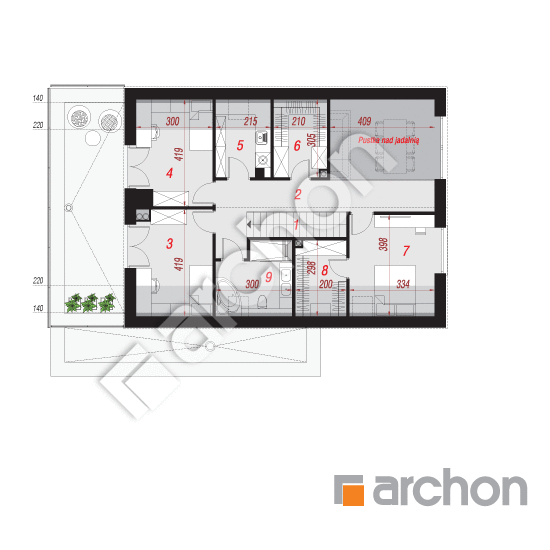

Rzut poddasza - Dom w aurorach 17 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
67,24 m² |
78,96 m² |
| 1. |
Schody |
4,10 |
|
| 2. |
Korytarz |
12,48 |
|
| 3. |
Pokój |
10,09 |
11,99 |
| 4. |
Pokój |
9,94 |
11,84 |
| 5. |
Pralnia |
4,85 |
6,20 |
| 6. |
Garderoba |
4,78 |
6,10 |
| 7. |
Pokój |
10,89 |
13,00 |
| 8. |
Garderoba |
4,41 |
5,66 |
| 9. |
Łazienka |
5,70 |
7,59 |
Przekrój

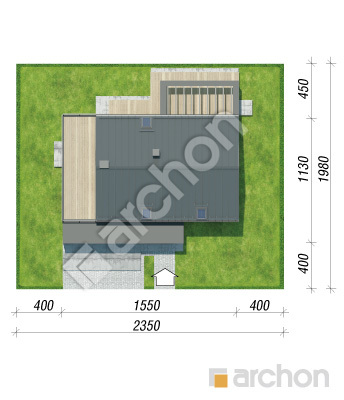

Sytuacja i obrys
Dom w aurorach 17 (G2E)
(143.67 +10.83 +34.93m²)
Wymiary
|
Powierzchnia domu
|
143,67 m² |
|
Powierzchnia kotłowni
|
10,83 m² |
|
Powierzchnia garażu
|
34,93 m² |
|
Powierzchnia zabudowy
|
159,35 m² |
|
Powierzchnia podłóg
|
203,72 m² |
|
Kubatura
|
977,59 m³ |
|
Wysokość
|
8,48 m |
|
Minimalne wymiary działki
|
23,5 x 19,8 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 37 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 329 600,00 zł | |
| Roboty wykończeniowe | 311 600,00 zł | |
| Instalacje wewnętrzne | 114 800,00 zł | |
| Ogółem - całkowity koszt budowy | 832 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 550 060,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 89 000,00 zł | |
| Ogółem - całkowity koszt budowy | 583 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 466 880,00 zł | |

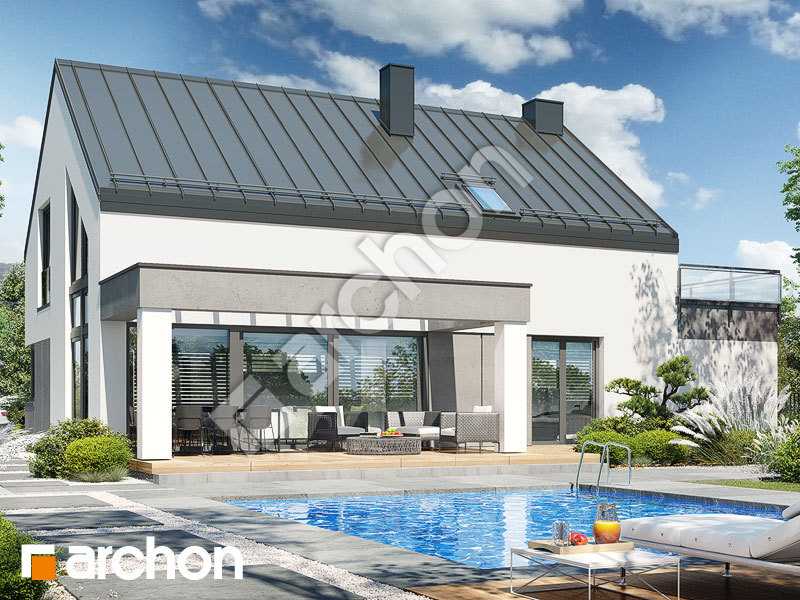

Wizualizacje
Dom w aurorach 17 (G2E)

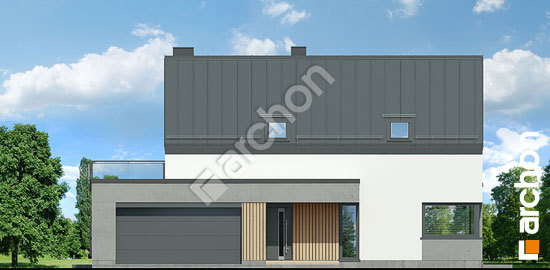

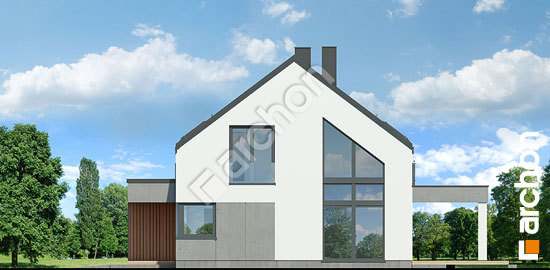

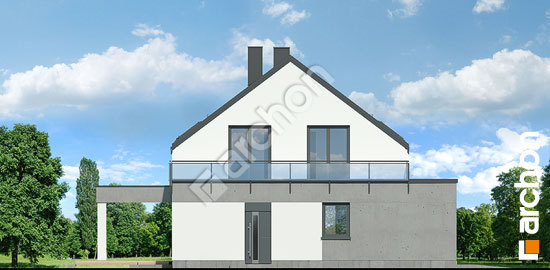

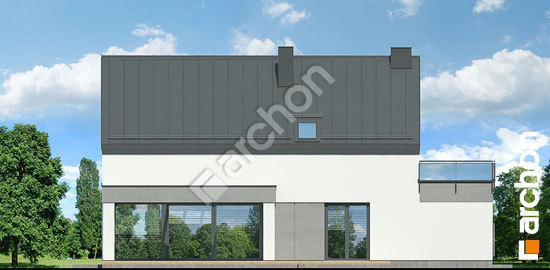

Elewacje
Dom w aurorach 17 (G2E)
Wersje projektu
Dom w aurorach 17 (G2E)
