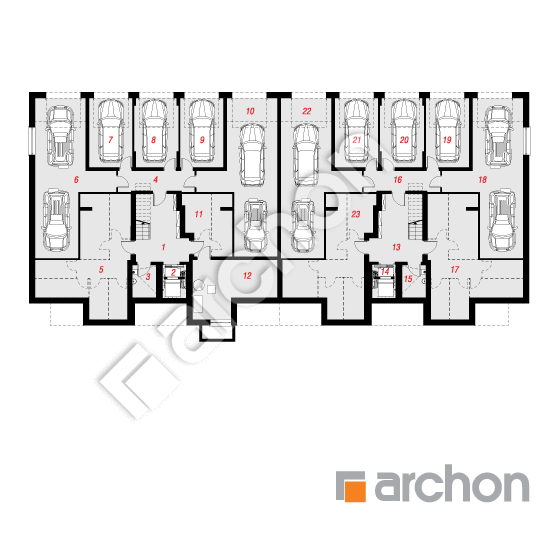

Rzut piwnic - Dom przy plantach 12 (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
472,52 m² |
477,50 m² |
| 1. |
Klatka schodowa |
13,43 |
15,83 |
| 2. |
Szyb windowy |
4,00 |
|
| 3. |
Pom. gospodarcze |
3,90 |
|
| 4. |
Przedsionek |
7,89 |
7,98 |
| 5. |
Pom. gospodarcze |
39,55 |
|
| 6. |
Garaż |
43,01 |
|
| 7. |
Garaż |
15,55 |
|
| 8. |
Garaż |
15,50 |
|
| 9. |
Garaż |
15,55 |
|
| 10. |
Garaż |
42,64 |
|
| 11. |
Pom. gospodarcze |
14,18 |
|
| 12. |
Pom. techniczne |
20,91 |
|
| 13. |
Klatka schodowa |
13,43 |
15,83 |
| 14. |
Szyb windowy |
4,00 |
|
| 15. |
Pom. gospodarcze |
3,90 |
|
| 16. |
Przedsionek |
7,89 |
7,98 |
| 17. |
Pom. gospodarcze |
39,55 |
|
| 18. |
Garaż |
43,01 |
|
| 19. |
Garaż |
15,55 |
|
| 20. |
Garaż |
15,50 |
|
| 21. |
Garaż |
15,55 |
|
| 22. |
Garaż |
43,01 |
|
| 23. |
Pom. gospodarcze |
35,02 |
|

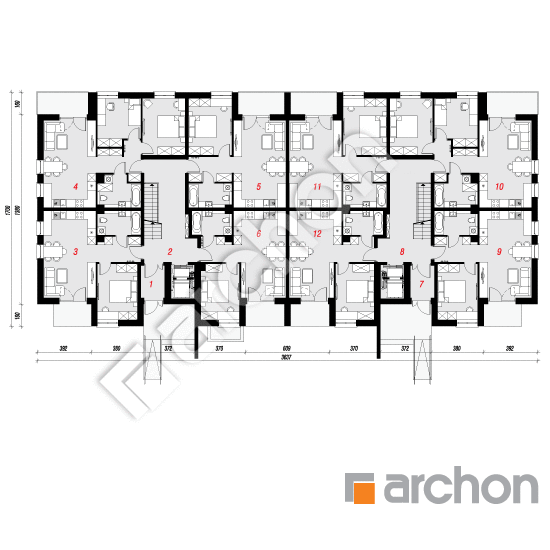

Rzut parteru - Dom przy plantach 12 (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
444,14 m² |
0,00 m² |
| 1. |
Wiatrołap |
3,90 |
|
| 2. |
Klatka schodowa |
23,75 |
|
| 3. |
Mieszkanie |
46,03 |
|
| 4. |
Mieszkanie |
59,10 |
|
| 5. |
Mieszkanie |
47,23 |
|
| 6. |
Mieszkanie |
41,97 |
|
| 7. |
Wiatrołap |
3,90 |
|
| 8. |
Klatka schodowa |
23,75 |
|
| 9. |
Mieszkanie |
46,03 |
|
| 10. |
Mieszkanie |
59,10 |
|
| 11. |
Mieszkanie |
47,23 |
|
| 12. |
Mieszkanie |
42,15 |
|

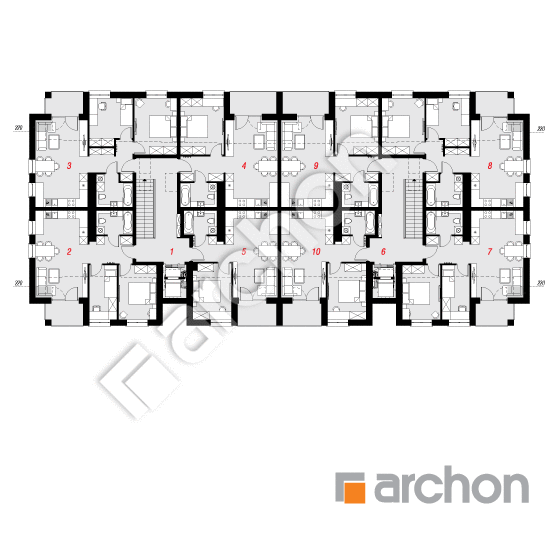

Rzut piętra - Dom przy plantach 12 (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
445,00 m² |
0,00 m² |
| 1. |
Klatka schodowa |
23,90 |
|
| 2. |
Mieszkanie |
52,46 |
|
| 3. |
Mieszkanie |
58,35 |
|
| 4. |
Mieszkanie |
46,48 |
|
| 5. |
Mieszkanie |
41,22 |
|
| 6. |
Klatka schodowa |
23,90 |
|
| 7. |
Mieszkanie |
52,46 |
|
| 8. |
Mieszkanie |
58,35 |
|
| 9. |
Mieszkanie |
46,48 |
|
| 10. |
Mieszkanie |
41,40 |
|

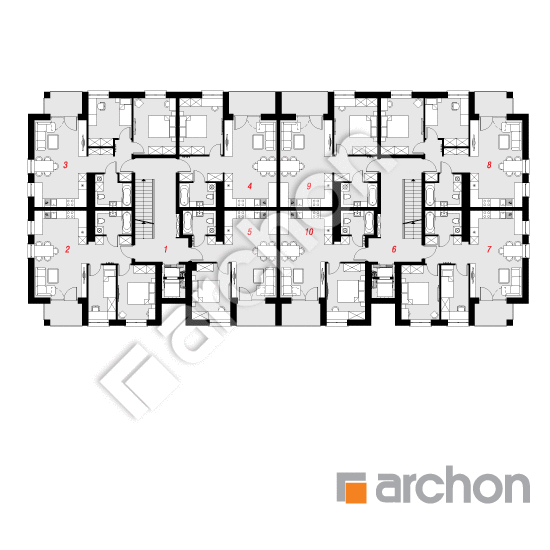

Rzut poddasza - Dom przy plantach 12 (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
443,20 m² |
445,00 m² |
| 1. |
Klatka schodowa |
23,90 |
|
| 2. |
Mieszkanie |
52,01 |
52,46 |
| 3. |
Mieszkanie |
57,90 |
58,35 |
| 4. |
Mieszkanie |
46,48 |
|
| 5. |
Mieszkanie |
41,22 |
|
| 6. |
Klatka schodowa |
23,90 |
|
| 7. |
Mieszkanie |
52,01 |
52,46 |
| 8. |
Mieszkanie |
57,90 |
58,35 |
| 9. |
Mieszkanie |
46,48 |
|
| 10. |
Mieszkanie |
41,40 |
|
Przekrój

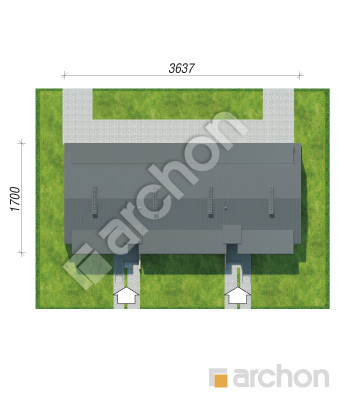

Sytuacja i obrys
Dom przy plantach 12 (P)
(2249.86m²)
Wymiary
|
Powierzchnia netto
|
2 249,86 m² |
|
Powierzchnia zabudowy
|
591,59 m² |
|
Powierzchnia podłóg
|
2 256,64 m² |
|
Kubatura
|
9 558,97 m³ |
|
Wysokość
|
15,91 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
163 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha
|
|
kocioł
|
przyłączenie do sieci ciepłowniczej
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 2 982 500,00 zł | |
| Roboty wykończeniowe | 2 435 500,00 zł | |
| Instalacje wewnętrzne | 940 500,00 zł | |
| Ogółem - całkowity koszt budowy | 6 818 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 4 887 220,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 554 000,00 zł | |
| Ogółem - całkowity koszt budowy | 4 511 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 3 608 960,00 zł | |

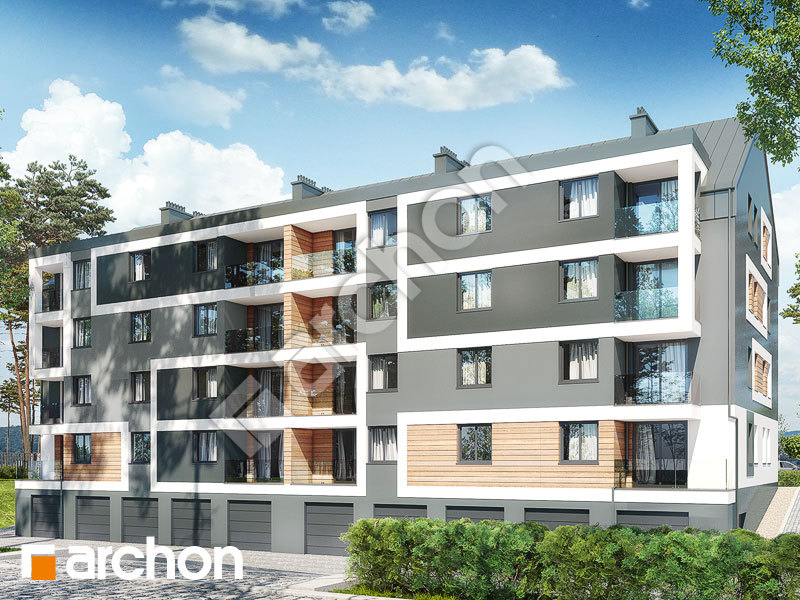

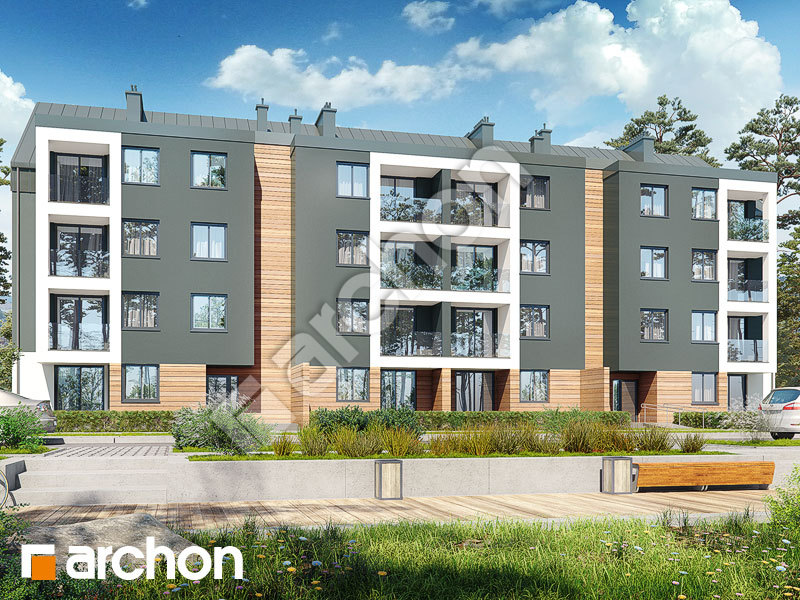

Wizualizacje
Dom przy plantach 12 (P)

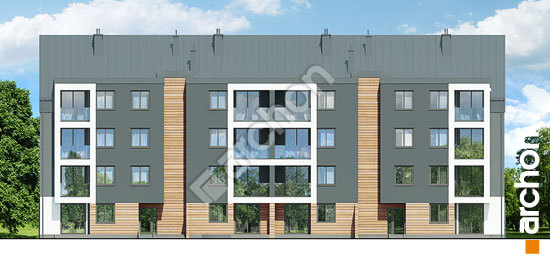

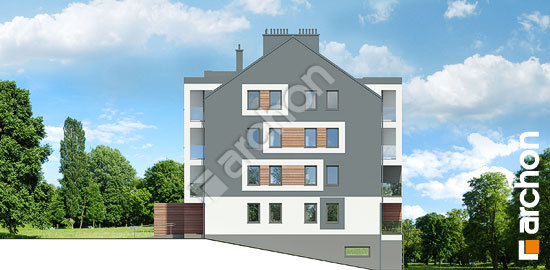

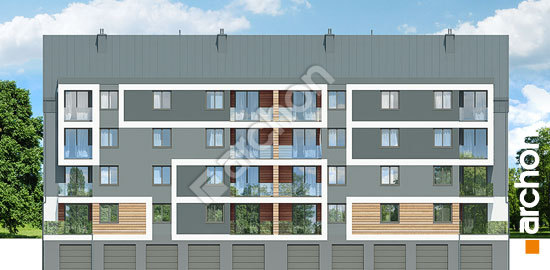

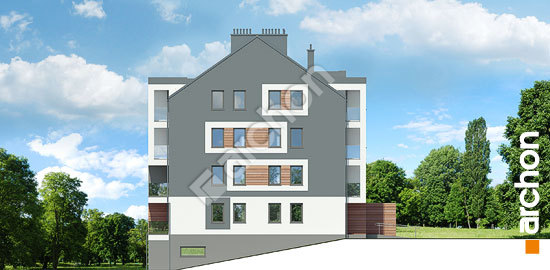

Elewacje
Dom przy plantach 12 (P)
Wersje projektu
Dom przy plantach 12 (P)
