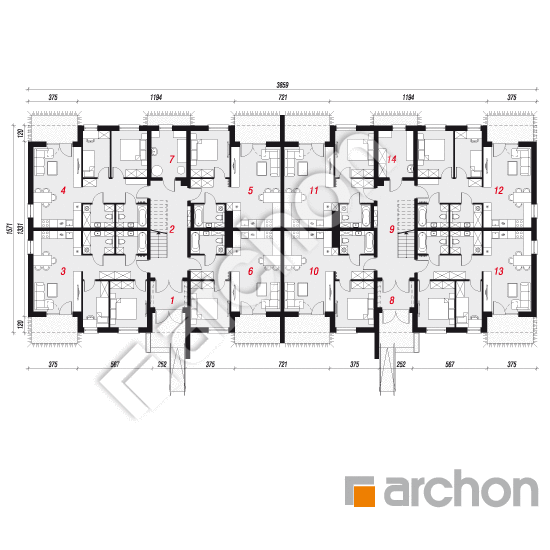

Rzut parteru - Dom przy plantach 10
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
451,38 m² |
458,13 m² |
| 1. |
Wiatrołap |
5,48 |
|
| 2. |
Klatka schodowa |
16,71 |
20,08 |
| 3. |
Mieszkanie |
54,89 |
|
| 4. |
Mieszkanie |
54,90 |
|
| 5. |
Mieszkanie |
42,08 |
|
| 6. |
Mieszkanie |
42,51 |
|
| 7. |
Pom. techniczne |
9,12 |
|
| 8. |
Wiatrołap |
5,48 |
|
| 9. |
Klatka schodowa |
16,71 |
20,09 |
| 10. |
Mieszkanie |
42,51 |
|
| 11. |
Mieszkanie |
42,08 |
|
| 12. |
Mieszkanie |
54,90 |
|
| 13. |
Mieszkanie |
54,89 |
|
| 14. |
Pom. gospodarcze |
9,12 |
|

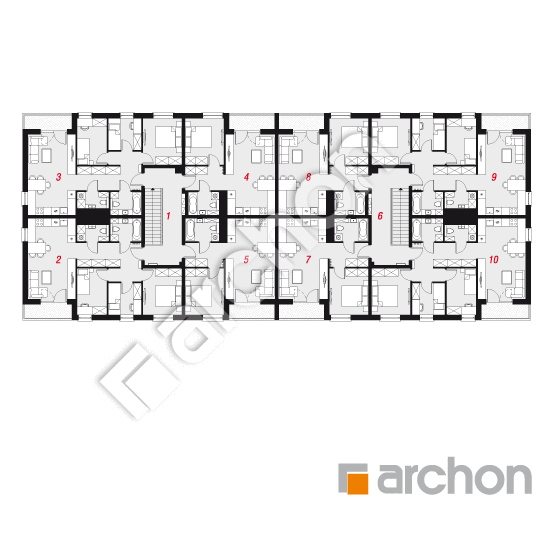

Rzut piętra - Dom przy plantach 10
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
466,44 m² |
0,00 m² |
| 1. |
Klatka schodowa |
20,53 |
|
| 2. |
Mieszkanie |
64,05 |
|
| 3. |
Mieszkanie |
64,05 |
|
| 4. |
Mieszkanie |
42,08 |
|
| 5. |
Mieszkanie |
42,51 |
|
| 6. |
Klatka schodowa |
20,53 |
|
| 7. |
Mieszkanie |
42,51 |
|
| 8. |
Mieszkanie |
42,08 |
|
| 9. |
Mieszkanie |
64,05 |
|
| 10. |
Mieszkanie |
64,05 |
|
Rzut poddasza - Dom przy plantach 10
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO 2 |
463,84 m² |
0,00 m² |
| 1. |
Klatka schodowa |
20,53 |
|
| 2. |
Mieszkanie |
63,70 |
|
| 3. |
Mieszkanie |
63,70 |
|
| 4. |
Mieszkanie |
41,78 |
|
| 5. |
Mieszkanie |
42,21 |
|
| 6. |
Klatka schodowa |
20,53 |
|
| 7. |
Mieszkanie |
42,21 |
|
| 8. |
Mieszkanie |
41,78 |
|
| 9. |
Mieszkanie |
63,70 |
|
| 10. |
Mieszkanie |
63,70 |
|
Przekrój

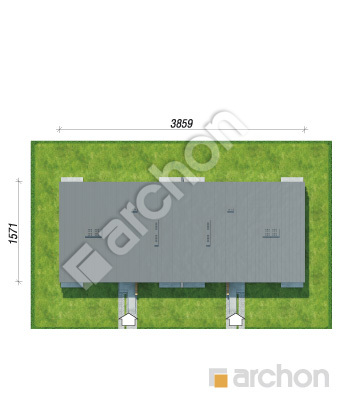

Sytuacja i obrys
Dom przy plantach 10
(1381.66m²)
Wymiary
|
Powierzchnia netto
|
1 381,66 m² |
|
Powierzchnia zabudowy
|
572,08 m² |
|
Powierzchnia podłóg
|
1 383,04 m² |
|
Kubatura
|
5 568,06 m³ |
|
Wysokość
|
9,60 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 15 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
płaski, papa termozgrzewalna
|
|
kocioł
|
przyłączenie do sieci ciepłowniczej
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 1 595 500,00 zł | |
| Roboty wykończeniowe | 1 584 700,00 zł | |
| Instalacje wewnętrzne | 425 600,00 zł | |
| Ogółem - całkowity koszt budowy | 3 972 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 2 700 320,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 288 700,00 zł | |
| Ogółem - całkowity koszt budowy | 2 351 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 1 880 960,00 zł | |
Wizualizacje
Dom przy plantach 10

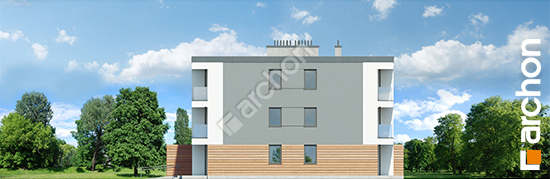

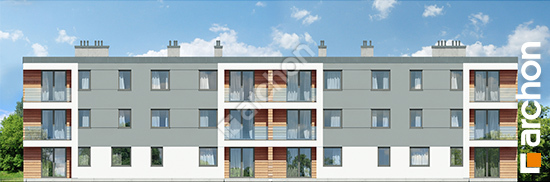

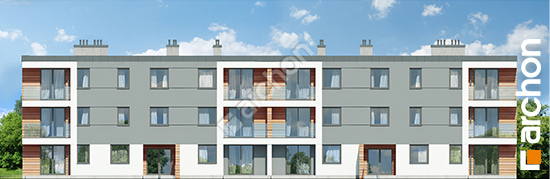

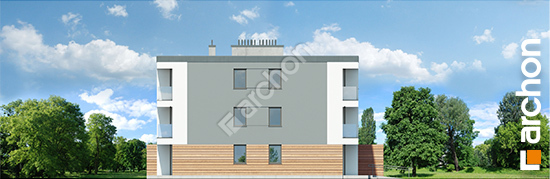

Elewacje
Dom przy plantach 10
Wersje projektu
Dom przy plantach 10
