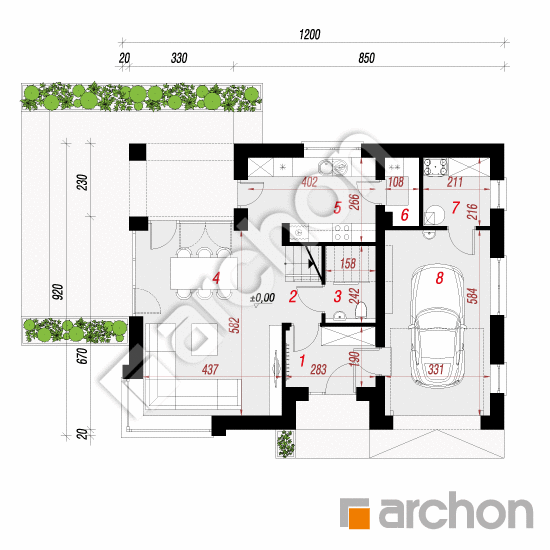

Rzut parteru - Dom w zdrojówkach (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
69,69 m² |
72,25 m² |
| 1. |
Wiatrołap |
5,16 |
|
| 2. |
Hol |
1,89 |
2,98 |
| 3. |
Toaleta |
2,26 |
3,67 |
| 4. |
Salon + Jadalnia |
25,32 |
|
| 5. |
Kuchnia |
9,64 |
|
| 6. |
Spiżarnia |
2,12 |
|
| 7. |
Kotłownia |
4,39 |
|
| 8. |
Garaż |
18,91 |
18,97 |
Rzut poddasza - Dom w zdrojówkach (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
64,41 m² |
80,93 m² |
| 1. |
Hol i schody |
12,02 |
|
| 2. |
Łazienka |
7,76 |
9,39 |
| 3. |
Pokój |
10,36 |
12,05 |
| 4. |
Pralnia |
4,16 |
6,00 |
| 5. |
Garderoba |
3,17 |
4,62 |
| 6. |
Pokój |
11,18 |
14,42 |
| 7. |
Pokój |
9,67 |
12,90 |
| 8. |
Pokój |
6,09 |
9,53 |
Przekrój
Sytuacja i obrys
Dom w zdrojówkach (E)
(110.8 +4.39 +18.91m²)
Wymiary
|
Powierzchnia domu
|
110,80 m² |
|
Powierzchnia kotłowni
|
4,39 m² |
|
Powierzchnia garażu
|
18,91 m² |
|
Powierzchnia zabudowy
|
107,68 m² |
|
Powierzchnia podłóg
|
153,18 m² |
|
Kubatura
|
682,92 m³ |
|
Wysokość
|
8,31 m |
|
Minimalne wymiary działki
|
20,0 x 17,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
99 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 214 300,00 zł | |
| Roboty wykończeniowe | 208 600,00 zł | |
| Instalacje wewnętrzne | 76 500,00 zł | |
| Ogółem - całkowity koszt budowy | 554 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 395 980,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 62 600,00 zł | |
| Ogółem - całkowity koszt budowy | 410 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 328 240,00 zł | |
Wizualizacje
Dom w zdrojówkach (E)
Elewacje
Dom w zdrojówkach (E)
Wersje projektu
Dom w zdrojówkach (E)
