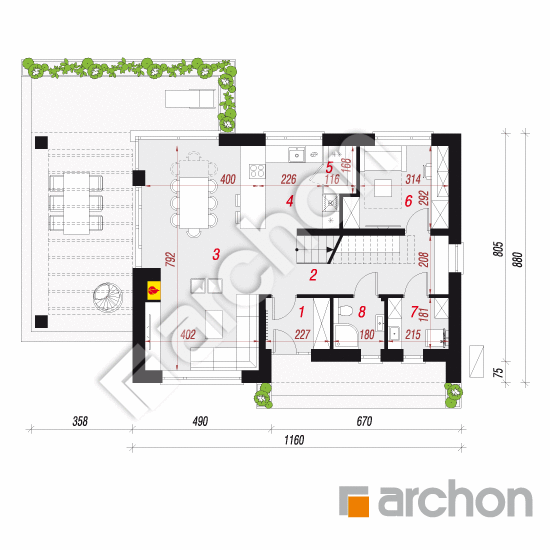

Rzut parteru - Dom w zdrojówkach 16 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
71,85 m² |
74,26 m² |
| 1. |
Wiatrołap |
3,95 |
|
| 2. |
Korytarz |
10,82 |
13,23 |
| 3. |
Salon + Jadalnia |
31,13 |
|
| 4. |
Kuchnia |
7,60 |
|
| 5. |
Spiżarnia |
1,94 |
|
| 6. |
Pokój |
9,58 |
|
| 7. |
Kotłownia |
3,73 |
|
| 8. |
Łazienka |
3,10 |
|
Rzut poddasza - Dom w zdrojówkach 16 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
66,98 m² |
78,80 m² |
| 1. |
Schody |
4,08 |
|
| 2. |
Korytarz |
10,28 |
|
| 3. |
Pokój |
11,74 |
14,03 |
| 4. |
Pokój |
14,21 |
16,50 |
| 5. |
Garderoba |
5,02 |
6,24 |
| 6. |
Pokój |
10,33 |
12,78 |
| 7. |
Pralnia |
3,85 |
5,06 |
| 8. |
Łazienka |
4,80 |
6,31 |
| 9. |
Garderoba |
2,67 |
3,52 |
Przekrój
Sytuacja i obrys
Dom w zdrojówkach 16 (E) OZE
(135.1 +3.73m²)
Wymiary
|
Powierzchnia domu
|
135,10 m² |
|
Powierzchnia kotłowni
|
3,73 m² |
|
Powierzchnia zabudowy
|
102,49 m² |
|
Powierzchnia podłóg
|
153,06 m² |
|
Kubatura
|
692,85 m³ |
|
Wysokość
|
8,63 m |
|
Minimalne wymiary działki
|
20,68 x 16,8 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 211 500,00 zł | |
| Roboty wykończeniowe | 224 100,00 zł | |
| Instalacje wewnętrzne | 100 400,00 zł | |
| Ogółem - całkowity koszt budowy | 578 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 399 060,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 97 000,00 zł | |
| Ogółem - całkowity koszt budowy | 559 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 447 200,00 zł | |
Wizualizacje
Dom w zdrojówkach 16 (E) OZE
Elewacje
Dom w zdrojówkach 16 (E) OZE
Wersje projektu
Dom w zdrojówkach 16 (E) OZE
