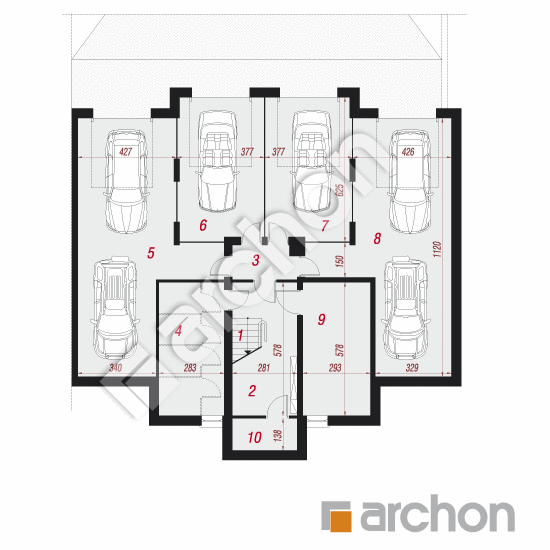

Rzut piwnic - Dom przy plantach 2 (PBA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
195,92 m² |
198,97 m² |
| 1. |
Schody |
5,20 |
|
| 2. |
Korytarz |
12,41 |
15,46 |
| 3. |
Korytarz |
3,89 |
|
| 4. |
Piwnice |
16,07 |
|
| 5. |
Garaż |
46,66 |
|
| 6. |
Garaż |
22,76 |
|
| 7. |
Garaż |
22,76 |
|
| 8. |
Garaż |
45,87 |
|
| 9. |
Pom. techniczne |
16,59 |
|
| 10. |
Pom. techniczne |
3,71 |
|

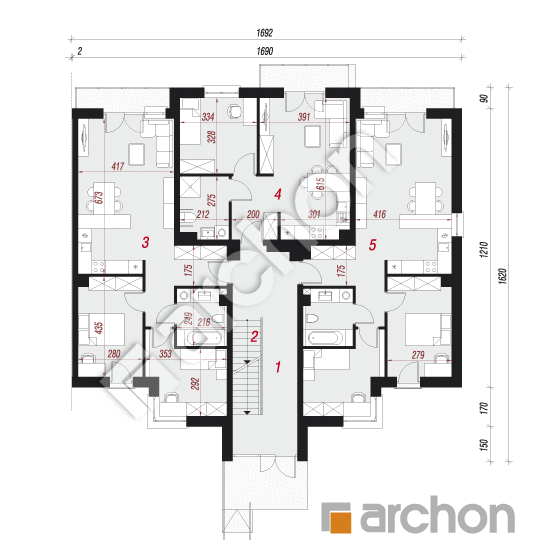

Rzut parteru - Dom przy plantach 2 (PBA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
193,07 m² |
0,00 m² |
| 1. |
Korytarz |
18,44 |
|
| 2. |
Schody |
10,59 |
|
| 3. |
Mieszkanie |
60,86 |
|
| 4. |
Mieszkanie |
42,53 |
|
| 5. |
Mieszkanie |
60,65 |
|

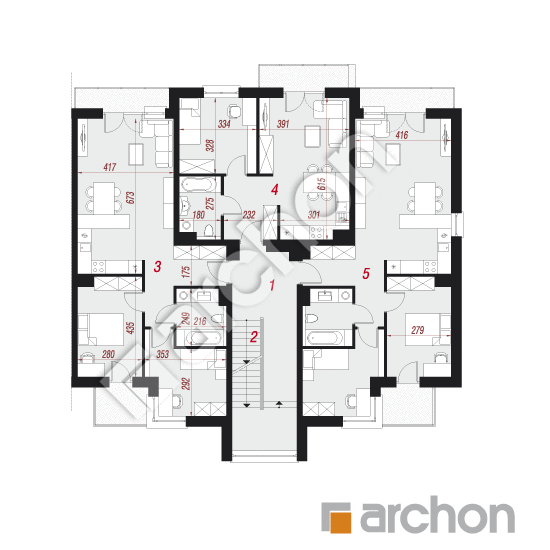

Rzut piętra - Dom przy plantach 2 (PBA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
187,39 m² |
0,00 m² |
| 1. |
Korytarz |
13,40 |
|
| 2. |
Schody |
10,33 |
|
| 3. |
Mieszkanie |
60,80 |
|
| 4. |
Mieszkanie |
42,39 |
|
| 5. |
Mieszkanie |
60,47 |
|
Rzut poddasza - Dom przy plantach 2 (PBA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
176,60 m² |
176,65 m² |
| 1. |
Korytarz |
13,35 |
|
| 2. |
Mieszkanie |
60,66 |
60,68 |
| 3. |
Mieszkanie |
42,27 |
42,27 |
| 4. |
Mieszkanie |
60,32 |
60,35 |
Przekrój

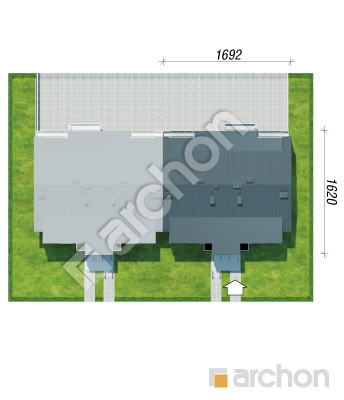

Sytuacja i obrys
Dom przy plantach 2 (PBA)
(557.08 +195.92m²)
Wymiary
|
Powierzchnia netto
|
752,98 m² |
|
Powierzchnia zabudowy
|
235,94 m² |
|
Powierzchnia podłóg
|
756,08 m² |
|
Kubatura
|
3 232,73 m³ |
|
Wysokość
|
12,07 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
217 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
przyłączenie do sieci ciepłowniczej
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 1 028 100,00 zł | |
| Roboty wykończeniowe | 824 600,00 zł | |
| Instalacje wewnętrzne | 245 600,00 zł | |
| Ogółem - całkowity koszt budowy | 2 292 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 1 587 320,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 180 300,00 zł | |
| Ogółem - całkowity koszt budowy | 1 468 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 1 174 720,00 zł | |
Wizualizacje
Dom przy plantach 2 (PBA)

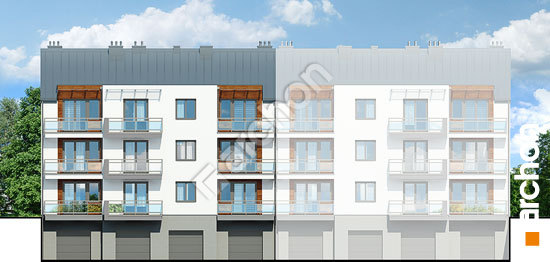

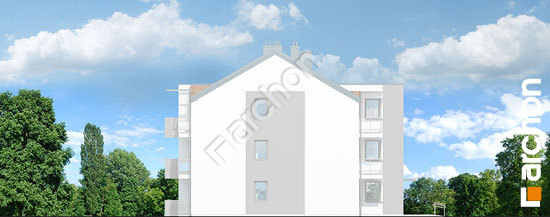

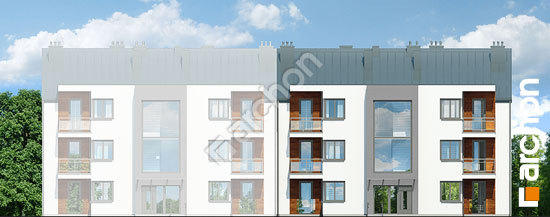

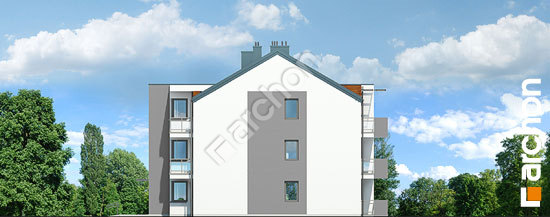

Elewacje
Dom przy plantach 2 (PBA)
Stylizacje
Dom przy plantach 2 (PBA)
Wersje projektu
Dom przy plantach 2 (PBA)
