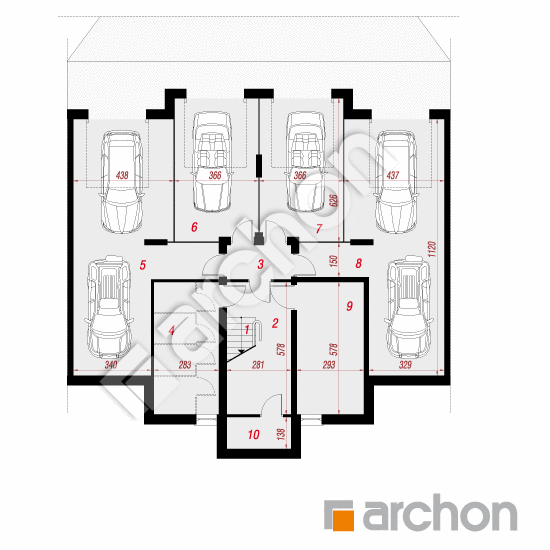

Rzut piwnic - Dom przy plantach 2 (PS)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
196,10 m² |
199,15 m² |
| 1. |
Schody |
5,20 |
|
| 2. |
Korytarz |
12,41 |
15,46 |
| 3. |
Korytarz |
4,04 |
|
| 4. |
Piwnice |
16,01 |
|
| 5. |
Garaż |
47,24 |
|
| 6. |
Garaż |
22,27 |
|
| 7. |
Garaż |
22,27 |
|
| 8. |
Garaż |
46,36 |
|
| 9. |
Pom. techniczne |
16,59 |
|
| 10. |
Pom. techniczne |
3,71 |
|

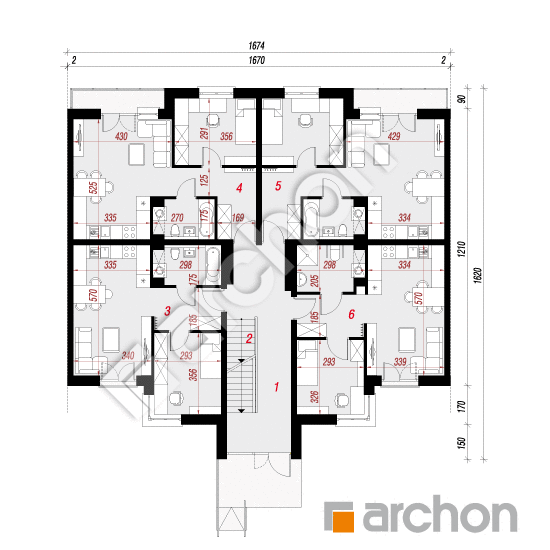

Rzut parteru - Dom przy plantach 2 (PS)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
191,61 m² |
0,00 m² |
| 1. |
Korytarz |
18,37 |
|
| 2. |
Schody |
10,25 |
|
| 3. |
Mieszkanie |
39,23 |
|
| 4. |
Mieszkanie |
42,28 |
|
| 5. |
Mieszkanie |
42,28 |
|
| 6. |
Mieszkanie |
39,20 |
|
Rzut piętra - Dom przy plantach 2 (PS)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
185,37 m² |
0,00 m² |
| 1. |
Korytarz |
13,05 |
|
| 2. |
Schody |
10,28 |
|
| 3. |
Mieszkanie |
38,98 |
|
| 4. |
Mieszkanie |
42,04 |
|
| 5. |
Mieszkanie |
42,04 |
|
| 6. |
Mieszkanie |
38,98 |
|

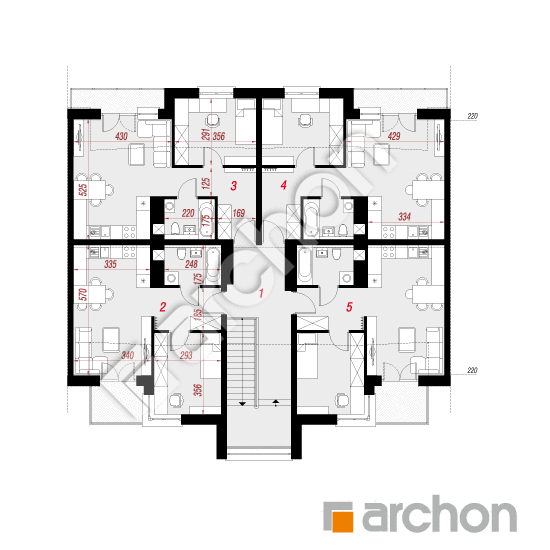

Rzut poddasza - Dom przy plantach 2 (PS)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
174,48 m² |
174,52 m² |
| 1. |
Korytarz |
13,00 |
|
| 2. |
Mieszkanie |
38,84 |
38,85 |
| 3. |
Mieszkanie |
41,90 |
41,91 |
| 4. |
Mieszkanie |
41,90 |
41,91 |
| 5. |
Mieszkanie |
38,84 |
38,85 |
Przekrój

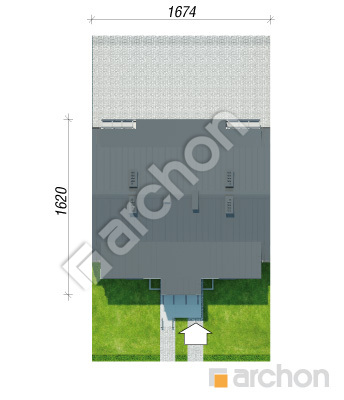

Sytuacja i obrys
Dom przy plantach 2 (PS)
(551.48m²)
Wymiary
|
Powierzchnia netto
|
747,56 m² |
|
Powierzchnia zabudowy
|
233,51 m² |
|
Powierzchnia podłóg
|
750,65 m² |
|
Kubatura
|
3 185,20 m³ |
|
Wysokość
|
12,07 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
217 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
przyłączenie do sieci ciepłowniczej
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 1 006 100,00 zł | |
| Roboty wykończeniowe | 798 000,00 zł | |
| Instalacje wewnętrzne | 240 500,00 zł | |
| Ogółem - całkowity koszt budowy | 2 245 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 1 556 360,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 175 100,00 zł | |
| Ogółem - całkowity koszt budowy | 1 426 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 1 140 960,00 zł | |

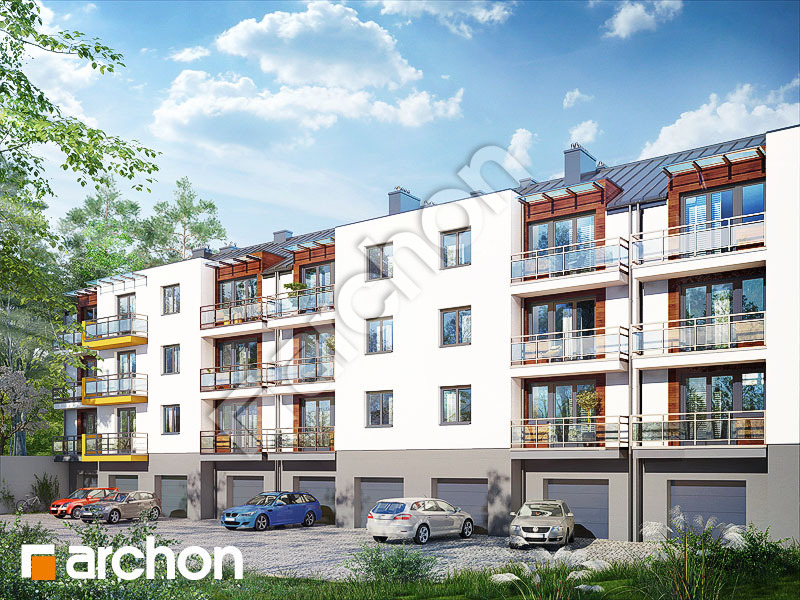

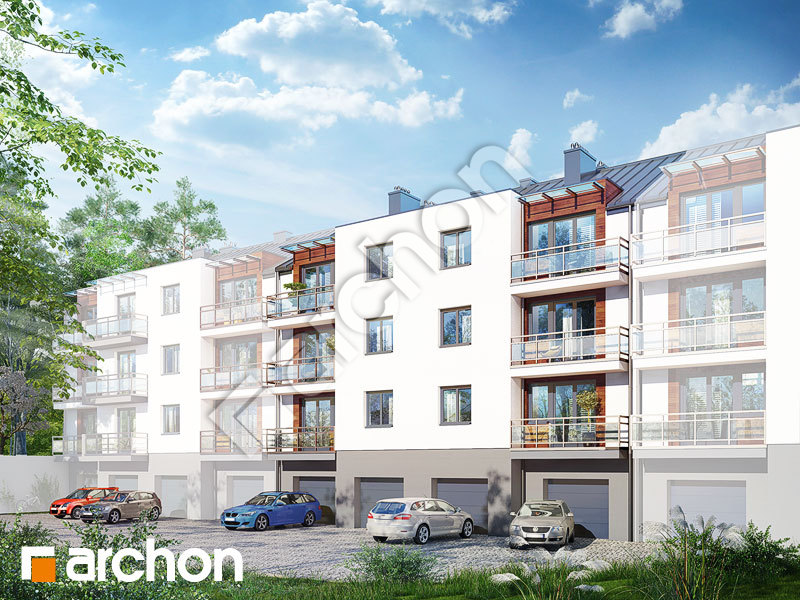

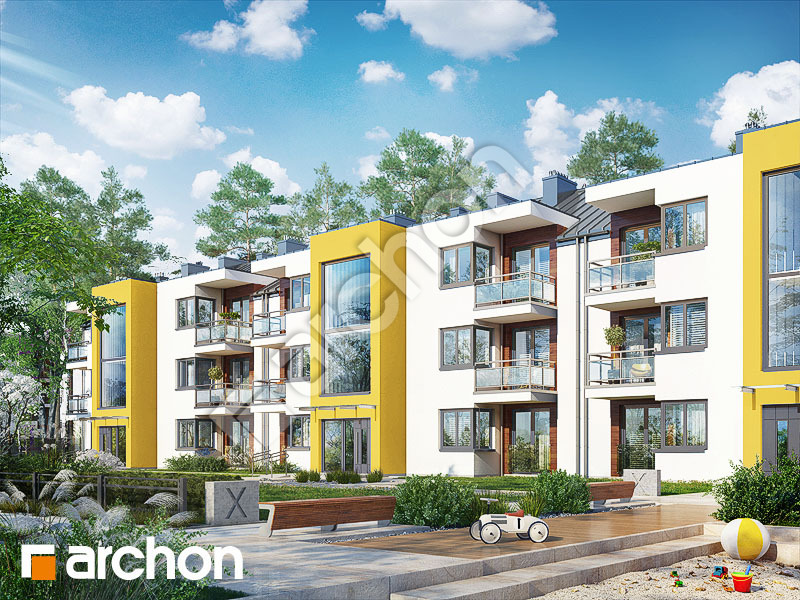

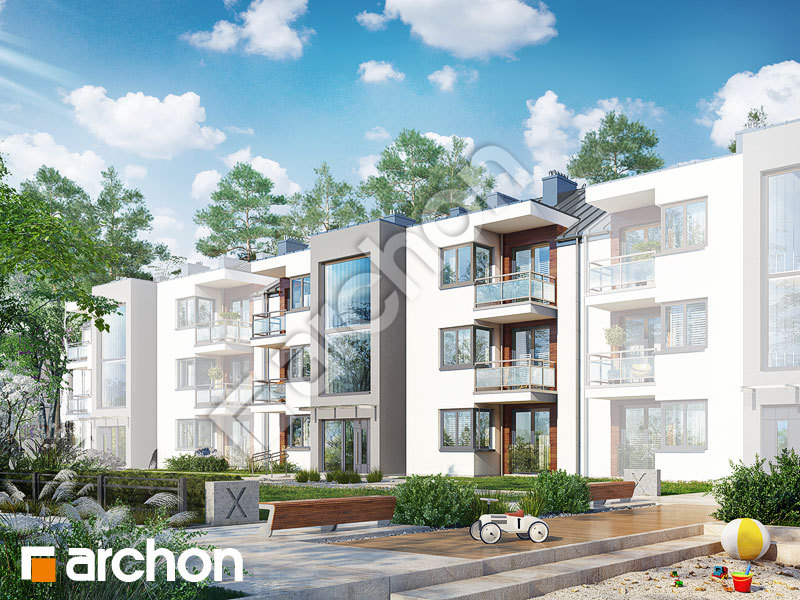

Wizualizacje
Dom przy plantach 2 (PS)

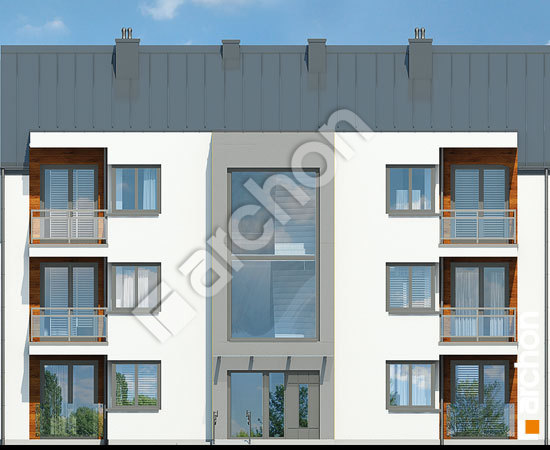

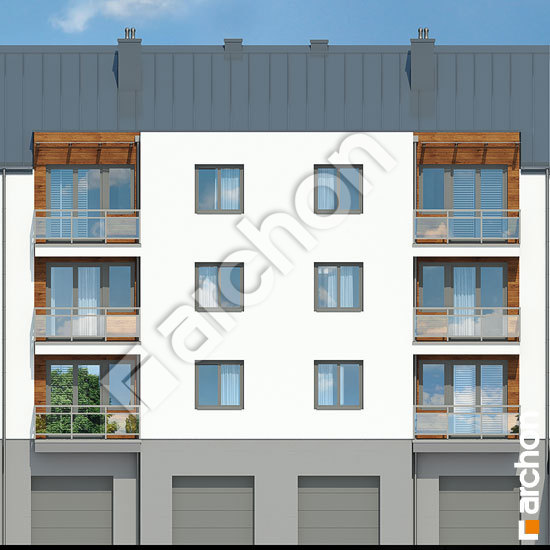

Elewacje
Dom przy plantach 2 (PS)
Stylizacje
Dom przy plantach 2 (PS)
Wnętrza
Dom przy plantach 2 (PS)
Wersje projektu
Dom przy plantach 2 (PS)
