Rzut parteru - Dom w balsamowcach 15 (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
88,94 m² |
91,37 m² |
| 1. |
Wiatrołap |
3,65 |
|
| 2. |
Garderoba |
3,53 |
|
| 3. |
Hol |
2,64 |
|
| 4. |
Łazienka |
3,86 |
|
| 5. |
Salon + Jadalnia |
26,17 |
27,11 |
| 6. |
Kuchnia |
11,69 |
|
| 7. |
Pokój |
9,27 |
|
| 8. |
Spiżarnia |
2,31 |
3,65 |
| 9. |
Kotłownia |
7,14 |
|
| 10. |
Garaż |
18,68 |
18,83 |
Rzut poddasza - Dom w balsamowcach 15 (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
80,43 m² |
94,90 m² |
| 1. |
Schody |
4,08 |
|
| 2. |
Hol |
7,60 |
|
| 3. |
Pralnia |
4,70 |
6,41 |
| 4. |
Łazienka |
5,74 |
7,73 |
| 5. |
Pokój |
12,34 |
15,01 |
| 6. |
Pokój |
12,44 |
15,10 |
| 7. |
Pokój |
13,26 |
14,08 |
| 8. |
Garderoba |
3,10 |
4,09 |
| 9. |
Strych ocieplony |
17,17 |
20,80 |
Przekrój

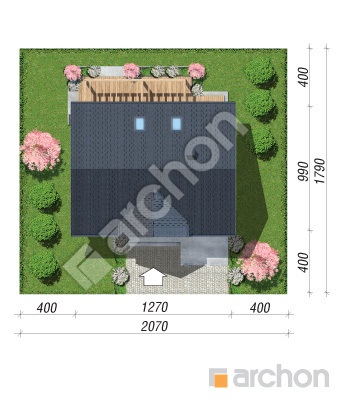

Sytuacja i obrys
Dom w balsamowcach 15 (GE) OZE
(126.38 +7.14 +18.68 +17.17m²)
Wymiary
|
Powierzchnia domu
|
126,38 m² |
|
Powierzchnia kotłowni
|
7,14 m² |
|
Powierzchnia garażu
|
18,68 m² |
|
Powierzchnia strychu
|
17,17 m² |
|
Powierzchnia zabudowy
|
121,35 m² |
|
Powierzchnia podłóg
|
186,27 m² |
|
Kubatura
|
813,26 m³ |
|
Wysokość
|
8,65 m |
|
Minimalne wymiary działki
|
20,7 x 17,9 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
117 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 193 700,00 zł | |
| Roboty wykończeniowe | 237 300,00 zł | |
| Instalacje wewnętrzne | 103 000,00 zł | |
| Ogółem - całkowity koszt budowy | 593 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 427 440,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 95 000,00 zł | |
| Ogółem - całkowity koszt budowy | 552 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 442 160,00 zł | |
