Rzut parteru - Dom w balsamowcach 7 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
88,72 m² |
91,50 m² |
| 1. |
Wiatrołap |
3,53 |
|
| 2. |
Garderoba |
3,42 |
|
| 3. |
Hol |
2,55 |
|
| 4. |
Łazienka |
3,73 |
|
| 5. |
Salon + Jadalnia |
27,14 |
28,41 |
| 6. |
Kuchnia |
10,68 |
|
| 7. |
Pokój |
9,53 |
|
| 8. |
Pom. gospodarcze |
2,17 |
3,68 |
| 9. |
Kotłownia |
6,57 |
|
| 10. |
Garaż |
19,40 |
|
Rzut poddasza - Dom w balsamowcach 7 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
80,45 m² |
94,98 m² |
| 1. |
Schody |
4,24 |
|
| 2. |
Hol |
6,99 |
|
| 3. |
Pralnia |
4,81 |
6,52 |
| 4. |
Łazienka |
5,96 |
7,95 |
| 5. |
Pokój |
12,05 |
14,71 |
| 6. |
Pokój |
12,40 |
15,07 |
| 7. |
Pokój |
14,36 |
15,53 |
| 8. |
Strych ocieplony |
19,64 |
23,97 |
Przekrój
Sytuacja i obrys
Dom w balsamowcach 7 (E) OZE
(123.56 +6.57 +19.4 +19.64m²)
Wymiary
|
Powierzchnia domu
|
123,56 m² |
|
Powierzchnia kotłowni
|
6,57 m² |
|
Powierzchnia garażu
|
19,40 m² |
|
Powierzchnia strychu
|
19,64 m² |
|
Powierzchnia zabudowy
|
121,35 m² |
|
Powierzchnia podłóg
|
186,48 m² |
|
Kubatura
|
813,26 m³ |
|
Wysokość
|
8,61 m |
|
Minimalne wymiary działki
|
20,7 x 19,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
117 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 260 000,00 zł | |
| Roboty wykończeniowe | 240 600,00 zł | |
| Instalacje wewnętrzne | 112 900,00 zł | |
| Ogółem - całkowity koszt budowy | 677 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 485 760,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 100 000,00 zł | |
| Ogółem - całkowity koszt budowy | 602 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 482 160,00 zł | |

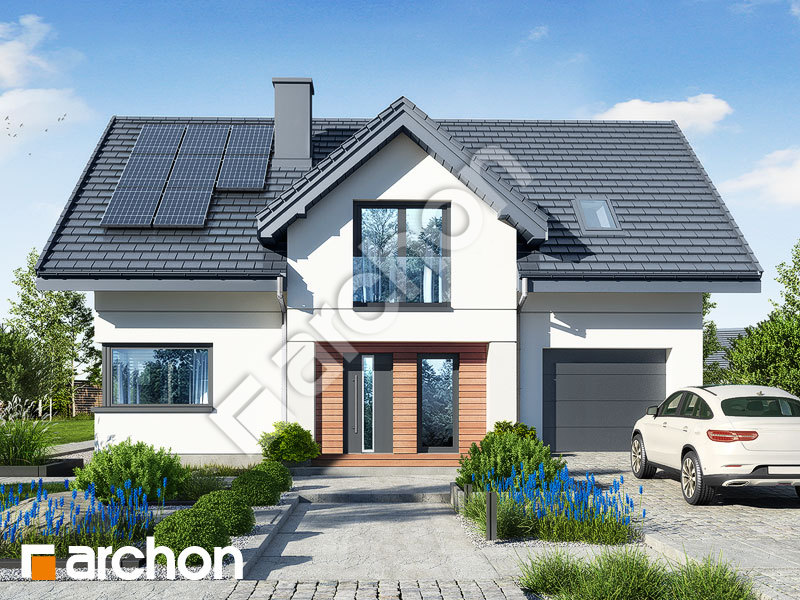

Wizualizacje
Dom w balsamowcach 7 (E) OZE
Elewacje
Dom w balsamowcach 7 (E) OZE
Wersje projektu
Dom w balsamowcach 7 (E) OZE
