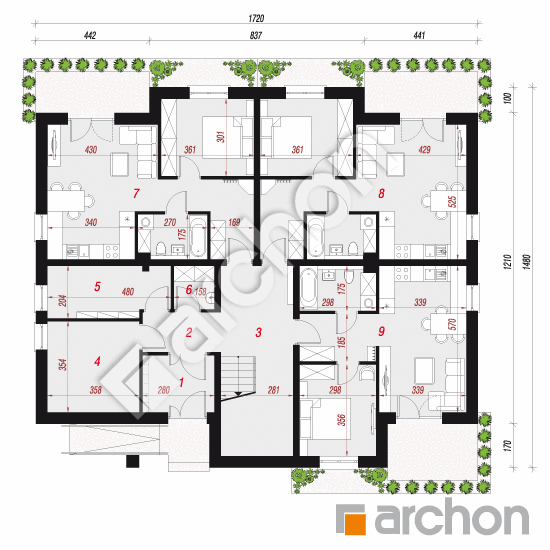

Rzut parteru - Dom przy plantach 11
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
171,83 m² |
180,05 m² |
| 1. |
Wiatrołap |
6,02 |
|
| 2. |
Korytarz |
4,61 |
|
| 3. |
Korytarz |
11,33 |
19,55 |
| 4. |
Pom. techniczne |
12,39 |
|
| 5. |
Pom. gospodarcze |
9,03 |
|
| 6. |
Pom. gospodarcze |
2,54 |
|
| 7. |
Mieszkanie |
43,12 |
|
| 8. |
Mieszkanie |
43,07 |
|
| 9. |
Mieszkanie |
39,72 |
|

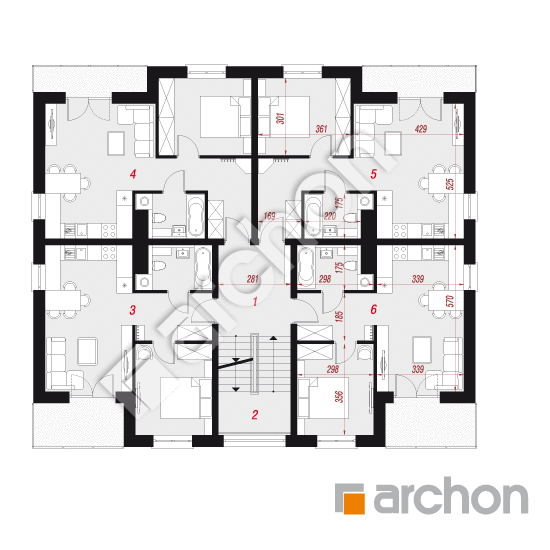

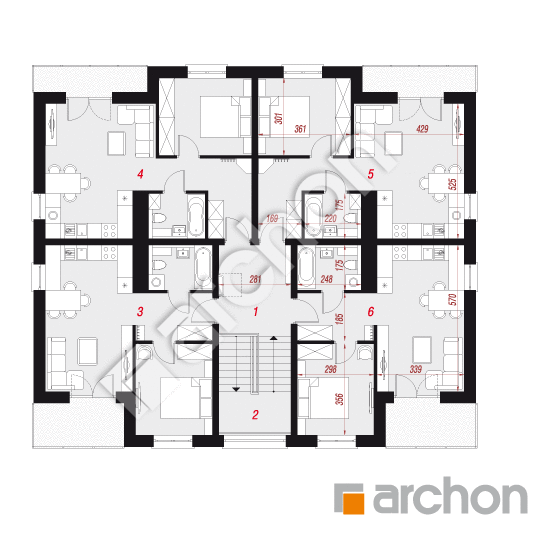

Rzut piętra - Dom przy plantach 11
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
183,82 m² |
0,00 m² |
| 1. |
Korytarz |
9,35 |
|
| 2. |
Schody |
10,40 |
|
| 3. |
Mieszkanie |
39,35 |
|
| 4. |
Mieszkanie |
42,76 |
|
| 5. |
Mieszkanie |
42,66 |
|
| 6. |
Mieszkanie |
39,30 |
|
Rzut poddasza - Dom przy plantach 11
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO 3 |
182,57 m² |
0,00 m² |
| 1. |
Korytarz |
9,35 |
|
| 2. |
Schody |
10,40 |
|
| 3. |
Mieszkanie |
39,05 |
|
| 4. |
Mieszkanie |
42,41 |
|
| 5. |
Mieszkanie |
42,36 |
|
| 6. |
Mieszkanie |
39,00 |
|
Przekrój

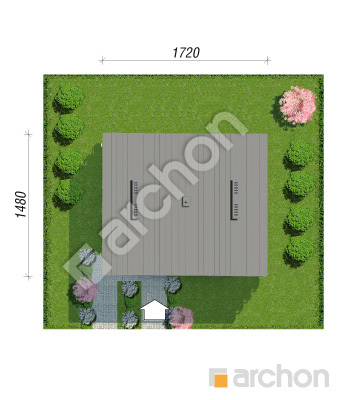

Sytuacja i obrys
Dom przy plantach 11
(720.79m²)
Wymiary
|
Powierzchnia netto
|
720,79 m² |
|
Powierzchnia zabudowy
|
235,07 m² |
|
Powierzchnia podłóg
|
729,01 m² |
|
Kubatura
|
3 077,66 m³ |
|
Wysokość
|
12,74 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
płaski, papa termozgrzewalna
|
|
kocioł
|
przyłączenie do sieci ciepłowniczej
|
Koszty budowy
| Stan surowy otwarty | 918 600,00 zł | |
| Roboty wykończeniowe | 921 900,00 zł | |
| Instalacje wewnętrzne | 240 800,00 zł | |
| Ogółem - całkowity koszt budowy | 2 247 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 1 525 140,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 152 200,00 zł | |
| Ogółem - całkowity koszt budowy | 1 239 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 991 440,00 zł | |
Wizualizacje
Dom przy plantach 11

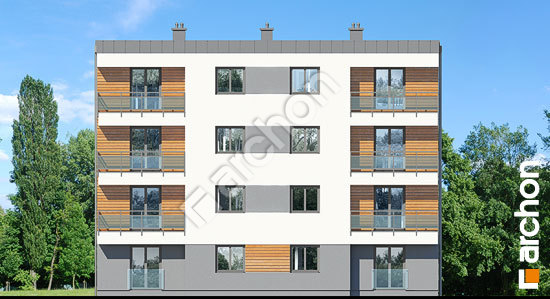

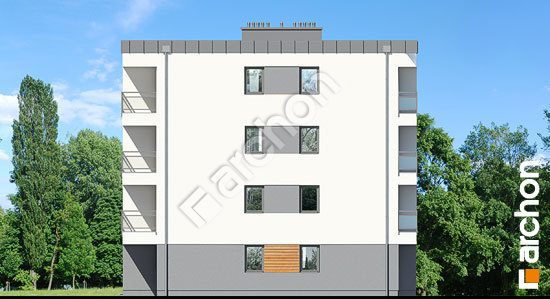

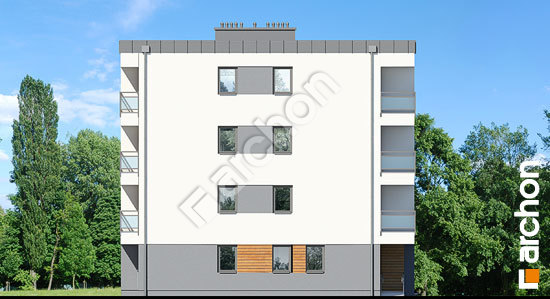

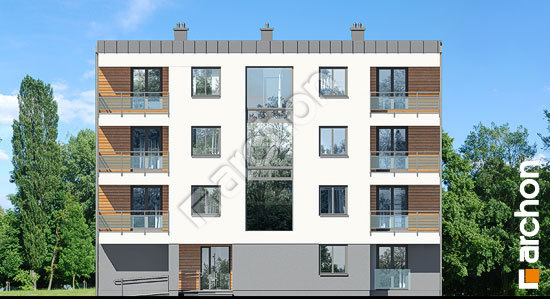

Elewacje
Dom przy plantach 11
Stylizacje
Dom przy plantach 11
Wnętrza
Dom przy plantach 11
Wersje projektu
Dom przy plantach 11
