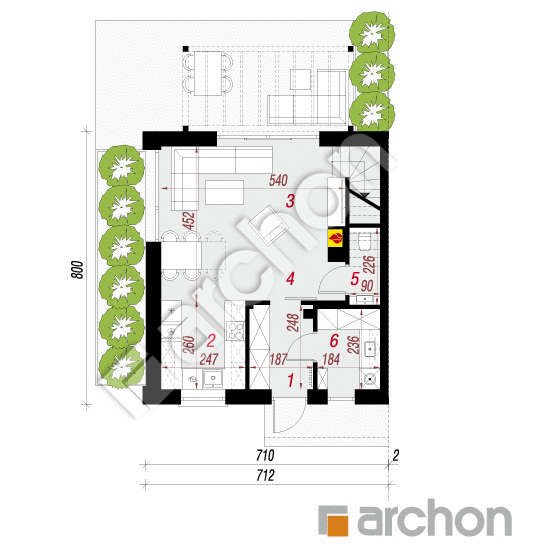

Rzut parteru - Dom w modrakach 5 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
39,90 m² |
40,13 m² |
| 1. |
Wiatrołap |
4,36 |
|
| 2. |
Kuchnia |
6,32 |
|
| 3. |
Salon + Jadalnia |
21,28 |
|
| 4. |
Korytarz |
2,19 |
|
| 5. |
Toaleta |
1,57 |
1,80 |
| 6. |
|
4,18 |
|

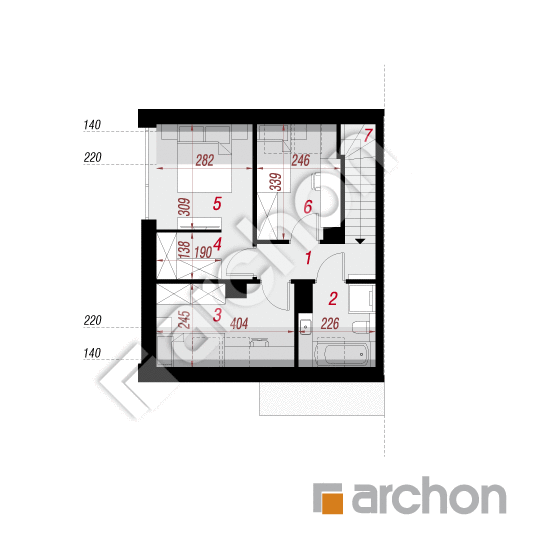

Rzut poddasza - Dom w modrakach 5 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
33,80 m² |
41,41 m² |
| 1. |
Korytarz |
3,44 |
|
| 2. |
Łazienka |
3,49 |
4,99 |
| 3. |
Pokój |
6,66 |
9,35 |
| 4. |
Garderoba |
2,41 |
|
| 5. |
Pokój |
8,07 |
9,94 |
| 6. |
Pokój |
6,26 |
7,81 |
| 7. |
Schody |
3,47 |
|

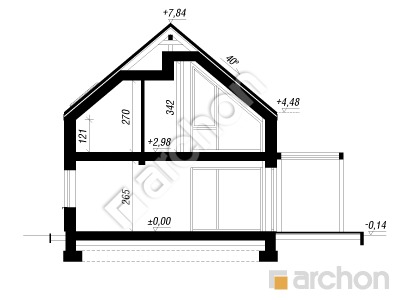

Przekrój

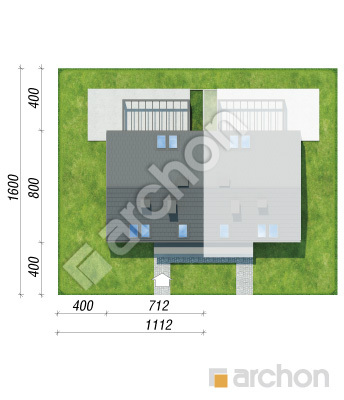

Sytuacja i obrys
Dom w modrakach 5 (B)
(69.52 +4.18m²)
Wymiary
|
Powierzchnia domu
|
69,52 m² |
|
Powierzchnia kotłowni
|
4,18 m² |
|
Powierzchnia zabudowy
|
57,18 m² |
|
Powierzchnia podłóg
|
81,54 m² |
|
Kubatura
|
358,79 m³ |
|
Wysokość
|
7,98 m |
|
Minimalne wymiary działki
|
11,12 x 16,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
121 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 38 000,00 zł | |
| Ogółem - całkowity koszt budowy | 356 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 284 800,00 zł | |

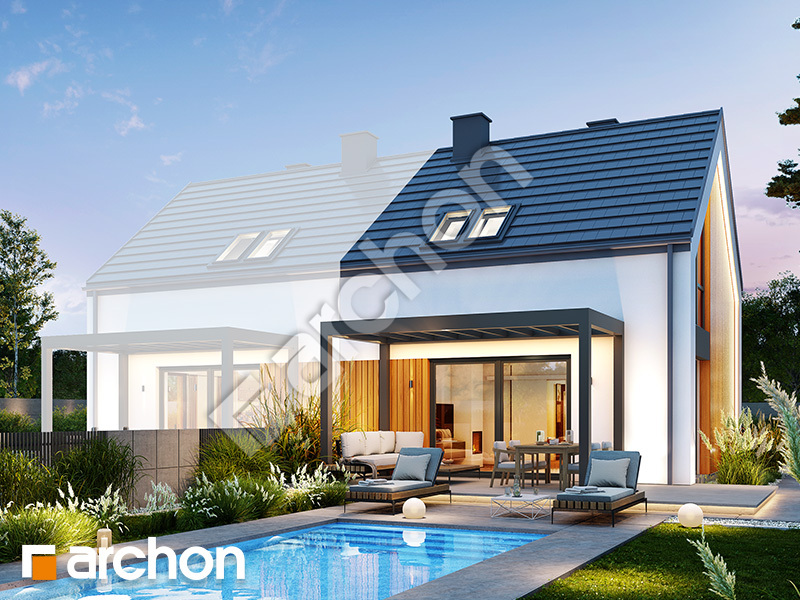

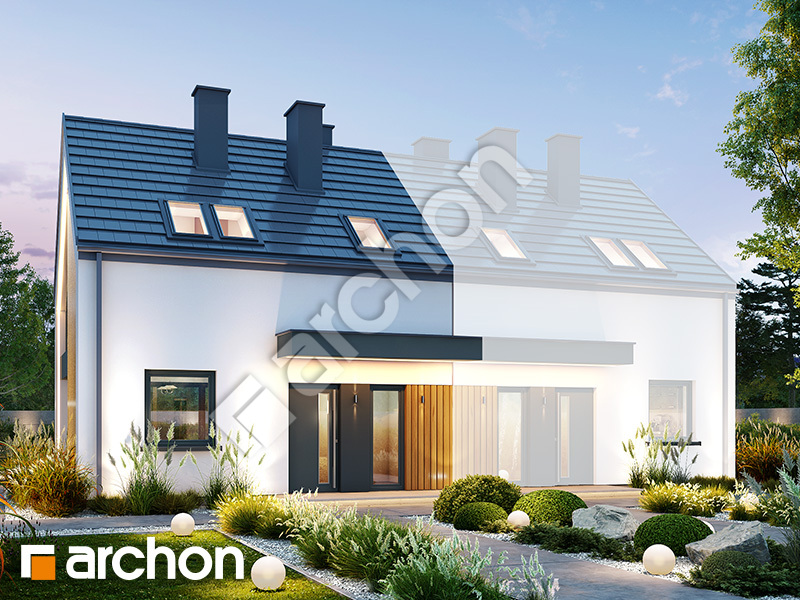

Wizualizacje
Dom w modrakach 5 (B)

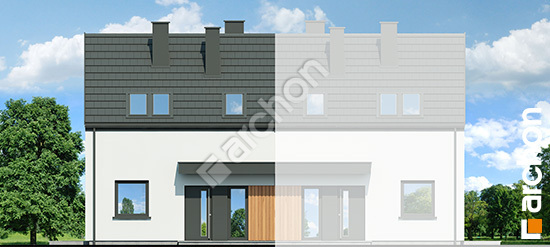

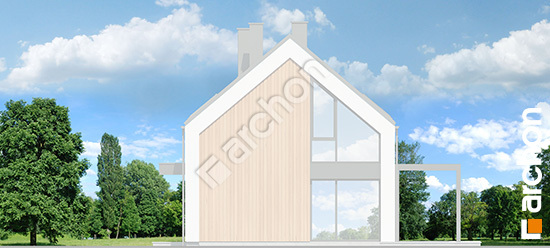

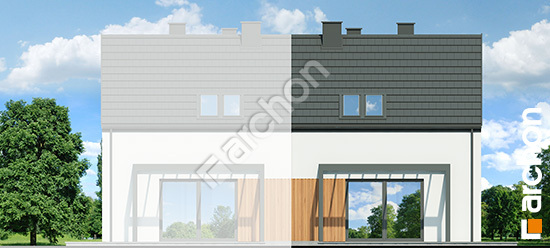

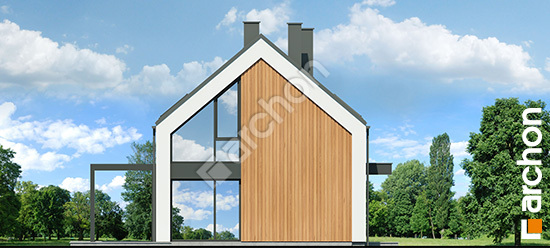

Elewacje
Dom w modrakach 5 (B)
Wersje projektu
Dom w modrakach 5 (B)
