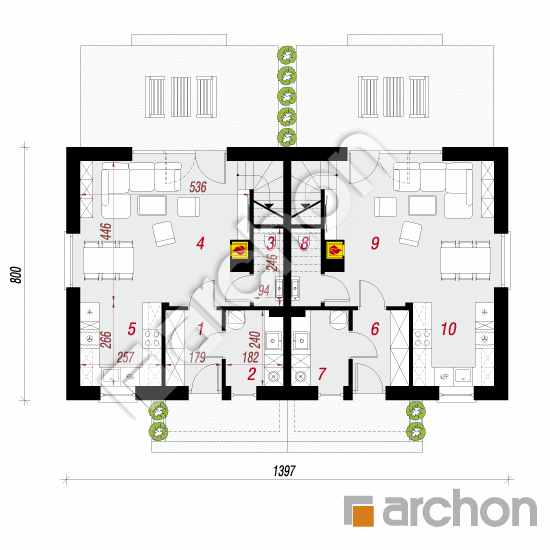

Rzut parteru - Dom w modrakach 3 (R2A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
80,06 m² |
80,90 m² |
| 1. |
Wiatrołap |
4,13 |
|
| 2. |
|
4,11 |
|
| 3. |
Toaleta |
1,76 |
2,18 |
| 4. |
Salon |
23,35 |
|
| 5. |
Kuchnia |
6,68 |
|
| 6. |
Wiatrołap |
4,13 |
|
| 7. |
|
4,11 |
|
| 8. |
Toaleta |
1,76 |
2,18 |
| 9. |
Salon |
23,35 |
|
| 10. |
Kuchnia |
6,68 |
|

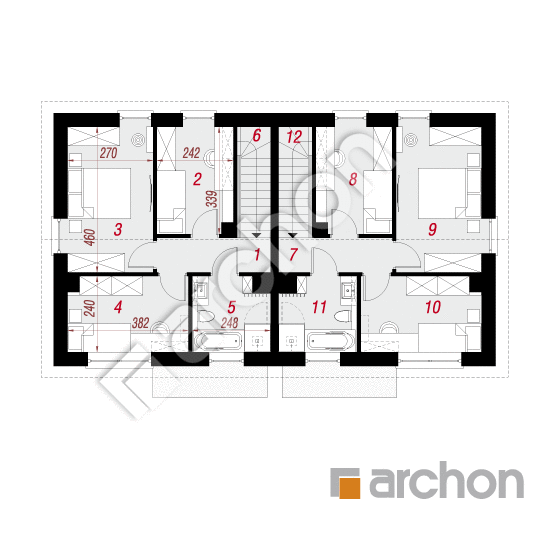

Rzut poddasza - Dom w modrakach 3 (R2A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
83,00 m² |
0,00 m² |
| 1. |
Korytarz |
3,76 |
|
| 2. |
Pokój |
7,83 |
|
| 3. |
Pokój |
12,13 |
|
| 4. |
Pokój |
8,73 |
|
| 5. |
Łazienka |
5,45 |
|
| 6. |
Schody |
3,60 |
|
| 7. |
Korytarz |
3,76 |
|
| 8. |
Pokój |
7,83 |
|
| 9. |
Pokój |
12,13 |
|
| 10. |
Pokój |
8,73 |
|
| 11. |
Łazienka |
5,45 |
|
| 12. |
Schody |
3,60 |
|

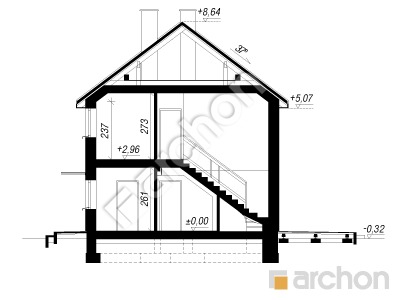

Przekrój

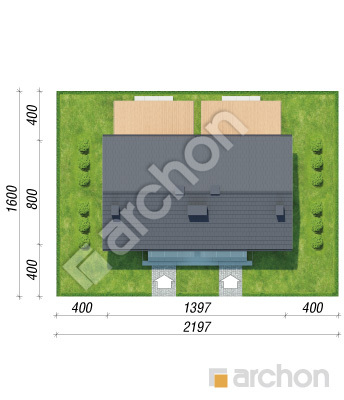

Sytuacja i obrys
Dom w modrakach 3 (R2A)
(154.84 +8.22m²)
Wymiary
|
Powierzchnia domu
|
154,84 m² |
|
Powierzchnia kotłowni
|
8,22 m² |
|
Powierzchnia zabudowy
|
112,20 m² |
|
Powierzchnia podłóg
|
163,90 m² |
|
Kubatura
|
832,82 m³ |
|
Wysokość
|
8,96 m |
|
Minimalne wymiary działki
|
21,97 x 16,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
237 cm
|
|
dach
|
dwuspadowy, nachylenie 37 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 303 800,00 zł | |
| Roboty wykończeniowe | 279 400,00 zł | |
| Instalacje wewnętrzne | 77 300,00 zł | |
| Ogółem - całkowity koszt budowy | 721 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 482 000,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 77 000,00 zł | |
| Ogółem - całkowity koszt budowy | 722 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 577 600,00 zł | |
Wizualizacje
Dom w modrakach 3 (R2A)

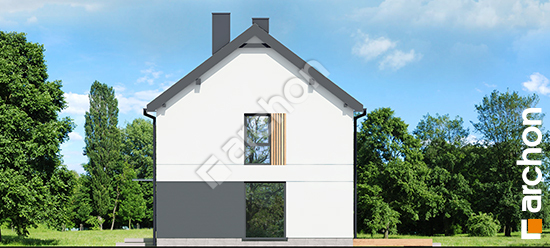

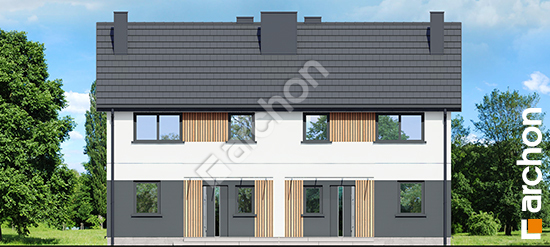

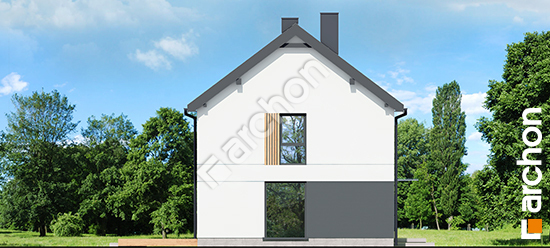

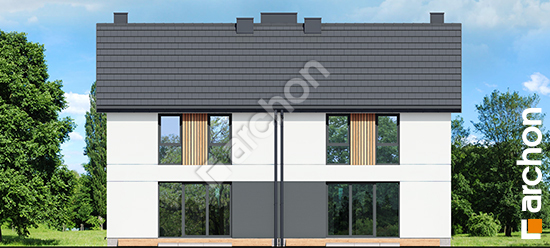

Elewacje
Dom w modrakach 3 (R2A)
Wersje projektu
Dom w modrakach 3 (R2A)
