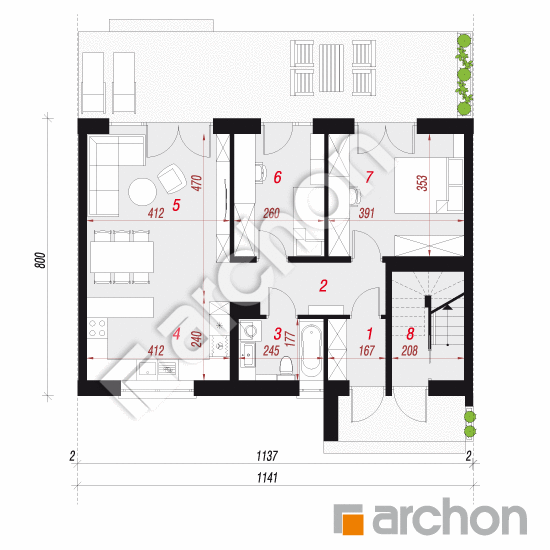

Rzut parteru - Dom w halezjach 6 (R2S) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
66,83 m² |
69,15 m² |
| 1. |
Wiatrołap |
2,73 |
|
| 2. |
Korytarz |
6,22 |
|
| 3. |
Łazienka |
4,17 |
|
| 4. |
Kuchnia |
9,71 |
|
| 5. |
Salon + Jadalnia |
19,09 |
|
| 6. |
Pokój |
8,93 |
|
| 7. |
Pokój |
13,51 |
|
| 8. |
Wiatrołap |
2,47 |
4,79 |

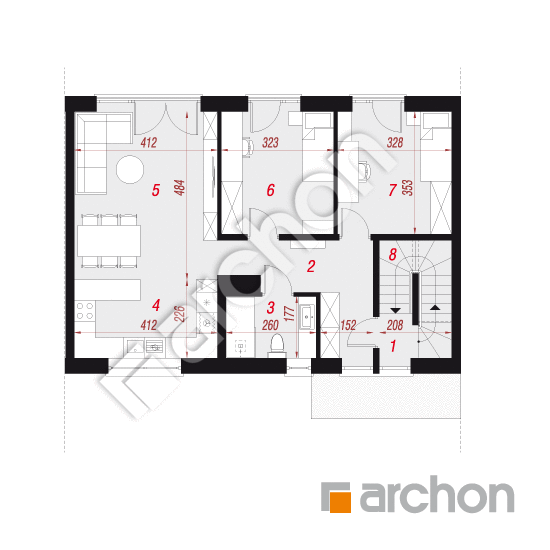

Rzut piętra - Dom w halezjach 6 (R2S) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
70,86 m² |
0,00 m² |
| 1. |
Korytarz |
2,24 |
|
| 2. |
Korytarz |
8,71 |
|
| 3. |
Łazienka |
4,43 |
|
| 4. |
Kuchnia |
9,14 |
|
| 5. |
Salon + Jadalnia |
19,67 |
|
| 6. |
Pokój |
11,13 |
|
| 7. |
Pokój |
11,31 |
|
| 8. |
Schody |
4,23 |
|
Rzut poddasza - Dom w halezjach 6 (R2S) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
40,26 m² |
48,09 m² |
| 1. |
Pom. rekreacyjne |
10,92 |
13,44 |
| 2. |
Korytarz |
3,29 |
3,29 |
| 3. |
Pralnia |
3,11 |
4,69 |
| 4. |
Łazienka |
6,48 |
7,84 |
| 5. |
Pokój |
12,11 |
14,48 |
| 6. |
Schody |
4,35 |
|

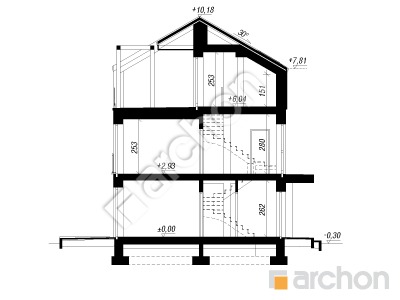

Przekrój

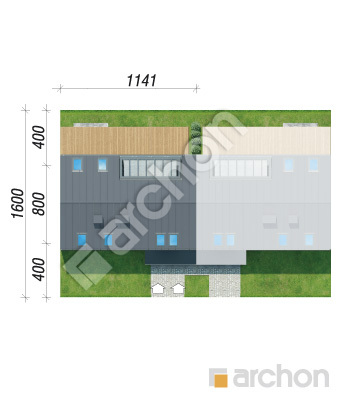

Sytuacja i obrys
Dom w halezjach 6 (R2S) ver.2
(177.95m²)
Wymiary
|
Powierzchnia domu
|
177,95 m² |
|
Powierzchnia zabudowy
|
91,51 m² |
|
Powierzchnia podłóg
|
188,10 m² |
|
Kubatura
|
804,15 m³ |
|
Wysokość
|
10,48 m |
|
Minimalne wymiary działki
|
11,41 x 16,0 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
151 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 75 000,00 zł | |
| Ogółem - całkowity koszt budowy | 693 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 554 400,00 zł | |

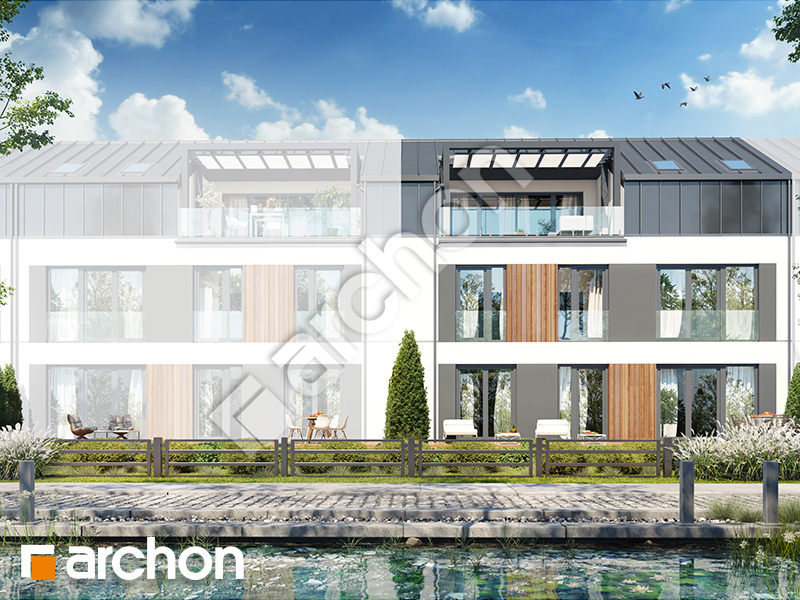

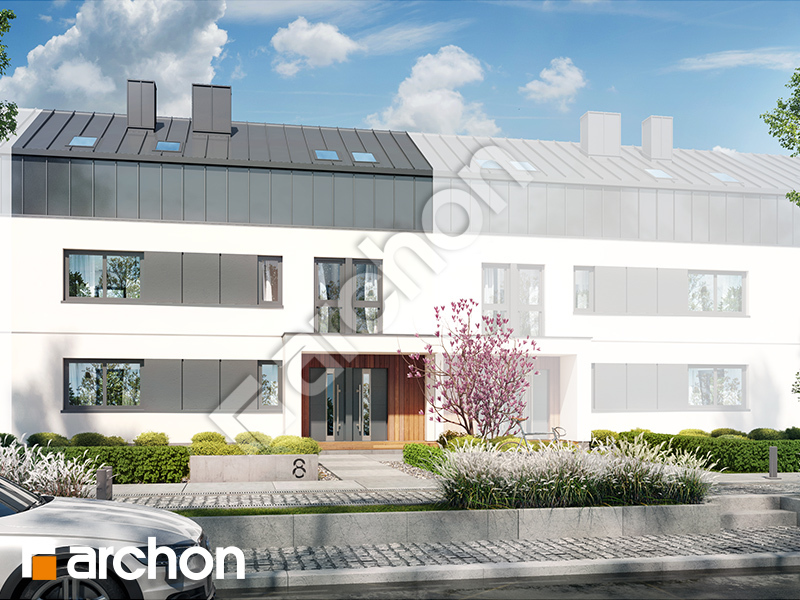

Wizualizacje
Dom w halezjach 6 (R2S) ver.2

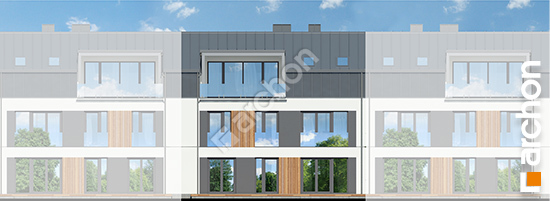

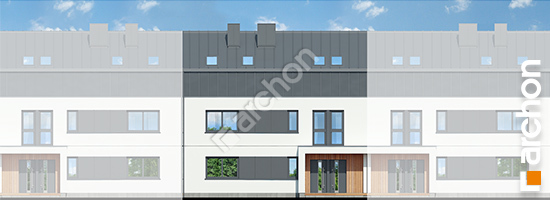

Elewacje
Dom w halezjach 6 (R2S) ver.2
Wersje projektu
Dom w halezjach 6 (R2S) ver.2
