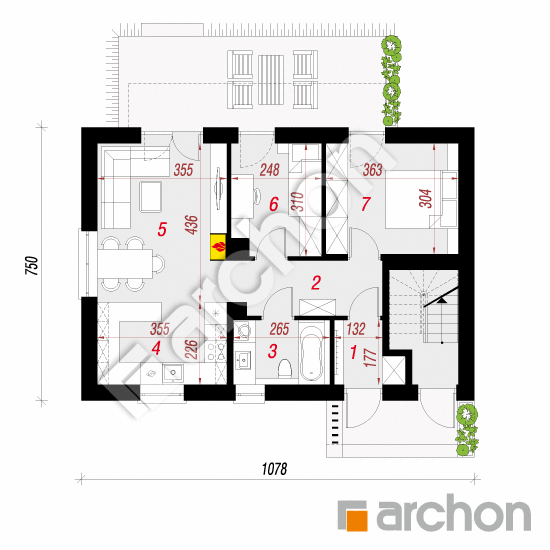

Rzut parteru - Dom w halezjach (R2A) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
54,34 m² |
57,98 m² |
| 1. |
Wiatrołap |
2,68 |
|
| 2. |
Hol |
6,06 |
|
| 3. |
Łazienka |
4,52 |
|
| 4. |
Kuchnia |
7,86 |
|
| 5. |
Salon |
15,23 |
|
| 6. |
Pokój |
7,22 |
|
| 7. |
Pokój |
10,77 |
|

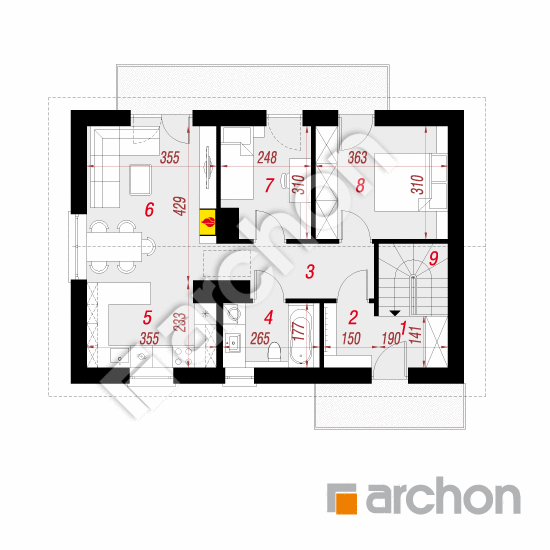

Rzut poddasza - Dom w halezjach (R2A) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
62,87 m² |
65,04 m² |
| 1. |
Wiatrołap |
5,31 |
7,48 |
| 2. |
Korytarz |
2,54 |
|
| 3. |
Hol |
5,88 |
|
| 4. |
Łazienka |
4,52 |
|
| 5. |
Kuchnia |
7,74 |
|
| 6. |
Salon |
14,94 |
|
| 7. |
Pokój |
7,04 |
|
| 8. |
Pokój |
10,99 |
|
| 9. |
Schody |
3,91 |
3,91 |

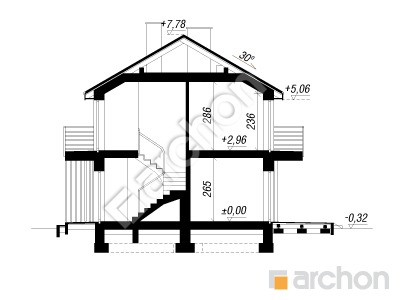

Przekrój

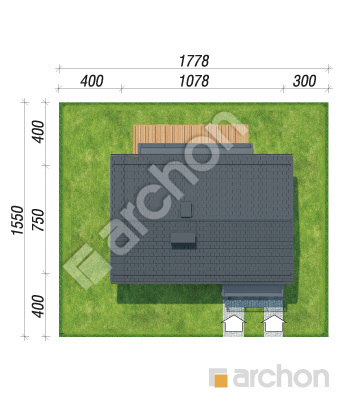

Sytuacja i obrys
Dom w halezjach (R2A) ver.3
(117.21m²)
Wymiary
|
Powierzchnia domu
|
117,21 m² |
|
Powierzchnia zabudowy
|
81,22 m² |
|
Powierzchnia podłóg
|
119,38 m² |
|
Kubatura
|
585,83 m³ |
|
Wysokość
|
8,08 m |
|
Minimalne wymiary działki
|
17,78 x 15,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
236 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 54 000,00 zł | |
| Ogółem - całkowity koszt budowy | 494 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 395 200,00 zł | |
Wizualizacje
Dom w halezjach (R2A) ver.3

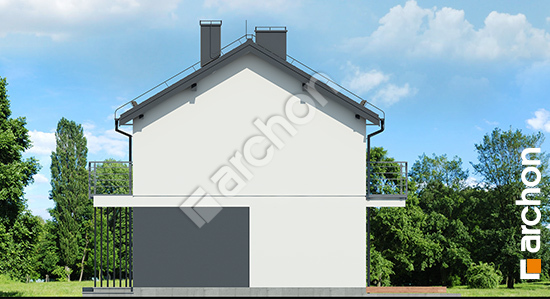

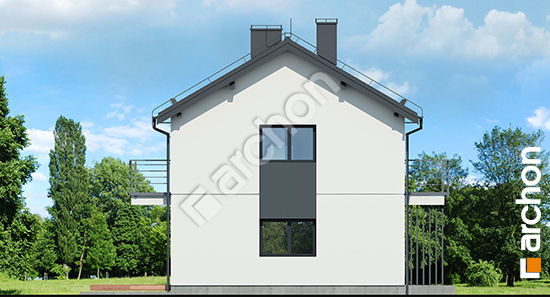

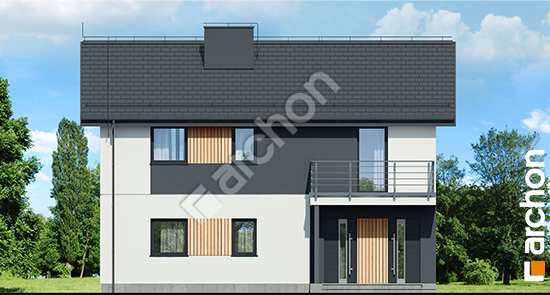

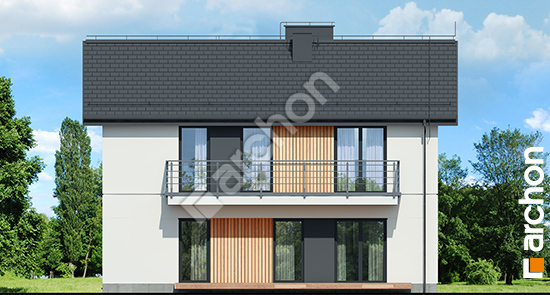

Elewacje
Dom w halezjach (R2A) ver.3
Wersje projektu
Dom w halezjach (R2A) ver.3
