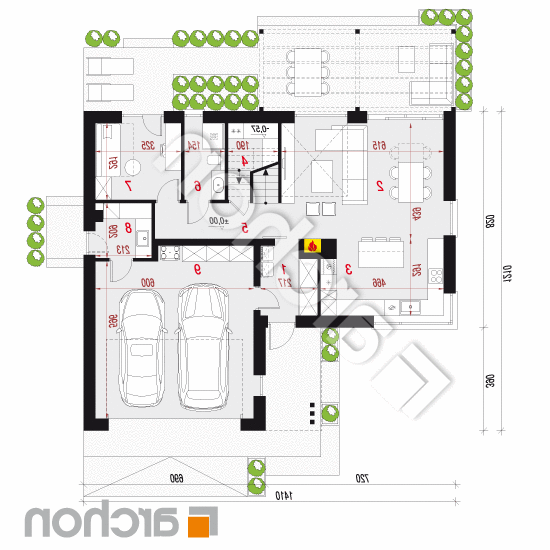

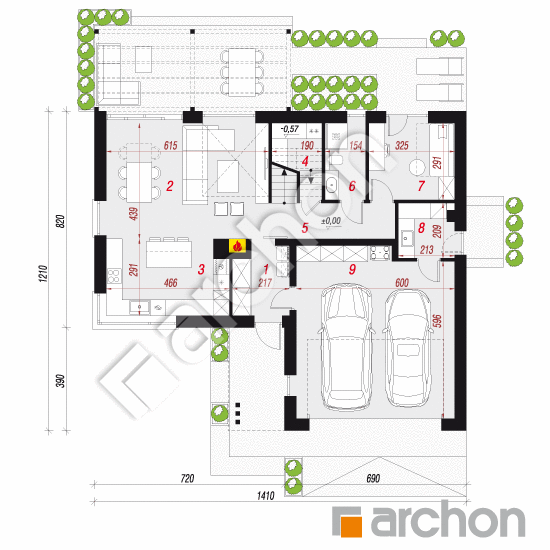

Rzut parteru - Dom w szantach 2 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
109,54 m² |
112,09 m² |
| 1. |
Wiatrołap |
5,44 |
|
| 2. |
Salon + Jadalnia |
27,08 |
|
| 3. |
Kuchnia |
12,94 |
|
| 4. |
Spiżarnia |
2,53 |
5,08 |
| 5. |
Korytarz |
6,32 |
|
| 6. |
Łazienka |
4,31 |
|
| 7. |
Pokój |
9,21 |
|
| 8. |
Kotłownia |
4,04 |
|
| 9. |
Garaż |
37,67 |
|

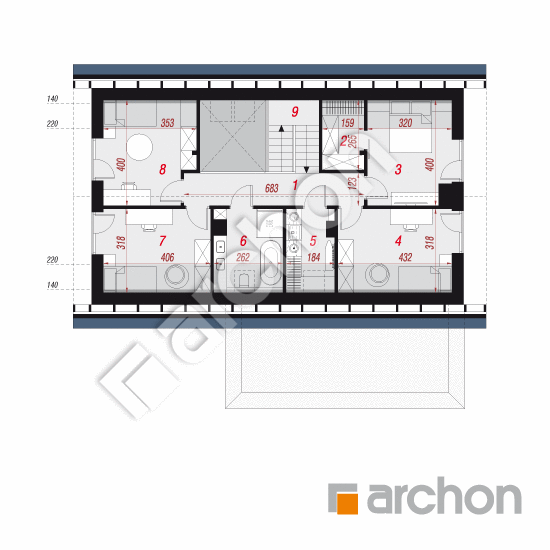

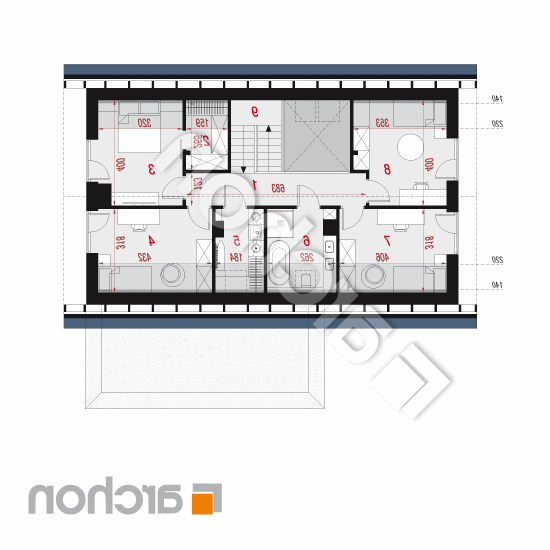

Rzut poddasza - Dom w szantach 2 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
69,94 m² |
81,97 m² |
| 1. |
Korytarz |
8,11 |
|
| 2. |
Garderoba |
3,06 |
3,92 |
| 3. |
Pokój |
10,45 |
12,30 |
| 4. |
Pokój |
10,97 |
13,43 |
| 5. |
Pralnia |
4,41 |
5,45 |
| 6. |
Łazienka |
6,29 |
7,78 |
| 7. |
Pokój |
10,31 |
12,62 |
| 8. |
Pokój |
10,98 |
13,00 |
| 9. |
Schody |
5,36 |
|
Przekrój

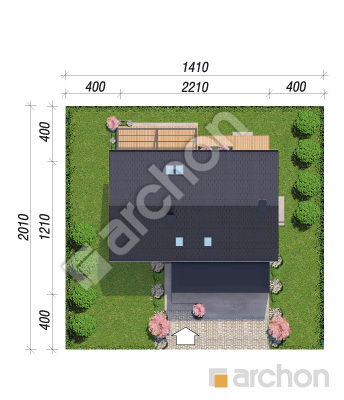

Sytuacja i obrys
Dom w szantach 2 (G2E)
(137.77 +4.04 +37.67m²)
Wymiary
|
Powierzchnia domu
|
137,77 m² |
|
Powierzchnia kotłowni
|
4,04 m² |
|
Powierzchnia garażu
|
37,67 m² |
|
Powierzchnia zabudowy
|
143,05 m² |
|
Powierzchnia podłóg
|
194,06 m² |
|
Kubatura
|
864,15 m³ |
|
Wysokość
|
8,40 m |
|
Minimalne wymiary działki
|
22,1 x 20,1 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 97 000,00 zł | |
| Ogółem - całkowity koszt budowy | 716 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 572 800,00 zł | |
Wizualizacje
Dom w szantach 2 (G2E)

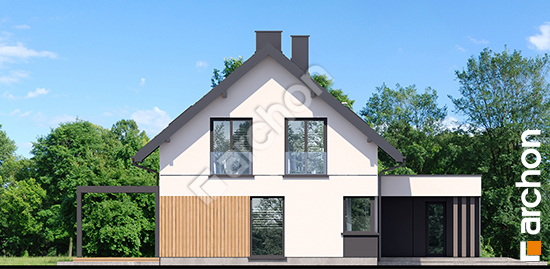

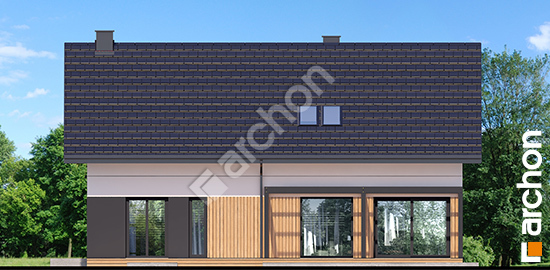

Elewacje
Dom w szantach 2 (G2E)
Wersje projektu
Dom w szantach 2 (G2E)
