Rzut parteru - Dom w szantach (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
95,41 m² |
97,59 m² |
| 1. |
Wiatrołap |
5,14 |
|
| 2. |
Salon + Jadalnia |
32,02 |
|
| 3. |
Kuchnia |
9,44 |
|
| 4. |
Spiżarnia |
2,39 |
|
| 5. |
Korytarz |
3,61 |
4,42 |
| 6. |
Pom. gospodarcze |
2,92 |
4,29 |
| 7. |
Pokój |
11,39 |
|
| 8. |
Łazienka |
3,16 |
|
| 9. |
Kotłownia |
5,61 |
|
| 10. |
Garaż |
19,73 |
|
Rzut poddasza - Dom w szantach (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
69,53 m² |
79,92 m² |
| 1. |
Schody |
5,81 |
|
| 2. |
Korytarz |
8,54 |
|
| 3. |
Pokój |
12,63 |
14,81 |
| 4. |
Pokój |
10,38 |
12,30 |
| 5. |
Pralnia |
4,78 |
6,00 |
| 6. |
Łazienka |
5,40 |
6,79 |
| 7. |
Pokój |
10,93 |
12,77 |
| 8. |
Pokój |
11,06 |
12,90 |
Przekrój
Sytuacja i obrys
Dom w szantach (GE) OZE
(139.6 +5.61 +19.73m²)
Wymiary
|
Powierzchnia domu
|
139,60 m² |
|
Powierzchnia kotłowni
|
5,61 m² |
|
Powierzchnia garażu
|
19,73 m² |
|
Powierzchnia zabudowy
|
127,21 m² |
|
Powierzchnia podłóg
|
177,51 m² |
|
Kubatura
|
831,48 m³ |
|
Wysokość
|
8,82 m |
|
Minimalne wymiary działki
|
21,3 x 18,5 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 258 700,00 zł | |
| Roboty wykończeniowe | 257 900,00 zł | |
| Instalacje wewnętrzne | 114 900,00 zł | |
| Ogółem - całkowity koszt budowy | 689 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 470 940,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 97 000,00 zł | |
| Ogółem - całkowity koszt budowy | 580 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 464 000,00 zł | |
Wizualizacje
Dom w szantach (GE) OZE

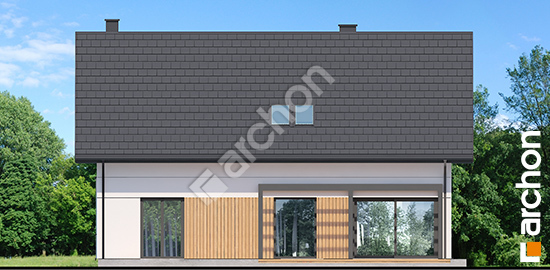

Elewacje
Dom w szantach (GE) OZE
Wersje projektu
Dom w szantach (GE) OZE
