Rzut parteru - Dom w papawerach 5 (G)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
93,07 m² |
96,72 m² |
| 1. |
Wiatrołap |
4,84 |
|
| 2. |
Garaż |
22,35 |
25,91 |
| 3. |
Hol |
5,46 |
|
| 4. |
Schody |
5,41 |
5,50 |
| 5. |
Salon |
35,42 |
|
| 6. |
Kuchnia |
9,67 |
|
| 7. |
Łazienka |
4,95 |
|
| 8. |
Kotłownia |
4,97 |
|

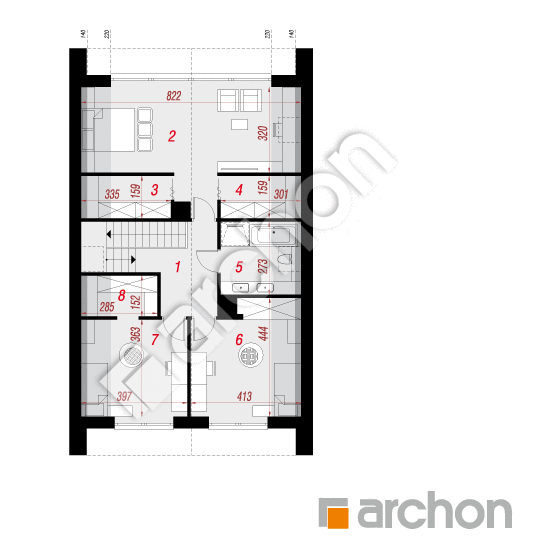

Rzut poddasza - Dom w papawerach 5 (G)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
74,05 m² |
88,00 m² |
| 1. |
Hol |
7,32 |
|
| 2. |
Pokój |
24,07 |
28,16 |
| 3. |
Garderoba |
4,13 |
5,13 |
| 4. |
Garderoba |
3,60 |
4,60 |
| 5. |
Łazienka |
6,25 |
7,99 |
| 6. |
Pokój |
13,69 |
16,53 |
| 7. |
Pokój |
11,79 |
14,11 |
| 8. |
Garderoba |
3,20 |
4,16 |
Przekrój
Sytuacja i obrys
Dom w papawerach 5 (G)
(139.8 +4.97 +22.35m²)
Wymiary
|
Powierzchnia domu
|
139,80 m² |
|
Powierzchnia kotłowni
|
4,97 m² |
|
Powierzchnia garażu
|
22,35 m² |
|
Powierzchnia zabudowy
|
120,57 m² |
|
Powierzchnia podłóg
|
184,72 m² |
|
Kubatura
|
826,19 m³ |
|
Wysokość
|
8,92 m |
|
Minimalne wymiary działki
|
17,1 x 21,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
120 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 247 500,00 zł | |
| Roboty wykończeniowe | 228 100,00 zł | |
| Instalacje wewnętrzne | 65 800,00 zł | |
| Ogółem - całkowity koszt budowy | 614 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 430 240,00 zł | |
