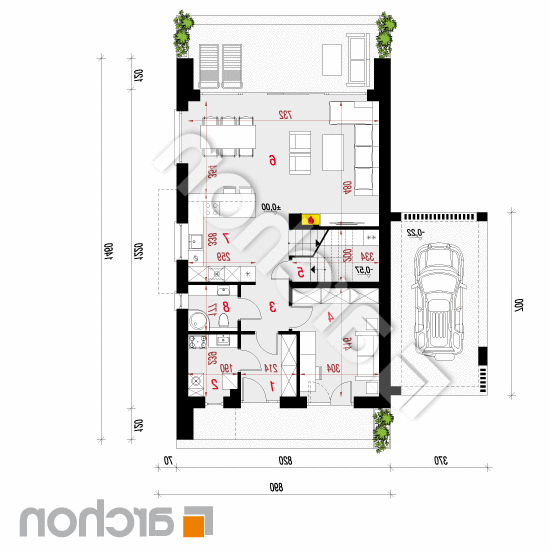

Rzut parteru - Dom w papawerach 4 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
74,59 m² |
77,46 m² |
| 1. |
Wiatrołap |
4,94 |
|
| 2. |
Kotłownia |
4,29 |
|
| 3. |
Hol |
5,81 |
|
| 4. |
Pokój |
12,84 |
|
| 5. |
Spiżarnia |
3,44 |
6,31 |
| 6. |
Salon |
31,41 |
|
| 7. |
Kuchnia |
8,64 |
|
| 8. |
Łazienka |
3,22 |
|
Rzut poddasza - Dom w papawerach 4 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
66,30 m² |
79,47 m² |
| 1. |
Hol i schody |
9,55 |
|
| 2. |
Pokój |
21,18 |
26,37 |
| 3. |
Garderoba |
3,37 |
4,63 |
| 4. |
Łazienka |
9,16 |
|
| 5. |
Pokój |
10,92 |
14,33 |
| 6. |
Pokój |
12,12 |
15,43 |
Przekrój
Sytuacja i obrys
Dom w papawerach 4 (E)
(136.6 +4.29m²)
Wymiary
|
Powierzchnia domu
|
136,60 m² |
|
Powierzchnia kotłowni
|
4,29 m² |
|
Powierzchnia zabudowy
|
106,40 m² |
|
Powierzchnia podłóg
|
156,93 m² |
|
Kubatura
|
695,87 m³ |
|
Wysokość
|
8,72 m |
|
Minimalne wymiary działki
|
19,6 x 20,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
100 cm
|
|
dach
|
dwuspadowy, nachylenie 45 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 258 500,00 zł | |
| Roboty wykończeniowe | 229 500,00 zł | |
| Instalacje wewnętrzne | 90 000,00 zł | |
| Ogółem - całkowity koszt budowy | 652 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 457 660,00 zł | |
Wizualizacje
Dom w papawerach 4 (E)

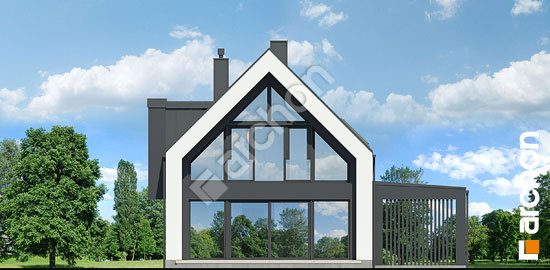

Elewacje
Dom w papawerach 4 (E)
Wersje projektu
Dom w papawerach 4 (E)
