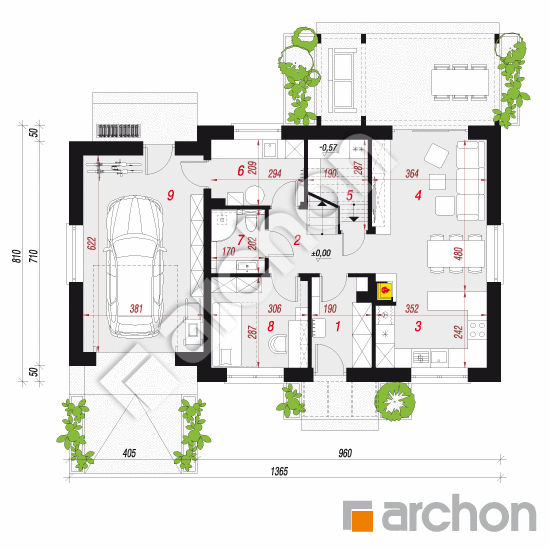

Rzut parteru - Dom w zielistkach 23 (GA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
78,70 m² |
81,17 m² |
| 1. |
Wiatrołap |
5,02 |
|
| 2. |
Hol |
4,56 |
|
| 3. |
Kuchnia |
8,05 |
|
| 4. |
Salon + Jadalnia |
17,51 |
|
| 5. |
Spiżarnia |
2,62 |
5,09 |
| 6. |
Kotłownia |
5,83 |
|
| 7. |
Łazienka |
3,29 |
|
| 8. |
Pokój |
8,52 |
|
| 9. |
Garaż |
23,30 |
|

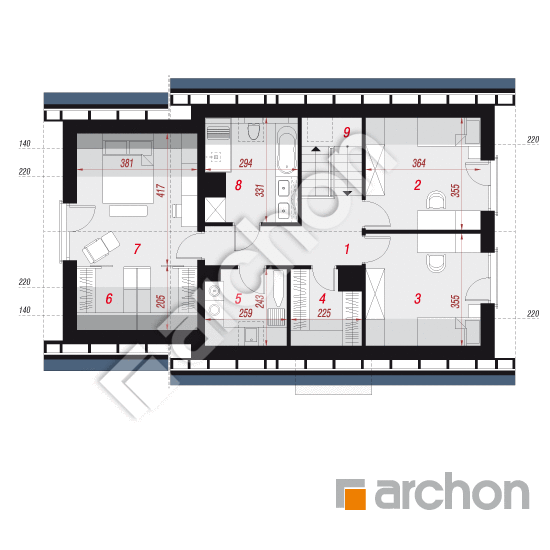

Rzut poddasza - Dom w zielistkach 23 (GA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
67,82 m² |
80,82 m² |
| 1. |
Korytarz |
7,64 |
|
| 2. |
Pokój |
11,13 |
12,64 |
| 3. |
Pokój |
11,13 |
12,64 |
| 4. |
Garderoba |
3,84 |
4,76 |
| 5. |
Pralnia |
4,84 |
5,90 |
| 6. |
Garderoba |
4,26 |
7,65 |
| 7. |
Pokój |
12,25 |
15,65 |
| 8. |
Łazienka |
7,72 |
8,93 |
| 9. |
Schody |
5,01 |
|

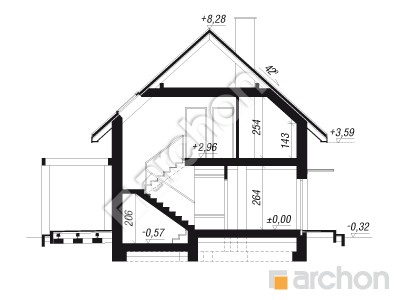

Przekrój

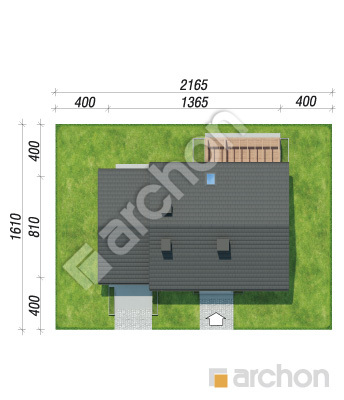

Sytuacja i obrys
Dom w zielistkach 23 (GA)
(117.39 +5.83 +23.3m²)
Wymiary
|
Powierzchnia domu
|
117,39 m² |
|
Powierzchnia kotłowni
|
5,83 m² |
|
Powierzchnia garażu
|
23,30 m² |
|
Powierzchnia zabudowy
|
106,96 m² |
|
Powierzchnia podłóg
|
161,99 m² |
|
Kubatura
|
708,47 m³ |
|
Wysokość
|
8,63 m |
|
Minimalne wymiary działki
|
21,65 x 16,1 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
143 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 232 700,00 zł | |
| Roboty wykończeniowe | 226 800,00 zł | |
| Instalacje wewnętrzne | 60 500,00 zł | |
| Ogółem - całkowity koszt budowy | 564 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 382 720,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 61 000,00 zł | |
| Ogółem - całkowity koszt budowy | 556 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 444 800,00 zł | |
Wizualizacje
Dom w zielistkach 23 (GA)

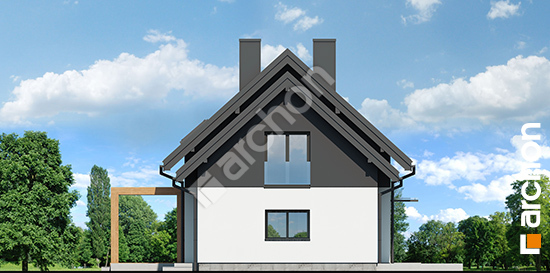

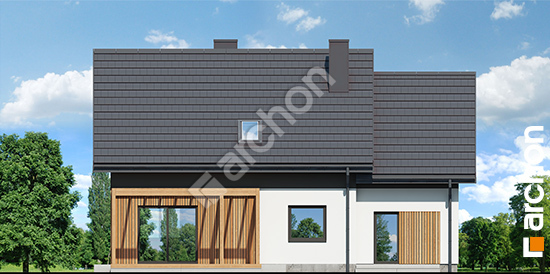

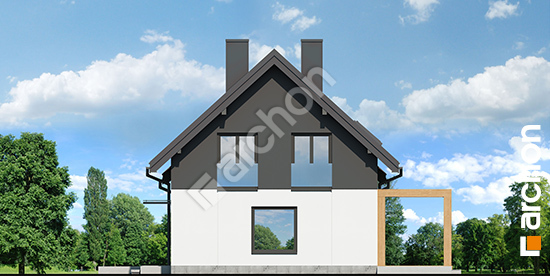

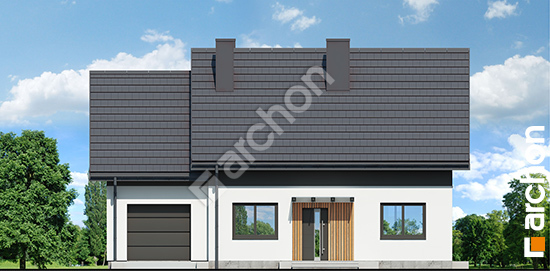

Elewacje
Dom w zielistkach 23 (GA)

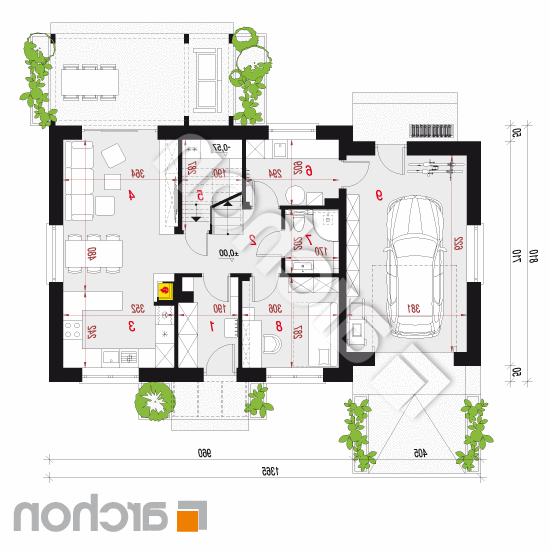

Wersje projektu
Dom w zielistkach 23 (GA)
