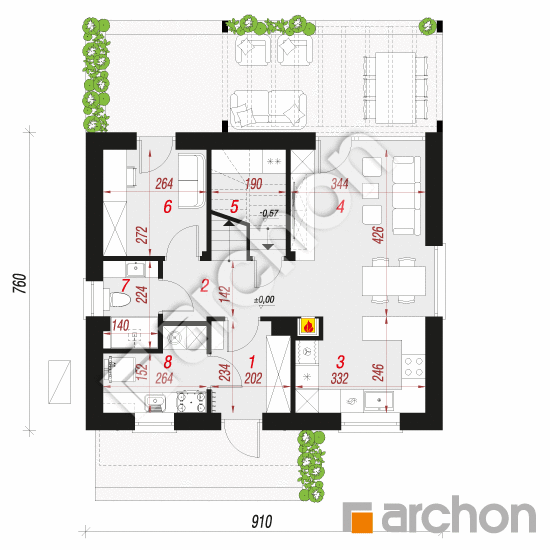

Rzut parteru - Dom w zielistkach 20 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
48,97 m² |
50,71 m² |
| 1. |
Wiatrołap |
4,37 |
|
| 2. |
Hol |
4,62 |
|
| 3. |
Kuchnia |
7,56 |
|
| 4. |
Salon + Jadalnia |
14,73 |
|
| 5. |
Spiżarnia |
3,15 |
4,89 |
| 6. |
Pokój |
6,95 |
|
| 7. |
Łazienka |
2,99 |
|
| 8. |
Kotłownia |
4,60 |
|

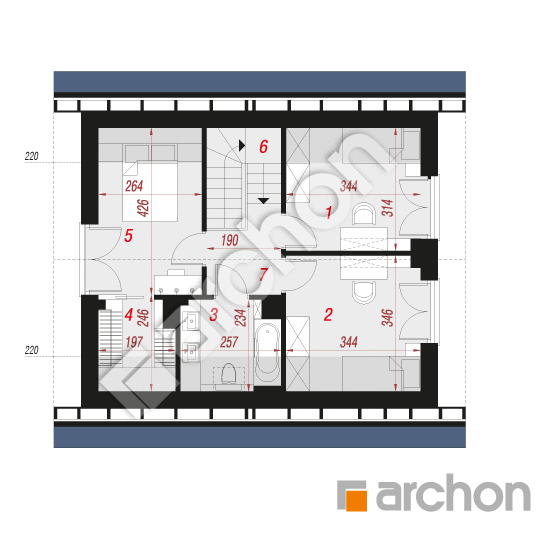

Rzut poddasza - Dom w zielistkach 20 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
45,07 m² |
51,10 m² |
| 1. |
Pokój |
8,98 |
10,46 |
| 2. |
Pokój |
10,10 |
11,58 |
| 3. |
Łazienka |
4,47 |
5,57 |
| 4. |
Garderoba |
3,58 |
4,42 |
| 5. |
Pokój |
9,84 |
10,97 |
| 6. |
Schody |
4,44 |
|
| 7. |
Korytarz |
3,66 |
|
Przekrój

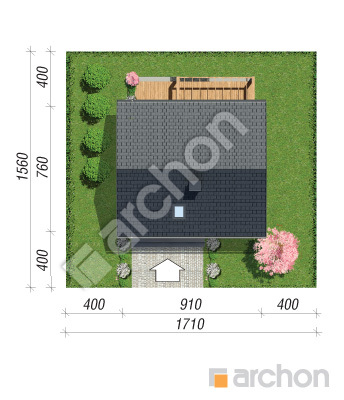

Sytuacja i obrys
Dom w zielistkach 20 (E) OZE
(89.44 +4.6m²)
Wymiary
|
Powierzchnia domu
|
89,44 m² |
|
Powierzchnia kotłowni
|
4,60 m² |
|
Powierzchnia zabudowy
|
69,51 m² |
|
Powierzchnia podłóg
|
101,81 m² |
|
Kubatura
|
459,22 m³ |
|
Wysokość
|
8,35 m |
|
Minimalne wymiary działki
|
17,1 x 15,6 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 153 000,00 zł | |
| Roboty wykończeniowe | 153 200,00 zł | |
| Instalacje wewnętrzne | 85 500,00 zł | |
| Ogółem - całkowity koszt budowy | 427 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 309 940,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 80 000,00 zł | |
| Ogółem - całkowity koszt budowy | 405 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 324 000,00 zł | |

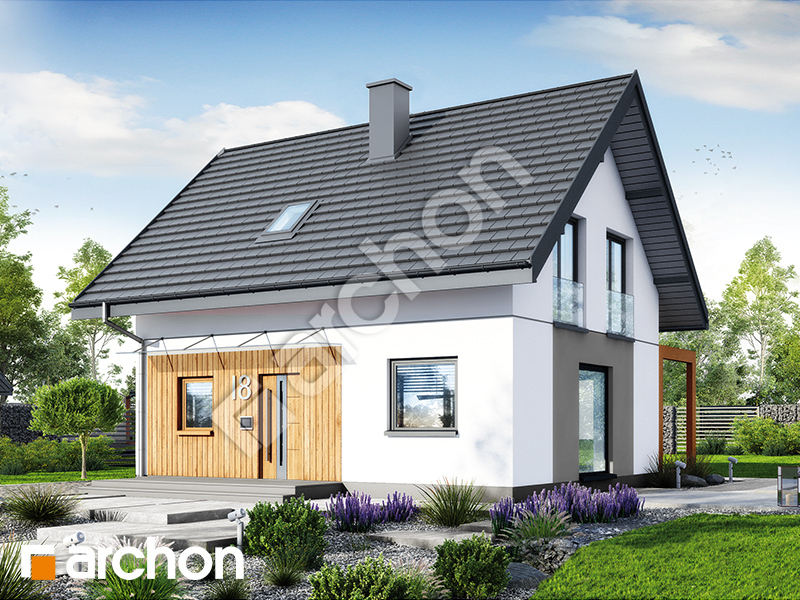

Wizualizacje
Dom w zielistkach 20 (E) OZE

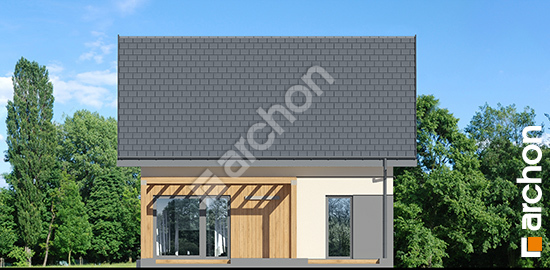

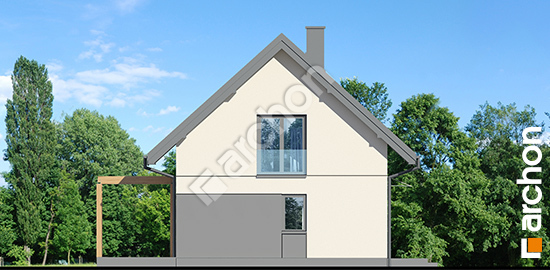

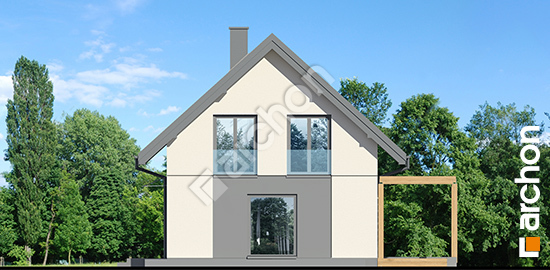

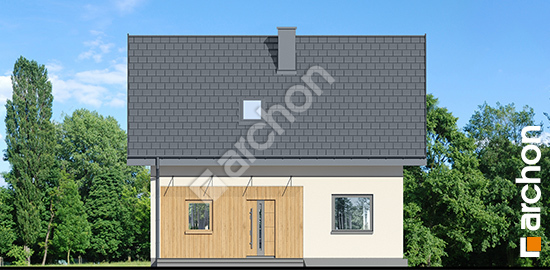

Elewacje
Dom w zielistkach 20 (E) OZE

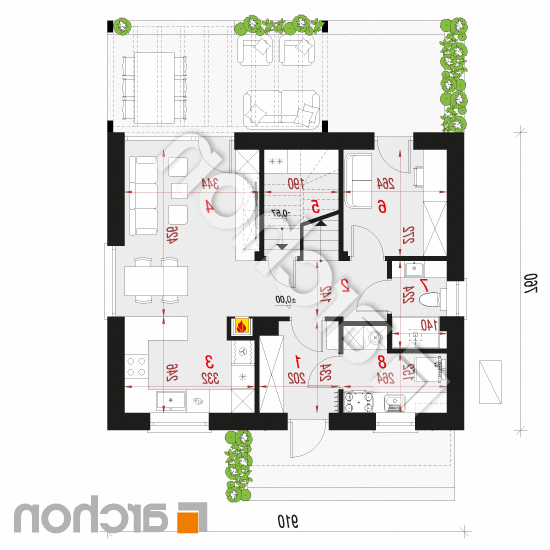

Wersje projektu
