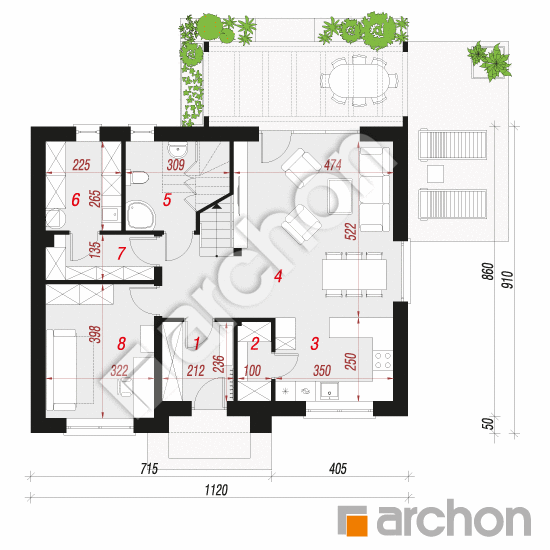

Rzut parteru - Dom w jabłonkach 20
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
72,79 m² |
75,20 m² |
| 1. |
Wiatrołap |
4,83 |
|
| 2. |
Spiżarnia |
2,21 |
|
| 3. |
Kuchnia |
8,58 |
|
| 4. |
Salon + Jadalnia |
28,90 |
|
| 5. |
Łazienka |
5,90 |
8,31 |
| 6. |
Kotłownia |
5,77 |
|
| 7. |
Garderoba |
4,07 |
|
| 8. |
Gabinet |
12,53 |
|

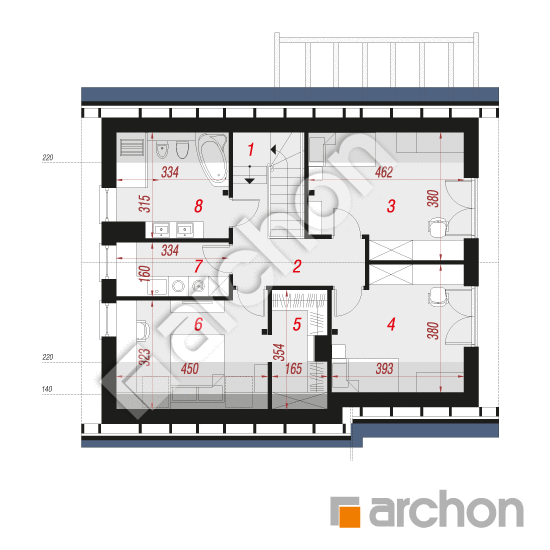

Rzut poddasza - Dom w jabłonkach 20
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
65,78 m² |
76,43 m² |
| 1. |
Schody |
4,96 |
4,96 |
| 2. |
Korytarz |
7,11 |
|
| 3. |
Pokój |
13,81 |
15,82 |
| 4. |
Pokój |
12,04 |
13,75 |
| 5. |
Garderoba |
3,87 |
5,32 |
| 6. |
Pokój |
10,48 |
14,51 |
| 7. |
Pralnia |
5,15 |
|
| 8. |
Łazienka |
8,36 |
9,81 |
Przekrój

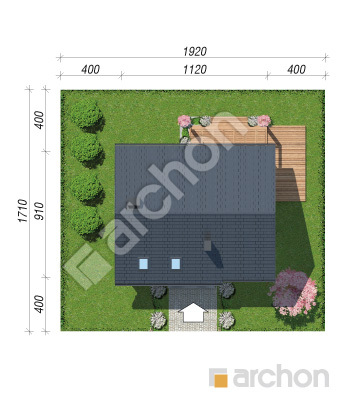

Sytuacja i obrys
Dom w jabłonkach 20
(132.8 +5.77m²)
Wymiary
|
Powierzchnia domu
|
132,80 m² |
|
Powierzchnia kotłowni
|
5,77 m² |
|
Powierzchnia zabudowy
|
100,30 m² |
|
Powierzchnia podłóg
|
151,63 m² |
|
Kubatura
|
670,87 m³ |
|
Wysokość
|
8,59 m |
|
Minimalne wymiary działki
|
19,2 x 17,1 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
144 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
Koszty budowy
| Stan surowy otwarty | 203 900,00 zł | |
| Roboty wykończeniowe | 202 600,00 zł | |
| Instalacje wewnętrzne | 53 500,00 zł | |
| Ogółem - całkowity koszt budowy | 499 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 347 100,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 42 800,00 zł | |
| Ogółem - całkowity koszt budowy | 348 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 278 960,00 zł | |
Wizualizacje
Dom w jabłonkach 20

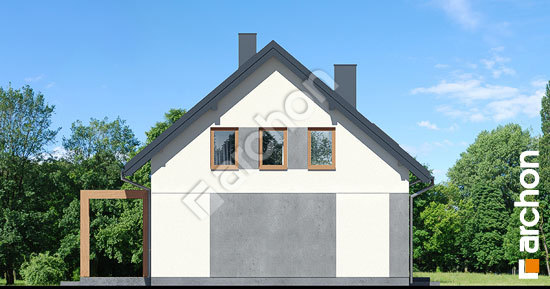

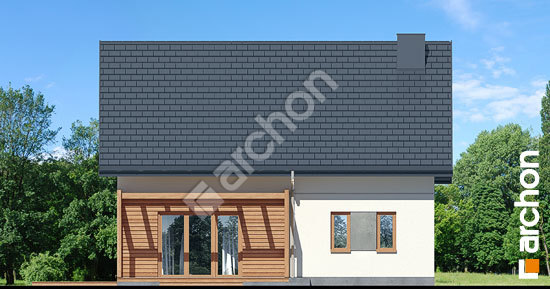

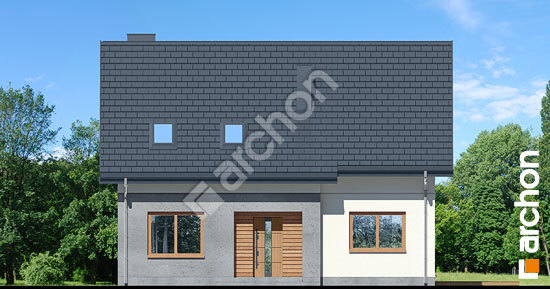

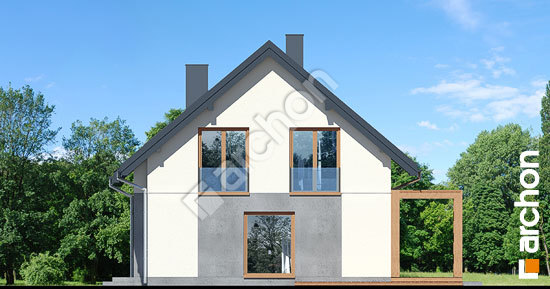

Elewacje
Dom w jabłonkach 20
Wersje projektu
Dom w jabłonkach 20
